Запчасти Komatsu WA200-5 Э/ПРОВОДКА ДВИГАТЕЛЯ (/) КОМПОНЕНТЫ ДВИГАТЕЛЯ

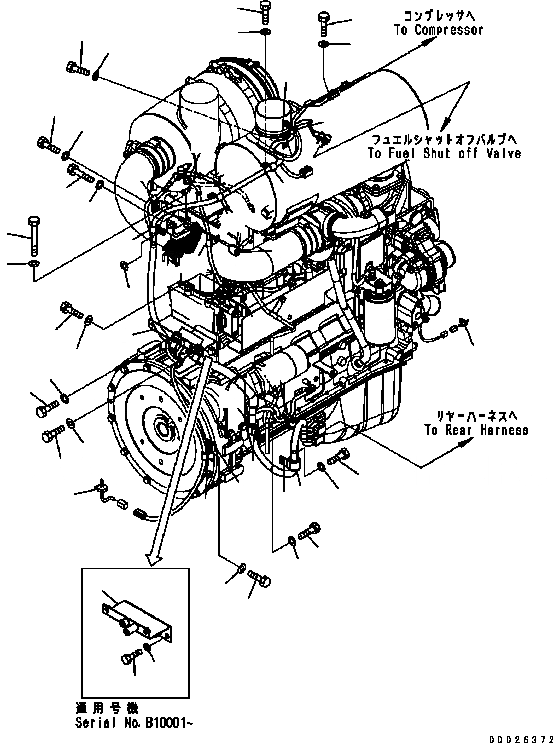

Схема запчастей Komatsu WA200-5 - Э/ПРОВОДКА ДВИГАТЕЛЯ (/) КОМПОНЕНТЫ ДВИГАТЕЛЯ
46
8
7
6
5
35
9
36
12
11
38
37
22
10
22
25
28
28
13
39
16
19
31
46
31
43
42
29
30
32
21
20
20
4
23
24
45
44
18
17
26
27
34
33
41
40
1
3
2
46
14
15

№

Артикул

Название

Примечание

Количество

1

418-07-32113

BRACKET

SN: B10001-UP

1шт.

2

01010-81220

BOLT

SN: B10001-UP

2шт.

3

01643-31232

WASHER

SN: B10001-UP

2шт.

4

418-06-32356

WIRING HARNESS

SN: B10001-UP

1шт.

5

04434-52712

CLIP

SN: B10001-UP

1шт.

6

07095-20420

CUSHION

SN: B10001-UP

1шт.

7

01010-81020

BOLT

SN: B10001-UP

1шт.

8

01643-31032

WASHER

SN: B10001-UP

1шт.

9

04434-52712

CLIP

SN: B10001-UP

1шт.

10

07095-20420

CUSHION

SN: B10001-UP

1шт.

11

01010-81020

BOLT

SN: B10001-UP

1шт.

12

01643-31032

WASHER

SN: B10001-UP

1шт.

13

04434-51912

CLIP

SN: B10001-UP

2шт.

14

01010-81020

BOLT

SN: B10001-UP

2шт.

15

01643-31032

WASHER

SN: B10001-UP

2шт.

16

426-07-11130

PLATE

SN: B10001-UP

1шт.

17

01011-81215

BOLT

SN: B10001-UP

1шт.

18

01643-31232

WASHER

SN: B10001-UP

1шт.

19

04434-51412

CLIP

SN: B10001-UP

1шт.

20

01010-81020

BOLT

SN: B10001-UP

1шт.

21

01643-31032

WASHER

SN: B10001-UP

1шт.

22

04434-51012

CLIP

SN: B10001-UP

2шт.

23

01010-81020

BOLT

SN: B10001-UP

1шт.

24

01643-31032

WASHER

SN: B10001-UP

1шт.

25

195-33-11220

SPACER

SN: B10001-UP

1шт.

26

01050-51245

BOLT

SN: B10001-UP

1шт.

27

01643-31232

WASHER

SN: B10001-UP

1шт.

28

04434-51412

CLIP

SN: B10001-UP

2шт.

29

01010-81020

BOLT

SN: B10001-UP

2шт.

30

01643-31032

WASHER

SN: B10001-UP

2шт.

31

04434-51012

CLIP

SN: B10001-UP

2шт.

32

04434-51412

CLIP

SN: B10001-UP

1шт.

33

01010-81020

BOLT

SN: B10001-UP

2шт.

34

01643-31032

WASHER

SN: B10001-UP

2шт.

35

42A-942-1270

PLATE

SN: B10001-UP

1шт.

36

04434-51012

CLIP

SN: B10001-UP

1шт.

37

01010-81020

BOLT

SN: B10001-UP

1шт.

38

01643-31032

WASHER

SN: B10001-UP

1шт.

39

04434-51012

CLIP

SN: B10001-UP

1шт.

40

01010-81020

BOLT

SN: B10001-UP

1шт.

41

01643-31032

WASHER

SN: B10001-UP

1шт.

42

01010-81020

BOLT

SN: B10001-UP

1шт.

43

01643-31032

WASHER

SN: B10001-UP

1шт.

44

01010-81016

BOLT

SN: B10001-UP

1шт.

45

01643-31032

WASHER

SN: B10001-UP

1шт.

46

08034-40521

BAND

SN: B10001-UP

3шт.

Выбрано товаров: 46
