ПОЛ (ПОЛ Э/ПРОВОДКА) (ОСНОВН. Э/ПРОВОДКА)

Запчасти Komatsu WA200-5 ПОЛ (ПОЛ Э/ПРОВОДКА) (ОСНОВН. Э/ПРОВОДКА) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

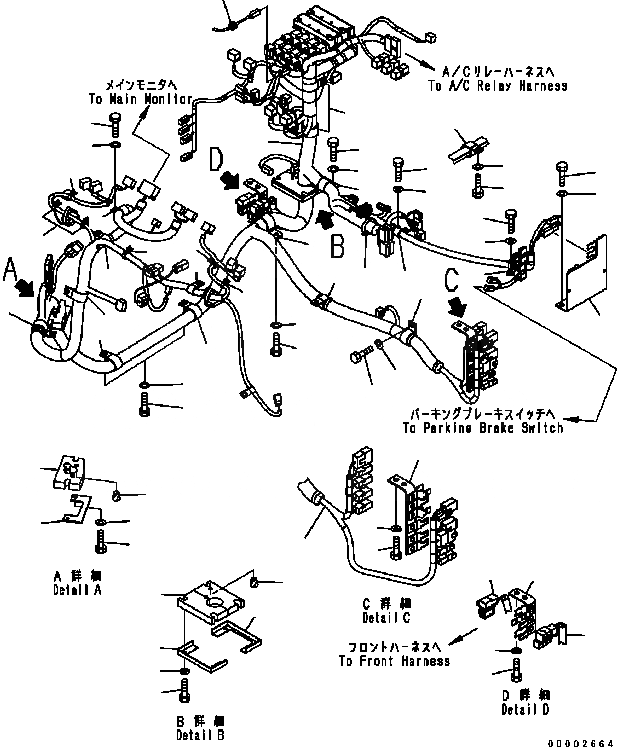

Схема запчастей Komatsu WA200-5 - ПОЛ (ПОЛ Э/ПРОВОДКА) (ОСНОВН. Э/ПРОВОДКА) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
27
28
26
8
7
31
32
30
4
7
8
7
8
2
1
3
9
5
3
5
4
29
8
7
7
8
3
8
7
20
12
11
3
3
6
29
3
29
29
5
1
22
21
23
1
17
15
14
13
16
10
25
24
15
19
18
1
29
8
7
33
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

418-06-32750

WIRING HARNESS

SN: B10922-UP

1шт.

|1

418-06-32484

WIRING HARNESS

SN: B10119-B10921

1шт.

|1

418-06-32483

WIRING HARNESS

SN: B10001-B10118

1шт.

|1

20Y-06-25240

DIODE¤ 1.5A

SN: B10001-UP

1шт.

|1

20Y-06-25250

DIODE¤ 1.5A

SN: B10001-UP

2шт.

|1

20Y-06-25260

DIODE¤ 1.5A

SN: B10001-UP

1шт.

|1

283-06-16110

BOX

SN: B10001-UP

2шт.

|1

283-06-16160

TERMINAL

SN: B10001-UP

60шт.

|1

418-06-35210

DIODE¤ 3A

SN: B10119-UP

9шт.

|1

418-06-35210

DIODE¤ 3A

SN: B10001-B10118

10шт.

|1

418-06-35220

DIODE¤ 1.5A

SN: B10119-UP

3шт.

|1

418-06-35220

DIODE¤ 1.5A

SN: B10001-B10118

4шт.

2

04434-53212

CLIP

SN: B10001-UP

1шт.

3

04434-53412

CLIP

SN: B10001-UP

6шт.

4

23S-62-25850

CLIP

SN: B10001-UP

3шт.

5

04434-51912

CLIP

SN: B10001-UP

3шт.

6

04434-52312

CLIP

SN: B10001-UP

2шт.

7

01010-81016

BOLT

SN: B10001-UP

15шт.

8

01643-31032

WASHER

SN: B10001-UP

15шт.

9

08034-20519

BAND

SN: B10001-UP

8шт.

10

417-06-22410

PLATE

SN: B10001-UP

1шт.

11

418-06-32452

SHEET

SN: B10001-UP

1шт.

12

07049-01012

PLUG

SN: B10001-UP

1шт.

13

01010-80625

BOLT

SN: B10001-UP

2шт.

14

01643-30623

WASHER

SN: B10001-UP

2шт.

15

418-06-31610

PLATE

SN: B10001-UP

2шт.

16

418-06-31640

SHEET

SN: B10001-UP

1шт.

17

07049-01012

PLUG

SN: B10001-UP

1шт.

18

01010-80625

BOLT

SN: B10094-UP

4шт.

19

01643-30623

WASHER

SN: B10094-UP

4шт.

|18

01010-80612

BOLT

SN: B10001-B10093

4шт.

|19

01643-30623

WASHER

SN: B10001-B10093

4шт.

20

419-06-31333

BRACKET

SN: B10001-UP

1шт.

21

01010-81016

BOLT

SN: B10001-UP

2шт.

22

01643-31032

WASHER

SN: B10001-UP

2шт.

23

419-06-31343

BRACKET

SN: B10001-UP

1шт.

24

01010-81016

BOLT

SN: B10001-UP

2шт.

25

01643-31032

WASHER

SN: B10001-UP

2шт.

26

418-06-31381

BRACKET

SN: B10001-UP

1шт.

27

01010-81025

BOLT

SN: B10001-UP

2шт.

28

01643-31032

WASHER

SN: B10001-UP

2шт.

29

08059-00310

CLIP

SN: B10001-UP

20шт.

30

04434-53412

CLIP

SN: B10001-UP

1шт.

31

01010-81020

BOLT

SN: B10001-UP

1шт.

32

01643-31032

WASHER

SN: B10001-UP

1шт.

33

417-06-12560

GROMMET

SN: B10001-UP

1шт.

Выбрано товаров: 46
