ГИДРОЛИНИЯ, С 4-Х СЕКЦИОНН. УПРАВЛЯЮЩ. КЛАПАН (ТРУБЫ)

Запчасти Komatsu WA200-5 ГИДРОЛИНИЯ, С 4-Х СЕКЦИОНН. УПРАВЛЯЮЩ. КЛАПАН (ТРУБЫ) ГИДРАВЛИКА

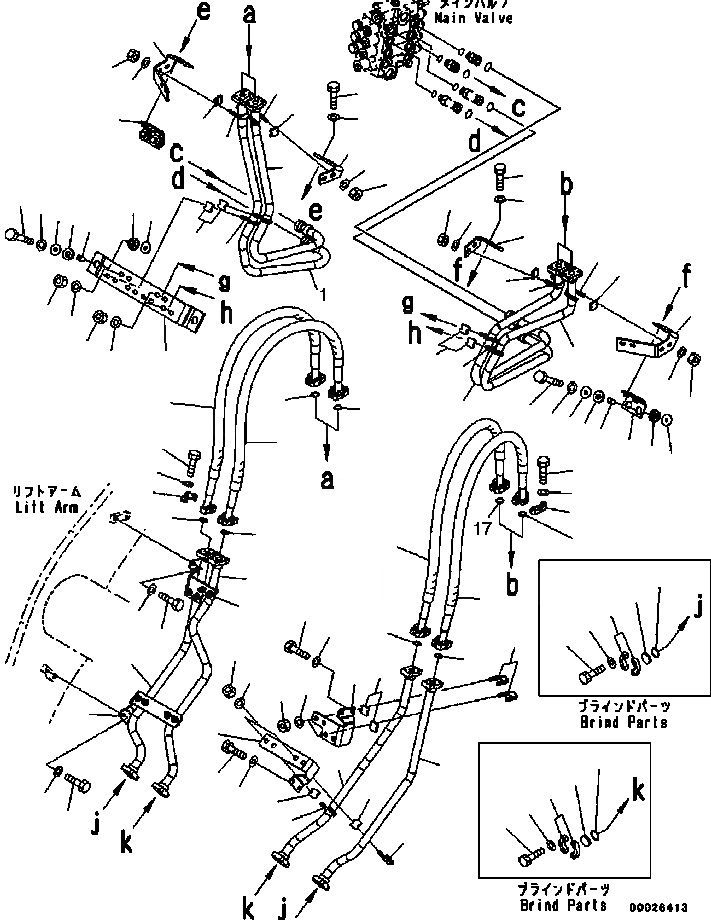

Схема запчастей Komatsu WA200-5 - ГИДРОЛИНИЯ, С 4-Х СЕКЦИОНН. УПРАВЛЯЮЩ. КЛАПАН (ТРУБЫ) ГИДРАВЛИКА
14
33
34
12
8
9
7
5
6
32
31
31
32
30
10
11
15
34
33
33
34
16
11
10
31
32
13
33
34
7
4
12
6
5
7
9
8
2
29
31
32
31
32
17
17
7
4
32
31
3
34
33
34
33
21
19
20
18
17
17
21
21
21
17
18
20
19
24
25
26
28
27
31
17
27
28
26
25
23
31
32
31
32
34
33
34
33
17
38
32
22
44
43
40
43
44
41
42
44
36
44
42
39
35
37
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

417-877-3323

TUBE, R.H.

SN: B10001-UP

1шт.

2

417-877-3313

TUBE, L.H.

SN: B10001-UP

1шт.

3

417-V89-3191

BRACKET

SN: B10001-UP

1шт.

4

419-43-17930

CUSHION

SN: B10001-UP

6шт.

5

415-64-13130

CUSHION

SN: B10001-UP

6шт.

6

417-54-13470

SPACER

SN: B10001-UP

6шт.

7

415-64-13120

WASHER

SN: B10001-UP

12шт.

8

01010-81050

BOLT

SN: B10001-UP

6шт.

9

01643-31032

WASHER

SN: B10001-UP

6шт.

10

01010-81035

BOLT

SN: B10001-UP

4шт.

11

01643-31032

WASHER

SN: B10001-UP

4шт.

12

417-V89-3212

BRACKET

SN: B10001-UP

2шт.

13

417-V89-3222

BRACKET

SN: B10001-UP

1шт.

14

417-V89-3232

BRACKET

SN: B10001-UP

1шт.

15

417-V89-3252

BRACKET, R.H

SN: B10001-UP

1шт.

16

417-V89-3242

BRACKET, L.H.

SN: B10001-UP

1шт.

17

07000-13025

O-RING

SN: B10001-UP

8шт.

18

07371-30640

FLANGE, SPLIT

SN: B10001-UP

16шт.

19

07372-21035

BOLT

SN: B10001-UP

32шт.

20

01643-51032

WASHER

SN: B10001-UP

32шт.

21

07125-00613

HOSE, FLANGE TYPE

SN: B10001-UP

4шт.

22

417-877-3341

TUBE, R.H.

SN: B10001-UP

1шт.

23

417-877-3331

TUBE, L.H.

SN: B10001-UP

1шт.

24

07000-13025

O-RING

SN: B10001-UP

2шт.

25

07378-10600

HEAD

SN: B10001-UP

4шт.

26

07371-30640

FLANGE,SPLIT

SN: B10001-UP

8шт.

27

07372-21035

BOLT

SN: B10001-UP

16шт.

28

01643-51032

WASHER

SN: B10001-UP

16шт.

29

417-V88-3412

TUBE, L.H.

SN: B10001-UP

1шт.

30

417-V88-3412

TUBE, R.H.

SN: B10001-UP

1шт.

31

07283-32746

CLIP

SN: B10001-UP

16шт.

32

07283-52737

SEAT

SN: B10001-UP

16шт.

33

01597-01009

NUT

SN: B10001-UP

32шт.

34

01643-31032

WASHER

SN: B10001-UP

32шт.

35

417-V88-3442

TUBE,R.H.

SN: B10001-UP

1шт.

36

417-V88-3432

TUBE, L.H.

SN: B10001-UP

1шт.

37

07000-13025

O-RING

SN: B10001-UP

2шт.

38

418-V88-3611

BRACKET, L.H.

SN: B10001-UP

1шт.

39

418-V88-3621

BRACKET, R.H.

SN: B10001-UP

1шт.

40

418-V88-4631

BRACKET

SN: B10001-UP

1шт.

41

418-V88-4641

BRACKET

SN: B10001-UP

1шт.

42

01010-81020

BOLT

SN: B10001-UP

4шт.

43

01010-81025

BOLT

SN: B10001-UP

4шт.

44

01643-31032

WASHER

SN: B10001-UP

8шт.
