Запчасти Komatsu WA200-5 КАБИНА ДЛЯ 2 ЧЕЛ. (ДВЕРЬ) (ЛЕВ.) (/) (РАМА) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

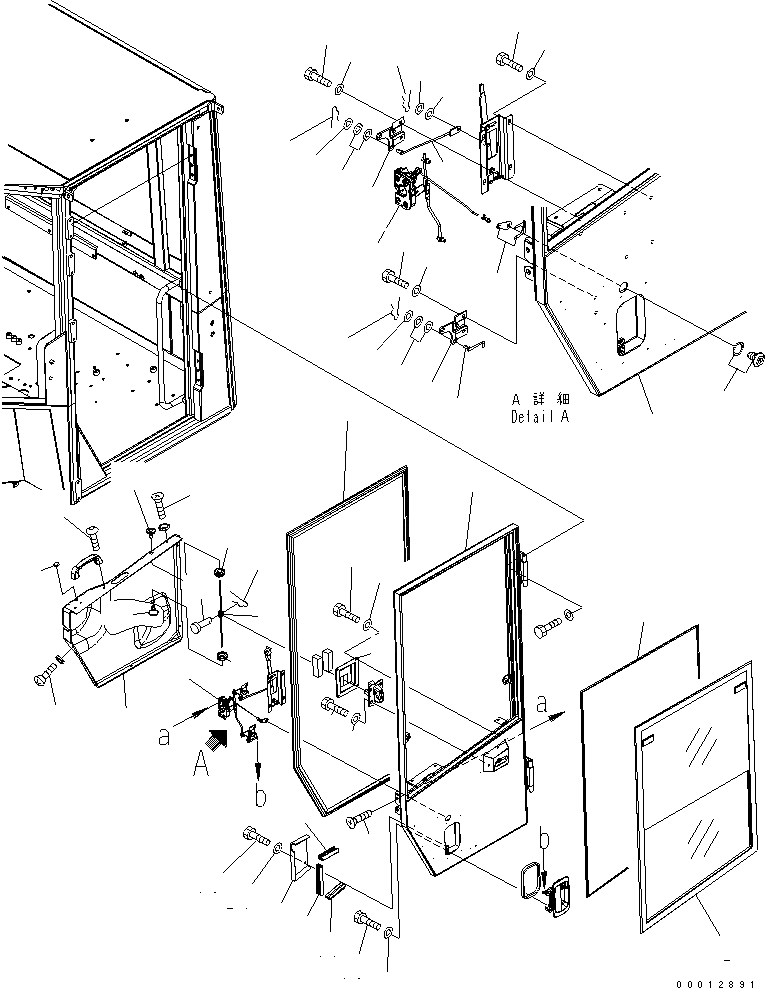

Схема запчастей Komatsu WA200-5 - КАБИНА ДЛЯ 2 ЧЕЛ. (ДВЕРЬ) (ЛЕВ.) (/) (РАМА) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
2
3
3
4
5
6
7
8
9
10
10
11
12
12
13
14
15
15
16
17
17
18
19
19
19
19
19
19
20
21
22
23
23
23
24
24
24
24
24
24
24
24
24
24
25
26
26
26
27
28
28
29

Артикул

Название

Примечание

Количество

|1

418-923-3001

CAB ASS'Y

SN: 65001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.K0210-71B0 TO K0210-79B0.

-1шт.

|1

418-923-3301

DOOR ASS'Y

SN: 65001-UP

1шт.

|$$4

THIS ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-74B0 AND K0210-75B0.

-1шт.

1

418-923-3311

DOOR

SN: 65001-UP

1шт.

2

417-926-3131

SASH ASS'Y

SN: 65001-UP

1шт.

3

417-926-3141

LOCK

SN: 65001-UP

1шт.

4

01224-70616

SCREW

SN: 65001-UP

3шт.

5

417-926-3150

ROD

SN: 65001-UP

1шт.

6

417-926-3160

ROD

SN: 65001-UP

1шт.

7

417-926-3171

ROD

SN: 65001-UP

1шт.

8

417-926-3181

COVER

SN: 65001-UP

1шт.

9

417-926-3191

COVER

SN: 65001-UP

1шт.

10

417-926-3410

SEAL

SN: 65001-UP

2шт.

11

417-926-3420

SEAL

SN: 65001-UP

1шт.

12

417-926-3210

LINK ASS'Y

SN: 65001-UP

2шт.

13

417-926-3221

DAM

SN: 65001-UP

1шт.

14

417-926-3230

SEAL

SN: 65001-UP

1шт.

15

417-926-3370

KNOB

SN: 65001-UP

2шт.

16

417-926-3250

SCREW

SN: 65001-UP

2шт.

17

417-926-3260

LOCK ASS'Y

SN: 65001-UP

1шт.

18

418-926-3912

COVER

SN: 65001-UP

1шт.

19

01010-80616

BOLT

SN: 65001-UP

16шт.

20

01010-80620

BOLT

SN: 65001-UP

4шт.

21

01224-70616

SCREW

SN: 65001-UP

2шт.

22

01225-70616

SCREW

SN: 65001-UP

5шт.

23

01640-20610

WASHER

SN: 65001-UP

3шт.

24

01643-30623

WASHER

SN: 65001-UP

25шт.

25

04052-10430

PIN

SN: 65001-UP

1шт.

26

04052-10633

PIN

SN: 65001-UP

3шт.

27

04205-10418

PIN

SN: 65001-UP

1шт.

28

08037-01008

GROMMET

SN: 65001-UP

2шт.

29

09415-01008

CAP

SN: 65001-UP

1шт.

Выбрано товаров: 33
