Запчасти Komatsu WA200-5 КАБИНА ROPS (ДВЕРЬ ЛЕВ.) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

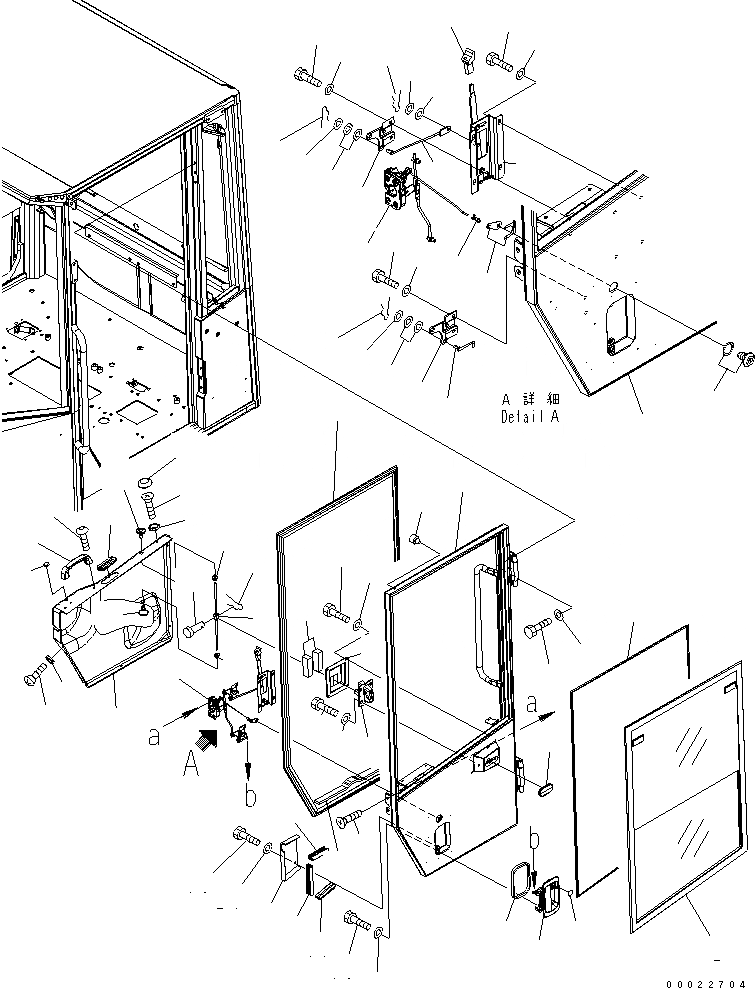

Схема запчастей Komatsu WA200-5 - КАБИНА ROPS (ДВЕРЬ ЛЕВ.) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
2
3
3
4
5
6
7
8
9
10
10
11
12
12
13
14
15
15
16
17
17
18
19
19
19
19
19
19
20
21
22
23
23
23
24
24
24
24
24
24
24
24
24
24
25
26
26
26
27
28
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
43A
44
45

Артикул

Название

Примечание

Количество

|1

418-926-3052

CAB ASS'Y

SN: 65122-UP

1шт.

|1

418-926-3051

CAB ASS'Y

SN: 65114-65121

1шт.

|1

418-926-3050

CAB ASS'Y

SN: 65001-65113

1шт.

|$$4

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.K0210-51A0 TO K0210-58A0.

-1шт.

|1

417-926-3103

DOOR ASS'Y

SN: 65114-UP

1шт.

|1

417-926-3102

DOOR ASS'Y,L.H.

SN: 65001-65113

1шт.

1

417-926-3112

DOOR

SN: 65114-UP

1шт.

|1

417-926-3111

DOOR,L.H.

SN: 65001-65113

1шт.

2

417-926-3131

SASH ASS'Y,L.H.

SN: 65001-UP

1шт.

3

417-926-3141

LOCK,L.H.

SN: 65001-UP

1шт.

4

01224-70616

SCREW

SN: 65001-UP

3шт.

5

417-926-3150

ROD

SN: 65001-UP

1шт.

6

417-926-3160

ROD,L.H.

SN: 65001-UP

1шт.

7

417-926-3171

ROD

SN: 65001-UP

1шт.

8

417-926-3181

COVER

SN: 65001-UP

1шт.

9

417-926-3191

COVER

SN: 65001-UP

1шт.

10

417-926-3410

SEAL

SN: 65001-UP

2шт.

11

417-926-3420

SEAL

SN: 65001-UP

1шт.

12

417-926-3210

LINK ASS'Y,L.H.

SN: 65001-UP

2шт.

13

417-926-3221

DAM

SN: 65001-UP

1шт.

14

417-926-3231

SEAL

SN: 65114-UP

1шт.

|14

417-926-3230

SEAL,L.H.

SN: 65001-65113

1шт.

15

417-926-3370

KNOB

SN: 65001-UP

2шт.

16

417-926-3250

SCREW

SN: 65001-UP

2шт.

17

417-926-3260

LOCK ASS'Y,L.H.

SN: 65001-UP

1шт.

18

418-926-3912

COVER,L.H.

SN: 65001-UP

1шт.

19

01010-80616

BOLT

SN: 65001-UP

16шт.

20

01010-80620

BOLT

SN: 65001-UP

4шт.

21

01224-70616

SCREW

SN: 65001-UP

2шт.

22

01225-70616

SCREW

SN: 65001-UP

5шт.

23

01640-20610

WASHER

SN: 65001-UP

3шт.

24

01643-30623

WASHER

SN: 65001-UP

25шт.

25

04052-10430

PIN

SN: 65001-UP

1шт.

26

04052-10633

PIN

SN: 65001-UP

3шт.

27

04205-10418

PIN

SN: 65001-UP

1шт.

28

08037-10610

GROMMET

SN: 65001-UP

2шт.

29

09415-01008

CAP

SN: 65001-UP

1шт.

30

14X-911-1540

KNOB

SN: 65001-UP

1шт.

31

205-54-71830

SNAP

SN: 65001-UP

1шт.

32

205-54-72220

HANDLE

SN: 65001-UP

1шт.

33

417-926-3380

LOCK

SN: 65001-UP

1шт.

34

418-926-3490

WASHER

SN: 65001-UP

5шт.

35

421-09-31310

CAP ASS'Y

SN: 65001-UP

2шт.

36

421-56-21720

CAP

SN: 65001-UP

1шт.

37

423-926-3223

HANDLE

SN: 65001-UP

1шт.

38

424-926-3260

HANDLE

SN: 65001-UP

1шт.

39

424-926-3630

GROMMET

SN: 65001-UP

1шт.

40

423-926-3860

GROMMET

SN: 65001-UP

1шт.

41

417-926-3430

SHEET

SN: 65001-UP

1шт.

42

417-926-3440

SHEET

SN: 65001-UP

2шт.

43

417-926-3540

SEAL

SN: 65001-UP

1шт.

43A

417-923-3950

STOPPER

SN: 65114-UP

1шт.

44

01010-81016

BOLT

SN: 65001-UP

6шт.

45

01643-31032

WASHER

SN: 65001-UP

6шт.

Выбрано товаров: 54
