Запчасти Komatsu WA200-3-XW КАБИНА (ДЛЯ -PERSONS) (9/9) (ЭЛЕКТРИКА)(№-) РАМА И ЧАСТИ КОРПУСА

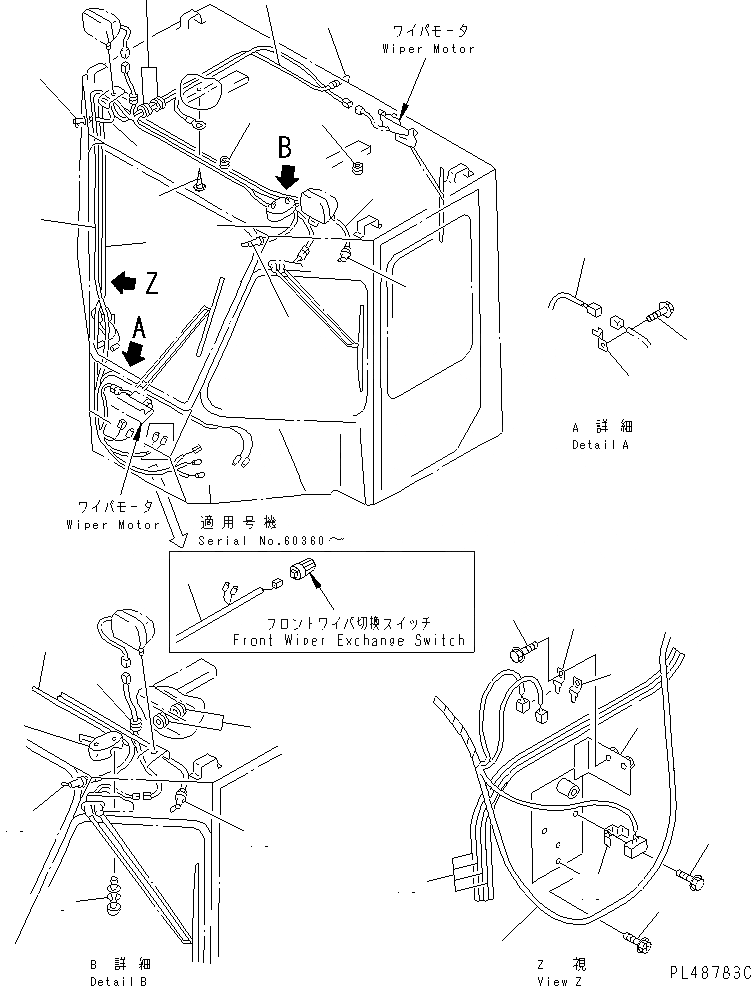

Схема запчастей Komatsu WA200-3-XW - КАБИНА (ДЛЯ -PERSONS) (9/9) (ЭЛЕКТРИКА)(№-) РАМА И ЧАСТИ КОРПУСА
1
1
1
1
1
2
3
4
4
5
6
7
8
9
10
11
11
11
12
12
13
14
15
15
15
15
15
15
16
16
16
16
16

Артикул

Название

Примечание

Количество

|1

418-923-2030

CAB ASS'Y

SN: 63001-UP

1шт.

|1

418-923-2000

CAB ASS'Y

SN: 60001-63000

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.5541 TO 5549.

-1шт.

1

418-923-2293

WIRING HARNESS

SN: 60542-UP

1шт.

|1

0

WIRING HARNESS

SN: 60360-60541

1шт.

|1

418-923-2291

WIRING HARNESS

SN: 60001-60359

1шт.

2

08141-12400

LAMP,ROOM

SN: 60001-UP

1шт.

|2

08116-02410

BULB¤ 10W

SN: 60001-UP

2шт.

3

01023-60414

SCREW

SN: 60001-UP

2шт.

4

08037-02512

GROMMET

SN: 60001-UP

6шт.

5

423-975-1140

CAP

SN: 60001-UP

2шт.

6

09415-01008

CAP

SN: 60001-UP

1шт.

7

416-S56-1131

GROMMET

SN: 63001-UP

1шт.

|7

09415-01610

CAP

SN: 60001-63000

1шт.

8

01370-00508

SCREW

SN: 60001-UP

1шт.

9

418-923-2280

BRACKET

SN: 60001-UP

1шт.

10

421-09-21410

SCREW

SN: 60001-UP

2шт.

11

08053-01512

CLIP

SN: 63001-UP

3шт.

|11

08053-01510

CLIP

SN: 60001-63000

3шт.

12

01435-01016

BOLT

SN: 60001-UP

3шт.

13

08053-15010

CLIP

SN: 60001-UP

1шт.

14

01435-01016

BOLT

SN: 60001-UP

1шт.

15

419-923-1260

NOZZLE

SN: 60001-UP

4шт.

16

419-923-1190

HOSE,WASHER

SN: 60001-UP

4шт.

Выбрано товаров: 24
