WA200-3-XW S/N 60001-62999
/
УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ
/

ГИДРОЛИНИЯ (ЛИНИЯ НАВЕСН. ОБОРУД-Я) (С 5-СЕКЦИОНН. УПРАВЛЯЮЩ. КЛАПАН)(№-)

Запчасти Komatsu WA200-3-XW ГИДРОЛИНИЯ (ЛИНИЯ НАВЕСН. ОБОРУД-Я) (С 5-СЕКЦИОНН. УПРАВЛЯЮЩ. КЛАПАН)(№-) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ

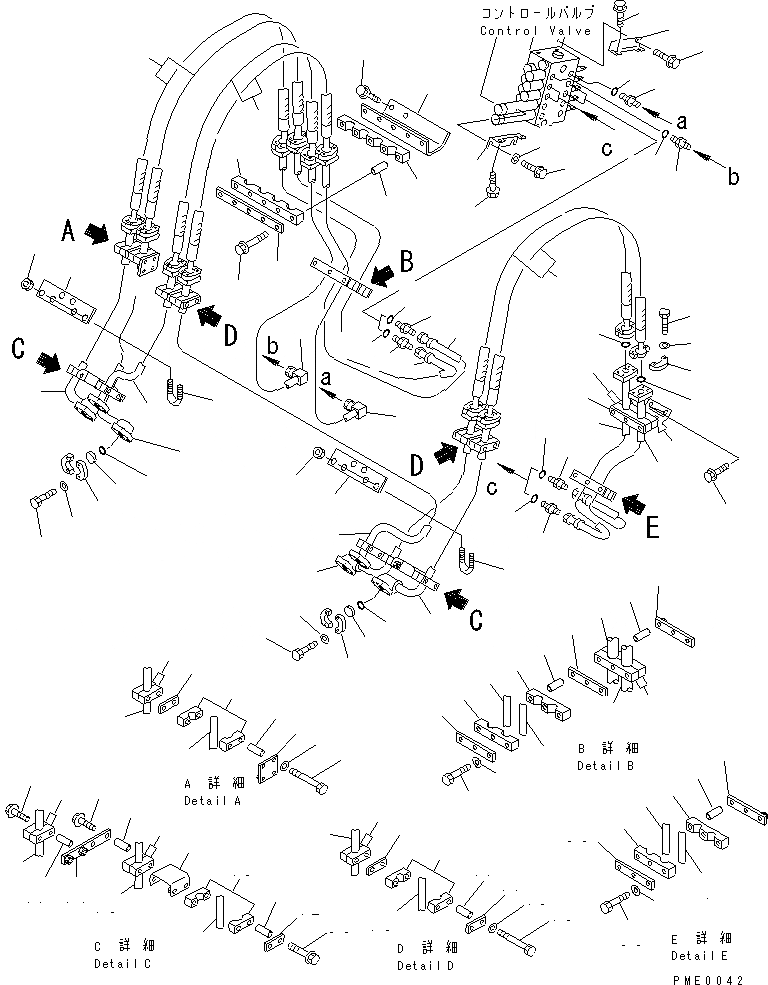

Схема запчастей Komatsu WA200-3-XW - ГИДРОЛИНИЯ (ЛИНИЯ НАВЕСН. ОБОРУД-Я) (С 5-СЕКЦИОНН. УПРАВЛЯЮЩ. КЛАПАН)(№-) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
11
11
11
11
11
11
12
12
12
13
13
13
14
14
15
15
15
16
16
17
17
18
19
19
20
20
20
21
21
21
21
22
22
22
23
23
23
24
25
26
26
27
28
28
29
30
31
32
33
33
33
33
34
35
35
36
36
36
36
36
36
37
37
38
38
38
38
39
39
39
40
40
41
41
42
42
43
44
45
46
46
46
46
46
46
46
47
47
47
47
47
48
48
49
49
50
51
51
52
52
53
53
54
54

№

Артикул

Название

Примечание

Количество

1

418-V88-2110

TUBE,L.H.

SN: 60001-UP

1шт.

2

418-V88-2120

TUBE,R.H.

SN: 60001-UP

1шт.

3

418-V88-2130

TUBE,L.H.

SN: 60001-UP

1шт.

4

418-V88-2140

TUBE,R.H.

SN: 60001-UP

1шт.

5

418-V89-2110

TUBE,L.H.

SN: 60001-UP

1шт.

6

418-V89-2120

TUBE,R.H.

SN: 60001-UP

1шт.

7

418-62-13550

UNION

SN: 60001-UP

2шт.

8

418-62-13630

UNION

SN: 60001-UP

2шт.

9

417-16-11141

UNION

SN: 60001-UP

1шт.

10

418-62-13550

UNION

SN: 60001-UP

1шт.

11

07002-12434

O-RING

SN: 60001-UP

6шт.

12

07125-00612

HOSE

SN: 60001-UP

6шт.

13

418-877-2150

TUBE,L.H.

SN: 60001-UP

1шт.

14

418-877-2160

TUBE,R.H.

SN: 60001-UP

1шт.

15

418-V88-2170

TUBE,L.H.

SN: 60001-UP

1шт.

16

418-V88-2180

TUBE,R.H.

SN: 60001-UP

1шт.

17

418-V89-2130

TUBE,L.H.

SN: 60001-UP

1шт.

18

418-V89-2140

TUBE,R.H.

SN: 60001-UP

1шт.

19

07378-10600

HEAD

SN: 60001-UP

6шт.

20

07371-30638

FLANGE,SPLIT

SN: 60001-UP

36шт.

21

07000-13025

O-RING

SN: 60001-UP

18шт.

22

01010-50830

BOLT

SN: 60001-UP

72шт.

23

01643-50823

WASHER

SN: 60001-UP

72шт.

24

416-64-23110

BRACKET

SN: 60001-UP

1шт.

25

416-64-23120

BRACKET

SN: 60001-UP

1шт.

26

01435-01225

BOLT

SN: 60001-UP

3шт.

27

01643-31232

WASHER

SN: 60001-UP

2шт.

28

01435-01020

BOLT

SN: 60001-UP

4шт.

29

418-V88-2160

PLATE,L.H.

SN: 60001-UP

1шт.

30

01435-01020

BOLT

SN: 60001-UP

2шт.

31

418-V89-2150

PLATE,R.H.

SN: 60001-UP

1шт.

32

01435-01020

BOLT

SN: 60001-UP

2шт.

33

419-878-1130

PLATE

SN: 60001-UP

4шт.

34

418-V89-1180

PLATE

SN: 60001-UP

1шт.

35

418-V88-2150

PLATE

SN: 60001-UP

2шт.

36

419-878-1140

CLAMP

SN: 60001-UP

8шт.

37

418-V89-1170

CLAMP

SN: 60001-UP

2шт.

38

419-877-1390

SPACER

SN: 60001-UP

14шт.

39

01435-01075

BOLT

SN: 60001-UP

14шт.

40

01643-31032

WASHER

SN: 60001-UP

3шт.

41

418-878-1290

PLATE

SN: 60001-UP

3шт.

42

419-877-1380

PLATE

SN: 60001-UP

4шт.

43

418-V89-1260

PLATE

SN: 60001-UP

1шт.

44

418-V89-1220

PLATE

SN: 60001-UP

2шт.

45

418-878-1310

BRACKET

SN: 60001-UP

2шт.

46

419-877-1371

CLAMP

SN: 60001-UP

24шт.

47

419-877-1390

SPACER

SN: 60001-UP

24шт.

48

01011-51025

BOLT

SN: 60001-UP

6шт.

49

01643-31032

WASHER

SN: 60001-UP

6шт.

50

01435-01065

BOLT

SN: 60001-UP

4шт.

51

01435-01070

BOLT

SN: 60001-UP

8шт.

52

418-V89-1250

PLATE

SN: 60001-UP

2шт.

53

07283-32738

CLIP

SN: 60001-UP

6шт.

54

01594-01008

NUT

SN: 60001-UP

12шт.

Выбрано товаров: 54
