Запчасти Komatsu WA200-3-SN ЗАДН. МОСТ (КОНЕЧНАЯ ПЕРЕДАЧА И КОЖУХ) ТРАНСМИССИЯ

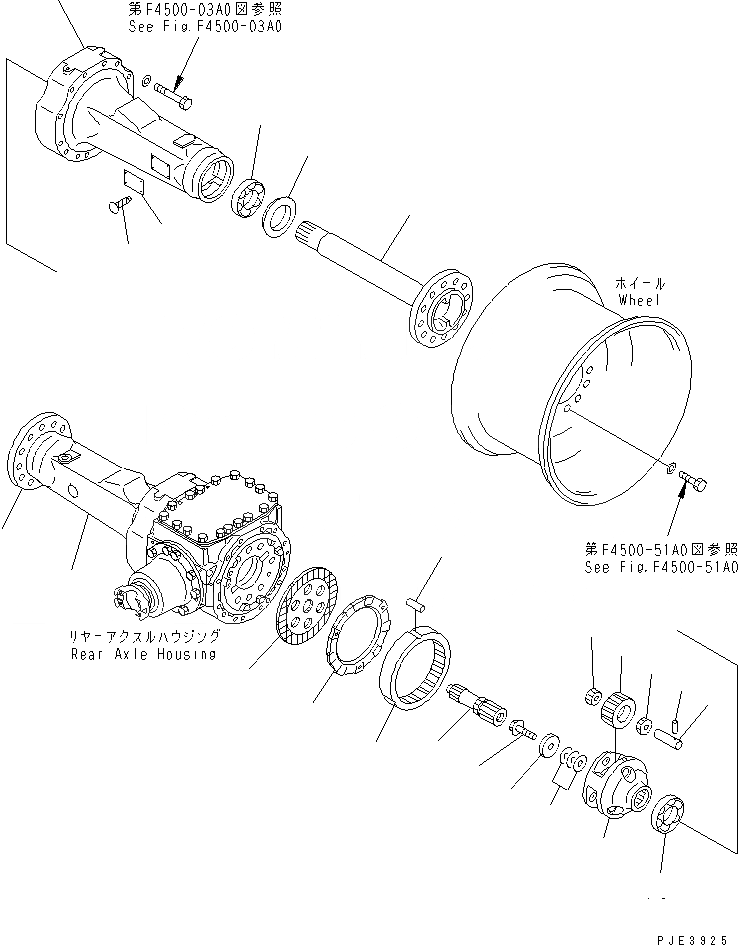

Схема запчастей Komatsu WA200-3-SN - ЗАДН. МОСТ (КОНЕЧНАЯ ПЕРЕДАЧА И КОЖУХ) ТРАНСМИССИЯ
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21

Артикул

Название

Примечание

Количество

|1

418-23-20000

AXLE ASS'Y,REAR

SN: 63001-UP

1шт.

|1

418-23-20050

AXLE ASS'Y,REAR (LIMITED SLIP DIFF.)

SN: 63001-UP

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F4500-01A0 TO F4500-03A0.

-1шт.

1

418-22-22530

GEAR

SN: 63001-UP

6шт.

2

417-22-22810

BEARING,CONE

SN: 63001-UP

12шт.

3

418-22-12510

SHAFT

SN: 63001-UP

6шт.

4

419-22-12570

PIN

SN: 63001-UP

6шт.

5

418-22-22610

CARRIER

SN: 63001-UP

2шт.

6

418-22-22350

HOLDER

SN: 63001-UP

2шт.

7

418-23-23220

HOUSING,R.H.

SN: 63001-UP

1шт.

8

418-23-23210

HOUSING,L.H.

SN: 63001-UP

1шт.

9

815-02-10110

PLATE¤ NAME,(LIMITED SUPPLY)

SN: 63001-UP

1шт.

10

04418-13060

SCREW

SN: 63001-UP

4шт.

11

418-22-22420

SHAFT

SN: 63001-UP

2шт.

12

418-22-12540

GEAR

SN: 63001-UP

2шт.

13

419-22-12581

PIN

SN: 63001-UP

6шт.

14

418-22-22450

SHAFT

SN: 63001-UP

2шт.

15

418-22-12840

BEARING

SN: 63001-UP

2шт.

16

418-22-12850

BEARING

SN: 63001-UP

2шт.

17

01438-02000

BOLT

SN: 63001-UP

2шт.

18

418-22-21460

SHIM¤ 0.05MM

SN: 63001-UP

4шт.

|18

418-22-21470

SHIM¤ 0.2MM

SN: 63001-UP

4шт.

|18

418-22-21480

SHIM¤ 0.5MM

SN: 63001-UP

4шт.

19

418-22-12460

SEAL

SN: 63001-UP

2шт.

20

418-33-21240

DISC

SN: 63001-UP

2шт.

21

418-33-21261

PLATE

SN: 63001-UP

2шт.

Выбрано товаров: 26
