Запчасти Komatsu WA200-3-SN ЗАДН. КРЫЛО (ПОЛН. КРЫЛО) (ШИР. ТИП) ЧАСТИ КОРПУСА

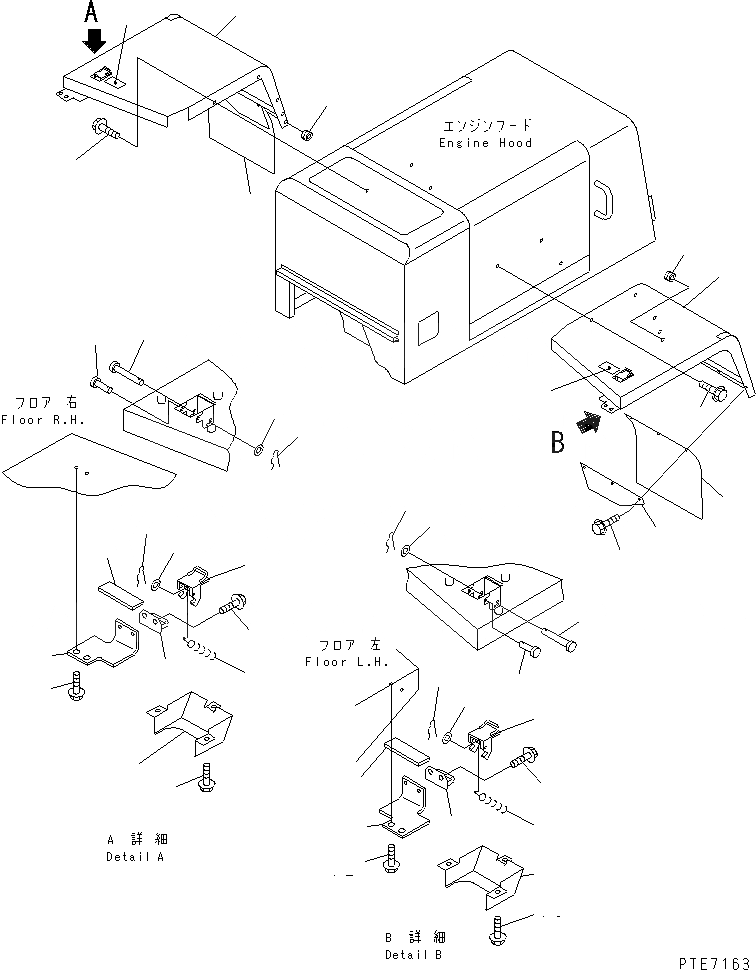

Схема запчастей Komatsu WA200-3-SN - ЗАДН. КРЫЛО (ПОЛН. КРЫЛО) (ШИР. ТИП) ЧАСТИ КОРПУСА
1
2
3
3
4
5
6
6
7
8
9
9
10
11
12
13
13
14
14
15
15
16
17
18
19
19
20
20
21
21
22
22
22
22
23
23
23
23
24
24
25
25

Артикул

Название

Примечание

Количество

1

418-J46-2170

FENDER,L.H.

SN: 63001-UP

1шт.

2

418-J46-2180

FENDER,R.H.

SN: 63001-UP

1шт.

3

418-54-24560

SHEET

SN: 63001-UP

2шт.

4

418-54-24470

PLATE

SN: 63001-UP

4шт.

5

01435-01220

BOLT

SN: 63001-UP

6шт.

6

417-54-24550

PLATE¤ CAUTION

SN: 63001-UP

2шт.

7

01435-01225

BOLT

SN: 63001-UP

4шт.

8

01435-01225

BOLT

SN: 63001-UP

4шт.

9

09415-01008

CAP

SN: 63001-UP

2шт.

10

418-54-24780

BRACKET,L.H.

SN: 63001-UP

1шт.

11

418-54-24730

SHEET

SN: 63001-UP

1шт.

12

01435-01225

BOLT

SN: 63001-UP

2шт.

13

01435-01016

BOLT

SN: 63001-UP

4шт.

14

417-54-24640

COVER

SN: 63001-UP

2шт.

15

01435-01016

BOLT

SN: 63001-UP

6шт.

16

418-54-24790

BRACKET,R.H.

SN: 63001-UP

1шт.

17

418-54-24730

SHEET

SN: 63001-UP

1шт.

18

01435-01225

BOLT

SN: 63001-UP

2шт.

19

417-54-24630

LATCH

SN: 63001-UP

2шт.

20

415-54-11630

PIN

SN: 63001-UP

2шт.

21

04205-10622

PIN

SN: 63001-UP

4шт.

22

01641-20608

WASHER

SN: 63001-UP

6шт.

23

04052-10633

PIN,SNAP

SN: 63001-UP

6шт.

24

417-54-24610

SPRING

SN: 63001-UP

2шт.

25

417-54-24620

STRIKER

SN: 63001-UP

2шт.

Выбрано товаров: 25
