Запчасти Komatsu WA200-3-SN КАБИНА ДЛЯ 2 ЧЕЛ. (ЧАСТИ ДВЕРИ¤ ЛЕВ.)(№-) OPERATIORS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

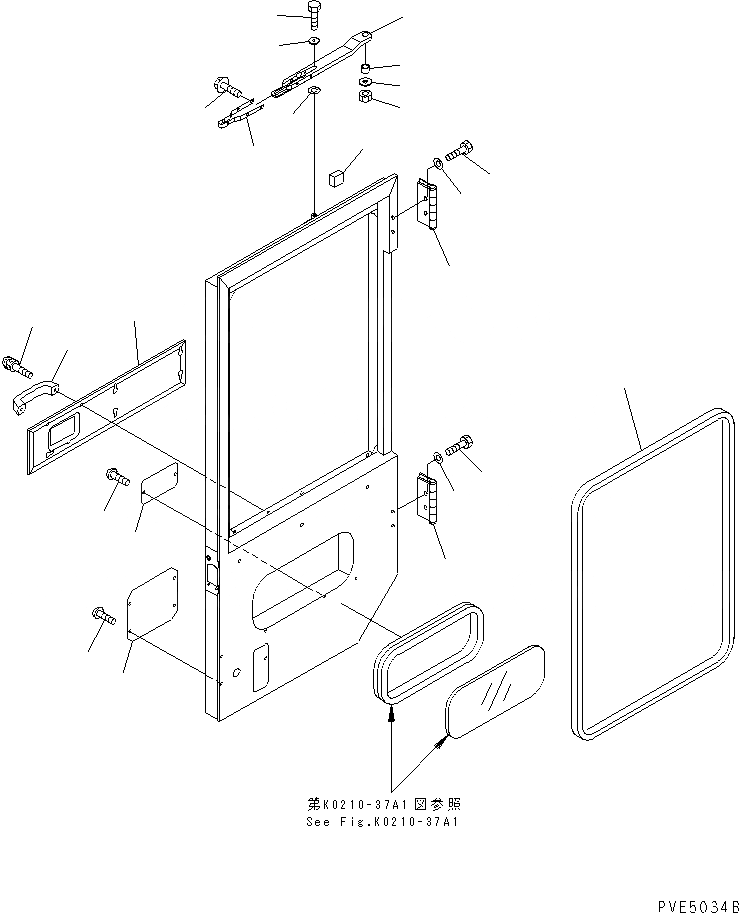

Схема запчастей Komatsu WA200-3-SN - КАБИНА ДЛЯ 2 ЧЕЛ. (ЧАСТИ ДВЕРИ¤ ЛЕВ.)(№-) OPERATIORS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21

Артикул

Название

Примечание

Количество

|1

419-923-2030

CAB ASS'Y

SN: 63237-64000

1шт.

|1

418-923-2030

CAB ASS'Y

SN: 63001-63236

1шт.

|1

419-923-2040

CAB ASS'Y

SN: 63001-64000

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-31A1 TO K0210-46A2.

-1шт.

|1

419-923-2400

DOOR ASS'Y,L.H.

SN: 63237-64000

1шт.

|1

418-923-2400

DOOR ASS'Y,L.H.

SN: 63001-63236

1шт.

|$$7

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-37A1 TO K0210-39A1.

-1шт.

1

418-923-2710

COVER

SN: 63001-64000

1шт.

2

421-09-21410

SCREW

SN: 63001-64000

2шт.

3

418-923-2720

COVER

SN: 63001-64000

1шт.

4

421-09-21410

SCREW

SN: 63001-64000

4шт.

5

418-923-2730

PAD,L.H.

SN: 63001-64000

1шт.

|5

419-54-16730

CLIP

SN: 63001-64000

5шт.

6

205-54-72220

HANDLE

SN: 63001-64000

1шт.

7

01023-60616

SCREW

SN: 63001-64000

2шт.

8

418-56-21111

PLATE

SN: 63001-64000

1шт.

9

423-56-21750

SPRING

SN: 63001-64000

1шт.

10

01435-00610

BOLT

SN: 63001-64000

4шт.

11

01010-80612

BOLT

SN: 63001-64000

1шт.

12

427-W93-1770

WASHER

SN: 63001-64000

1шт.

13

01643-31232

WASHER

SN: 63001-64000

1шт.

14

421-56-11652

BUSHING

SN: 63001-64000

1шт.

15

421-62-14740

WASHER

SN: 63001-64000

1шт.

16

01596-01009

NUT

SN: 63001-64000

1шт.

17

418-923-2630

CUSHION

SN: 63001-64000

1шт.

18

418-923-2880

SEAL

SN: 63001-64000

1шт.

19

417-56-21540

HINGE

SN: 63001-64000

2шт.

20

01010-80825

BOLT

SN: 63001-64000

4шт.

21

01643-30823

WASHER

SN: 63001-64000

4шт.

Выбрано товаров: 29
