Запчасти Komatsu WA200-3-SN КАБИНА ДЛЯ 2 ЧЕЛ. (КРЫША И ЧАСТИ ИНТЕРЬЕРА)(№-) OPERATIORS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

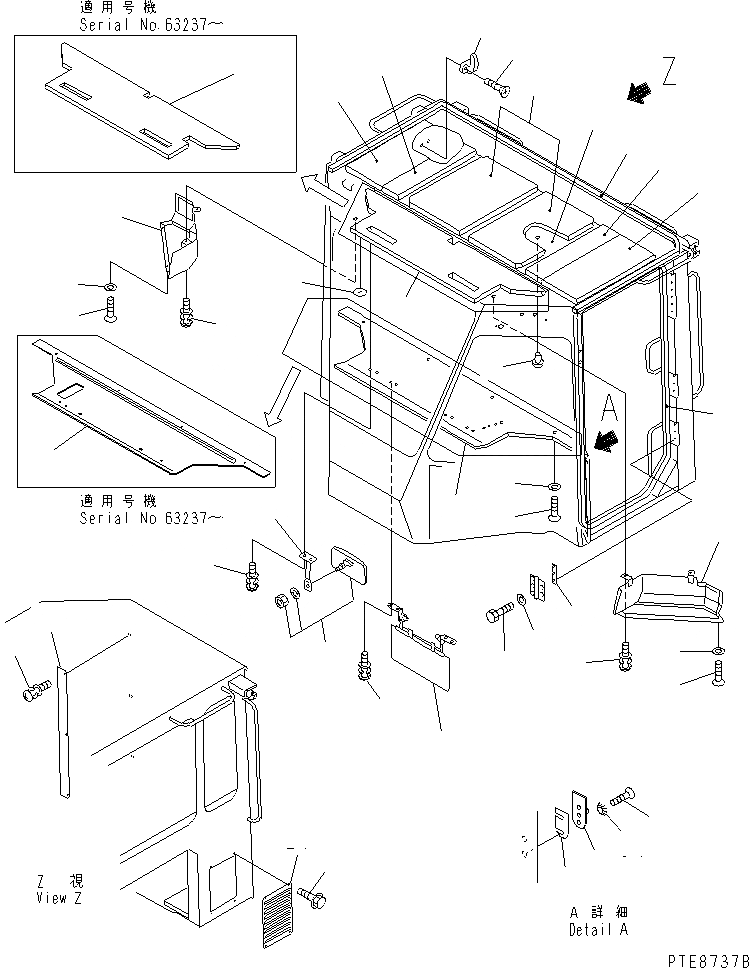

Схема запчастей Komatsu WA200-3-SN - КАБИНА ДЛЯ 2 ЧЕЛ. (КРЫША И ЧАСТИ ИНТЕРЬЕРА)(№-) OPERATIORS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
1
2
2
3
3
4
5
6
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38

Артикул

Название

Примечание

Количество

|1

419-923-2030

CAB ASS'Y

SN: 63237-64000

1шт.

|1

418-923-2030

CAB ASS'Y

SN: 63001-63236

1шт.

|1

419-923-2040

CAB ASS'Y

SN: 63001-64000

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-31A1 TO K0210-46A2.

-1шт.

1

418-923-1340

INSULATOR

SN: 63001-64000

2шт.

2

418-923-1320

INSULATOR

SN: 63001-64000

2шт.

3

418-923-1330

INSULATOR

SN: 63001-64000

2шт.

4

418-923-2120

PAD,ROOF

SN: 63001-64000

1шт.

5

114-X79-1730

BUTTON

SN: 63001-64000

5шт.

6

419-923-2250

COVER

SN: 63237-64000

1шт.

|6

0

COVER

SN: 63001-63236

1шт.

7

01225-40516

SCREW

SN: 63001-64000

5шт.

8

421-54-15790

WASHER

SN: 63001-64000

5шт.

9

419-923-2270

INSULATOR

SN: 63237-64000

1шт.

|9

0

INSULATOR

SN: 63001-63236

1шт.

10

04431-30000

PLATE

SN: 63001-64000

3шт.

11

418-923-2140

COVER,L.H.

SN: 63001-64000

1шт.

12

01225-40516

SCREW

SN: 63001-64000

2шт.

13

421-54-15790

WASHER

SN: 63001-64000

2шт.

14

421-09-21440

SCREW

SN: 63001-64000

2шт.

15

418-923-2150

COVER,R.H.

SN: 63001-64000

1шт.

16

01225-40516

SCREW

SN: 63001-64000

2шт.

17

421-54-15790

WASHER

SN: 63001-64000

2шт.

18

421-09-21440

SCREW

SN: 63001-64000

2шт.

19

418-923-2240

COVER

SN: 63001-64000

1шт.

20

421-09-21410

SCREW

SN: 63001-64000

3шт.

21

418-923-2230

COVER

SN: 63001-64000

1шт.

22

01435-00612

BOLT

SN: 63001-64000

4шт.

23

419-56-11260

MIRROR,ROOM

SN: 63001-64000

1шт.

24

419-56-11271

STAY

SN: 63001-64000

1шт.

25

01023-70516

SCREW

SN: 63001-64000

2шт.

26

419-56-11252

SUN VISOR

SN: 63001-64000

1шт.

27

01023-70516

SCREW

SN: 63001-64000

4шт.

28

205-54-51250

HANGER

SN: 63001-64000

1шт.

29

01224-70416

SCREW

SN: 63001-64000

2шт.

30

418-923-1450

SEAL

SN: 63001-64000

1шт.

31

421-54-15730

SEAL

SN: 63001-64000

2шт.

32

423-56-21960

STRIKER

SN: 63001-64000

2шт.

33

01240-00820

SCREW

SN: 63001-64000

4шт.

34

421-54-15760

WASHER

SN: 63001-64000

4шт.

35

419-54-15690

PLATE

SN: 63001-64000

4шт.

36

01010-80825

BOLT

SN: 63001-64000

24шт.

37

01643-30823

WASHER

SN: 63001-64000

24шт.

38

42A-925-1820

SHIM¤ 1.0MM

SN: 63001-64000

8шт.

Выбрано товаров: 44
