Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA200-3 S/N 63001-UP
/
ЭЛЕКТРИКА
/

ОСНОВН. Э/ПРОВОДКА ЗАДН. РАМА

Запчасти Komatsu WA200-3 ОСНОВН. Э/ПРОВОДКА ЗАДН. РАМА ЭЛЕКТРИКА

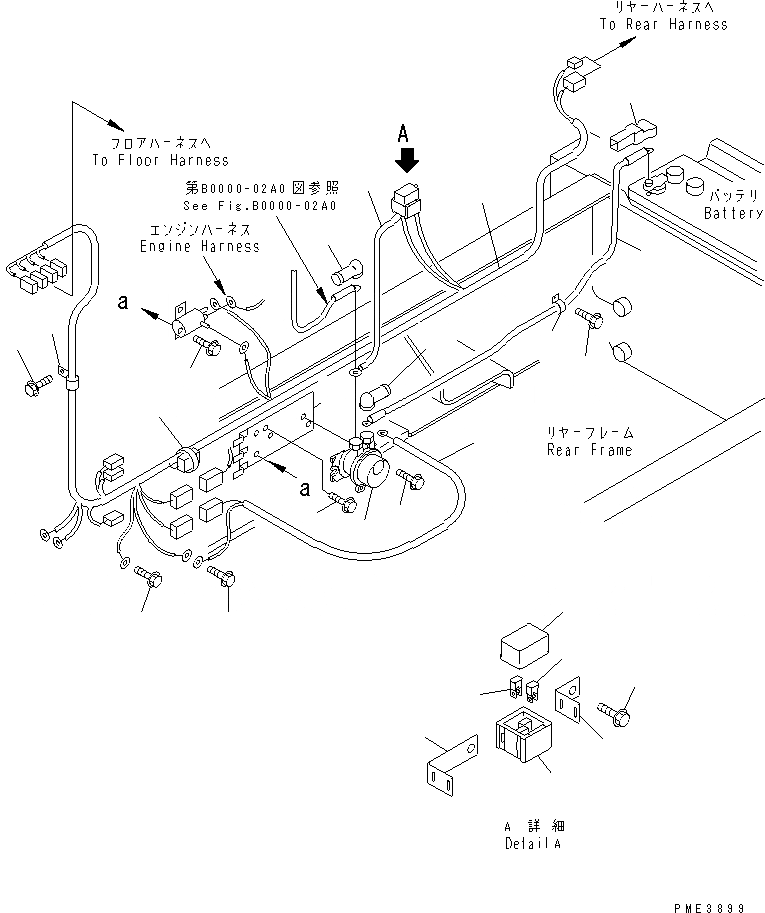

Схема запчастей Komatsu WA200-3 - ОСНОВН. Э/ПРОВОДКА ЗАДН. РАМА ЭЛЕКТРИКА
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
22
23

№

Артикул

Название

Примечание

Количество

1

418-06-22342

WIRING HARNESS

SN: 63001-UP

1шт.

|1

08020-10000

DIODE

SN: 63001-UP

5шт.

2

417-06-22231

WIRING HARNESS

SN: 63001-UP

1шт.

3

08036-02514

CLIP

SN: 63001-UP

1шт.

4

01435-01016

BOLT

SN: 63001-UP

1шт.

5

01435-00610

BOLT

SN: 63001-UP

3шт.

6

01435-01016

BOLT

SN: 63001-UP

2шт.

7

08036-01214

CLIP

SN: 63001-UP

1шт.

8

01435-01016

BOLT

SN: 63001-UP

1шт.

9

01435-01016

BOLT

SN: 63001-UP

1шт.

10

08088-30000

SWITCH,BATTERY

SN: 63001-UP

1шт.

11

01435-00812

BOLT

SN: 63001-UP

2шт.

12

421-06-22820

FUSE¤ 80A,SLOW BLOW

SN: 63001-UP

1шт.

13

421-06-22830

FUSE¤ 120A,SLOW BLOW

SN: 63001-UP

1шт.

14

421-06-22880

HOLDER

SN: 63001-UP

1шт.

|14

421-06-22990

BOLT

SN: 63001-UP

4шт.

15

421-06-22910

BRACKET

SN: 63001-UP

1шт.

16

421-06-22920

BRACKET

SN: 63001-UP

1шт.

17

01435-00825

BOLT

SN: 63001-UP

2шт.

18

08034-20519

BAND

SN: 63001-UP

1шт.

19

418-06-22550

BRACKET

SN: 63001-UP

1шт.

20

418-06-22371

WIRE

SN: 63001-UP

1шт.

21

08038-22009

CAP

SN: 63001-UP

1шт.

22

08038-06031

CAP

SN: 63001-UP

2шт.

23

417-06-22330

WIRE

SN: 63001-UP

1шт.

Выбрано товаров: 25
