Запчасти Komatsu WA20-2 ПЕРЕДН. ОКНА (/) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

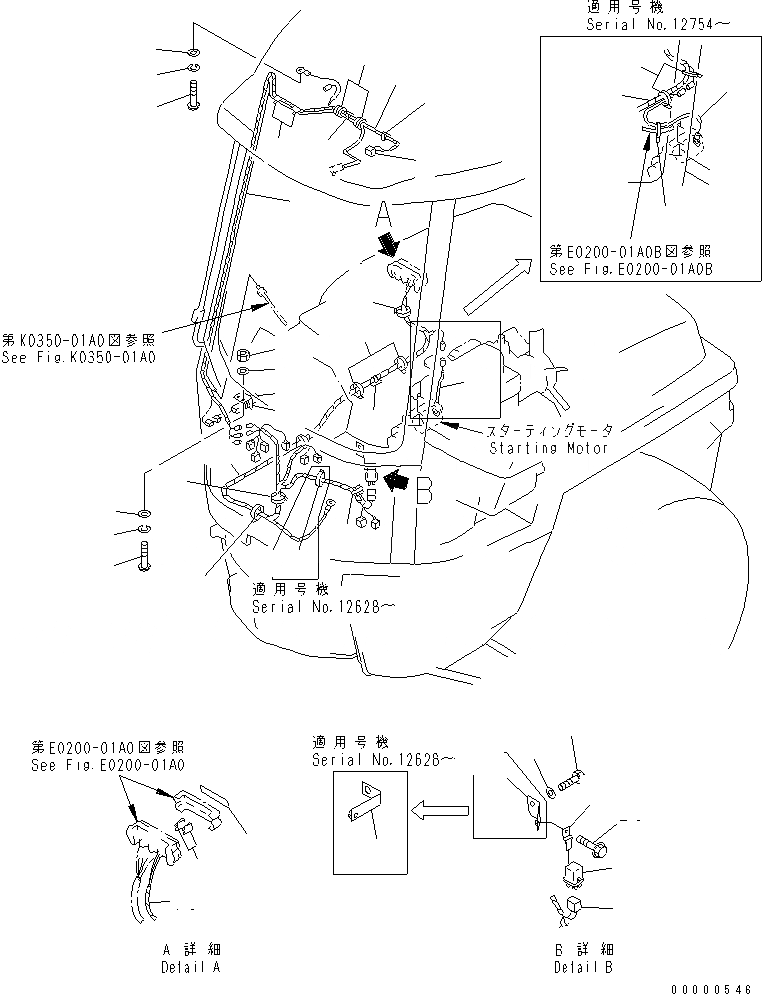

Схема запчастей Komatsu WA20-2 - ПЕРЕДН. ОКНА (/) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
7
7
8
9
10
11
12
13
13
14
15
15
15
15
15A
16
17
18
19
20
21
21
22
23
24
24
24A
24A
25
25
25
25
25
26

Артикул

Название

Примечание

Количество

|1

362-56-00051

WINDOW ASS'Y,FRONT

SN: 11272-UP

1шт.

|1

362-56-00050

WINDOW ASS'Y,FRONT

SN: 10001-11271

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0410-02A1 AND K0410-03A1.

-1шт.

1

362-56-41671

WIRING HARNESS

SN: 11272-UP

1шт.

|1

362-56-41670

WIRING HARNESS

SN: 10001-11271

1шт.

2

08027-00630

CONNECTOR

SN: 10001-UP

1шт.

3

01220-40508

SCREW

SN: 10001-UP

1шт.

4

01601-20513

WASHER,SPRING

SN: 10001-UP

1шт.

5

01642-20508

WASHER

SN: 10001-UP

1шт.

6

08037-02512

GROMMET

SN: 10001-UP

2шт.

7

421-54-15520

CLIP

SN: 10001-UP

5шт.

8

421-54-15440

HOSE,WASHER

SN: 10001-UP

1шт.

9

421-06-16141

SWITCH,WIPER

SN: 10001-UP

1шт.

10

362-56-41521

PLATE

SN: 10166-UP

1шт.

|10

362-56-41520

PLATE

SN: 10001-10165

1шт.

11

01220-40520

SCREW

SN: 10001-UP

2шт.

12

01601-20513

WASHER,SPRING

SN: 10001-UP

2шт.

13

01642-20508

WASHER

SN: 10001-UP

4шт.

14

01580-10504

NUT

SN: 10001-UP

2шт.

15

362-56-41151

WIRING HARNESS

SN: 11272-UP

1шт.

|15

362-56-41150

WIRING HARNESS

SN: 10001-11271

1шт.

|15

08020-10000

DIODE

SN: 10001-UP

1шт.

15A

08034-40521

BAND

SN: 12628-UP

1шт.

16

22W-06-13160

FUSE¤ 20A

SN: 10001-UP

2шт.

|16

42A-06-12170

FUSE¤ 25A

SN: 11272-UP

1шт.

17

362-56-41190

PLATE¤ NAME,FUSE BOX

SN: 10001-UP

1шт.

18

362-56-41170

RELAY

SN: 10001-UP

1шт.

19

287-06-16420

BRACKET

SN: 10001-UP

1шт.

20

01435-00610

BOLT

SN: 10001-UP

1шт.

21

362-56-41291

PLATE

SN: 12628-UP

1шт.

|21

362-56-41290

PLATE

SN: 10001-12627

1шт.

22

01010-81016

BOLT

SN: 10001-UP

1шт.

23

01643-31032

WASHER

SN: 10001-UP

1шт.

24

362-56-41162

HARNESS

SN: 12754-UP

1шт.

|24

362-56-41161

HARNESS

SN: 12316-12753

1шт.

|24

362-56-41160

WIRING HARNESS

SN: 10001-12315

1шт.

24A

08034-20823

BAND

SN: 12754-UP

3шт.

25

08034-20519

BAND

SN: 10001-UP

10шт.

26

421-54-15520

CLIP

SN: 10001-UP

2шт.

Выбрано товаров: 39
