Komatsu
/
Погрузчики фронтальные
/
WA180-3L S/N A80001-UP
/
СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
/

FIG. F-A ТРАНСМИССИЯ - ТРУБЫ - CURRENT ВЕРСИЯ

Запчасти Komatsu WA180-3L FIG. F-A ТРАНСМИССИЯ - ТРУБЫ - CURRENT ВЕРСИЯ СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

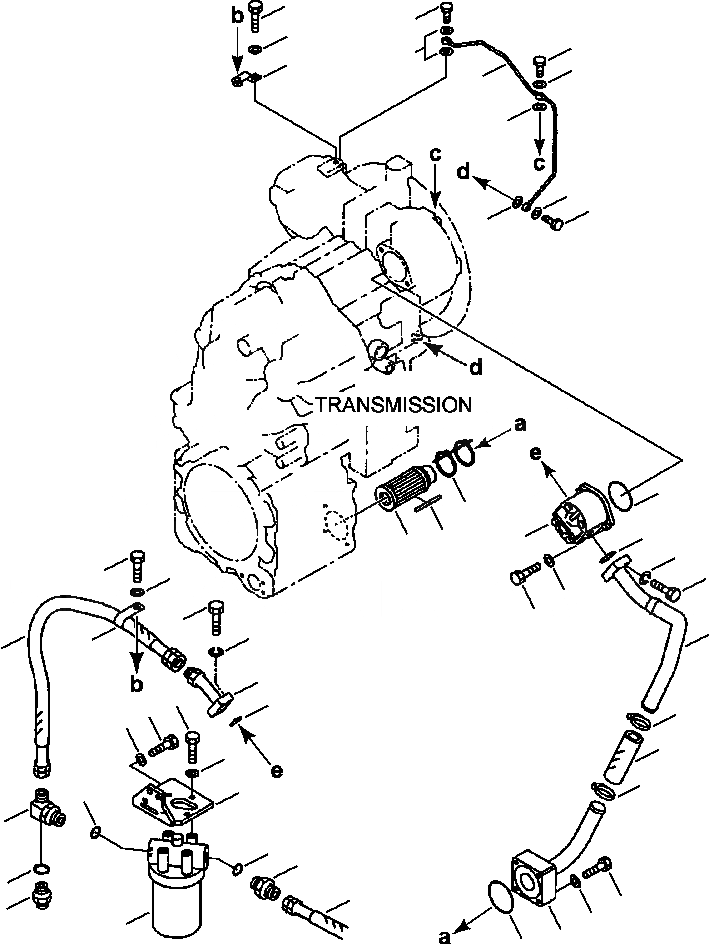

Схема запчастей Komatsu WA180-3L - FIG. F-A ТРАНСМИССИЯ - ТРУБЫ - CURRENT ВЕРСИЯ СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
30
37
31
37
38
34
38
36
38
38
37
38
2
12
21
1
13
11
23
22
30
31
4
3
26
20
27
29
28
24
6
25
8
19
9
18
7
19
5
33
32
33
35
40
41
16
39
17
10
14
15

№

Артикул

Название

Примечание

Количество

|$0

TRANSMISSION ASSEMBLY(SEE FIG. F4350-51A0)

SN: A80136-UP-UP

-1шт.

1

PUMP (SEE FIG. F4350-65A1)

SN: A80136-UP-UP

-1шт.

2

07000-02085

O-RING

SN: A80136-UP-UP

1шт.

3

01010-E1030

BOLT

SN: A80136-UP-UP

2шт.

4

01643-31032

WASHER

SN: A80136-UP-UP

2шт.

5

714-11-18830

SUPPORT - EARLIER VERSION

1шт.

|$7

OR

-1шт.

5

714-11-18760

SUPPORT - CURRENT VERSION

1шт.

6

01010-81035

BOLT

SN: A80136-UP-UP

4шт.

7

01643-31032

WASHER

SN: A80136-UP-UP

4шт.

8

01010-E1235

BOLT

SN: A80136-UP-UP

3шт.

9

01643-31232

WASHER

SN: A80136-UP-UP

3шт.

10

FILTER ASSEMBLY, BOLT-ON (SEE FIG. F4350-65A0)

-1шт.

|$16

OR

-1шт.

10

714-07-28701

FILTER ASSEMBLY, SPIN-ON - OIL TYPE

1шт.

|$19

714-07-28711

CARTRIDGE

1шт.

|$21

OR

-1шт.

10

714-07-28702

FILTER ASSEMBLY, SPIN-ON - OIL TYPE

SN: A80136-UP-UP

1шт.

|$24

714-07-28712

CARTRIDGE

SN: A80136-UP-UP

1шт.

|$25

419-15-14510

STRAINER ASSEMBLY

SN: A80136-UP-UP

1шт.

11

419-15-14650

STRAINER

SN: A80136-UP-UP

1шт.

12

419-15-14660

SPRING, SUPPORT - EARLIER VERSION

1шт.

|$29

OR

-1шт.

12

419-15-14661

SPRING, SUPPORT - CURRENT VERSION

1шт.

13

417-15-14660

MAGNET

SN: A80136-UP-UP

5шт.

14

714-11-18850

FLANGE

SN: A80136-UP-UP

1шт.

15

07000-02085

O-RING

SN: A80136-UP-UP

1шт.

16

01010-81065

BOLT

SN: A80136-UP-UP

4шт.

17

01643-31032

WASHER

SN: A80136-UP-UP

4шт.

18

419-15-14752

HOSE

SN: A80136-UP-UP

1шт.

19

07281-00489

CLAMP

SN: A80136-UP-UP

2шт.

20

714-11-18860

TUBE

SN: A80136-UP-UP

1шт.

21

07000-73035

O-RING

SN: A80136-UP-UP

1шт.

22

01010-81035

BOLT

SN: A80136-UP-UP

4шт.

23

01602-21030

WASHER, SPRING

SN: A80136-UP-UP

4шт.

24

714-11-18870

TUBE

SN: A80136-UP-UP

1шт.

25

07000-73028

O-RING

SN: A80136-UP-UP

1шт.

26

01010-E0835

BOLT

SN: A80136-UP-UP

4шт.

27

01602-20825

WASHER, SPRING

SN: A80136-UP-UP

4шт.

28

07102-20608

HOSE

SN: A80136-UP-UP

1шт.

29

08036-23014

CLIP

SN: A80136-UP-UP

1шт.

30

01010-81020

BOLT

SN: A80136-UP-UP

2шт.

31

01643-31032

WASHER

SN: A80136-UP-UP

2шт.

32

419-15-14641

ELBOW - EARLIER VERSION

1шт.

|$53

OR

-1шт.

32

714-11-18100

ELBOW - CURRENT VERSION

1шт.

33

07002-13334

O-RING

SN: A80136-UP-UP

2шт.

34

714-11-18880

PLATE

SN: A80136-UP-UP

1шт.

35

113-60-33270

NIPPLE

SN: A80136-UP-UP

1шт.

36

714-11-18891

TUBE

SN: A80136-UP-UP

1шт.

37

07206-30710

BOLT, JOINT

SN: A80136-UP-UP

3шт.

38

07005-01012

GASKET

SN: A80136-UP-UP

6шт.

39

07040-11007

PLUG - CURRENT VERSION

1шт.

40

07002-11023

O-RING - CURRENT VERSION

1шт.

41

HOSE, SUPPLY (SEE FIG. F4350-66A0)

SN: A80001-UP-UP

-1шт.

|$65

-1шт.

|$66

F1 - ITEMS 39 AND 40 ARE USED WITH THE CURRENT VERSION ELBOW.

-1шт.

|$67

-1шт.
