Запчасти Komatsu WA180-3 КЛАПАН УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (/) (НИЖНИЙ КЛАПАН)(№-(778)) ТРАНСМИССИЯ

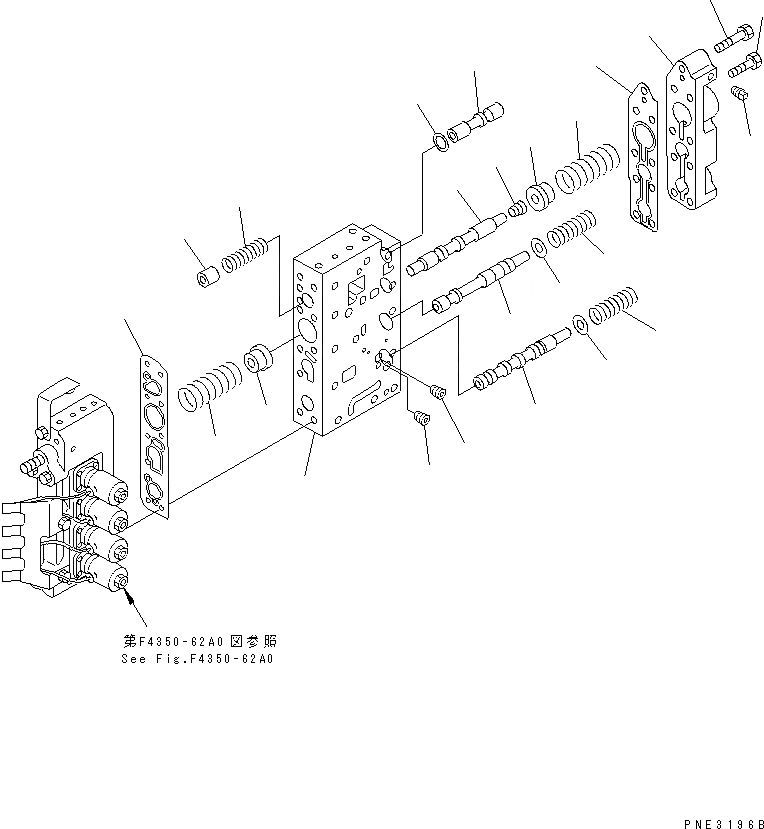

Схема запчастей Komatsu WA180-3 - КЛАПАН УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (/) (НИЖНИЙ КЛАПАН)(№-(778)) ТРАНСМИССИЯ
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
15
16
16
17
18
19
20
21

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$3

714-11-10002

TRANSMISSION ASS'Y

SN: 53001-@

1шт.

|$4

714-11-10042

TRANSMISSION ASS'Y,(FOR EMERGENCY STEERING)

SN: 53001-@

1шт.

|$$4

THESE ASSEMBLIES CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A0 TO F4350-66A0.

-1шт.

|$6

714-11-15020

CONTROL VALVE ASS'Y

SN: 53001-(67748)

1шт.

|$$6

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-60A0 TO F4350-62A0.

-1шт.

|$8

714-11-16101

VALVE ASS'Y,LOWER

SN: 53001-(67748)

1шт.

|$$8

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-61A0 AND F4350-62A0.

-1шт.

1

419-15-16521

BODY,LOWER

SN: 53001-@

1шт.

2

419-15-16530

COVER

SN: 53001-@

1шт.

3

419-15-16541

GASKET (K2)

SN: 53001-@

1шт.

4

419-15-16551

GASKET (K2)

SN: 53001-@

1шт.

5

419-15-16560

VALVE,T/C REGULATOR SELECTOR

SN: 53001-@

1шт.

6

714-11-15210

VALVE,FORWARD AND REVERSE SELECTOR

SN: 53001-@

1шт.

7

714-11-15230

VALVE,H-L SELECTOR

SN: 53001-@

1шт.

8

714-11-15220

VALVE,SPEED SELECTOR

SN: 53001-@

1шт.

9

419-15-16610

SPRING,T/C REGULATOR SELECTOR

SN: 53001-@

1шт.

10

419-15-16620

SPRING,RETURN

SN: 53001-@

2шт.

11

419-15-16631

SPACER,SPRING

SN: 53001-@

2шт.

12

02720-10104

PLUG

SN: 53001-@

1шт.

13

419-15-16640

RETAINER,SPRING

SN: 53001-@

1шт.

14

419-15-16650

SHIM, 1.0MM

SN: 53001-@

5шт.

15

417-15-17191

SLEEVE

SN: 53001-@

2шт.

16

417-15-17280

SPRING

SN: 53001-@

2шт.

17

07042-30108

PLUG

SN: 53001-@

1шт.

18

01010-81030

BOLT

SN: 53001-@

2шт.

19

01010-81055

BOLT

SN: 53001-@

7шт.

20

419-15-15640

PLUG

SN: 53001-@

1шт.

21

415-15-15430

PLUG

SN: 53001-@

1шт.

Выбрано товаров: 29
