WA180-1LC S/N A75001-UP
/
КОМПОНЕНТЫ ДВИГАТЕЛЯ & ЭЛЕКТРИКА
/

ЭЛЕКТРИКА ДВИГАТЕЛЬ ДАТЧИКS

Запчасти Komatsu WA180-1LC ЭЛЕКТРИКА ДВИГАТЕЛЬ ДАТЧИКS КОМПОНЕНТЫ ДВИГАТЕЛЯ & ЭЛЕКТРИКА

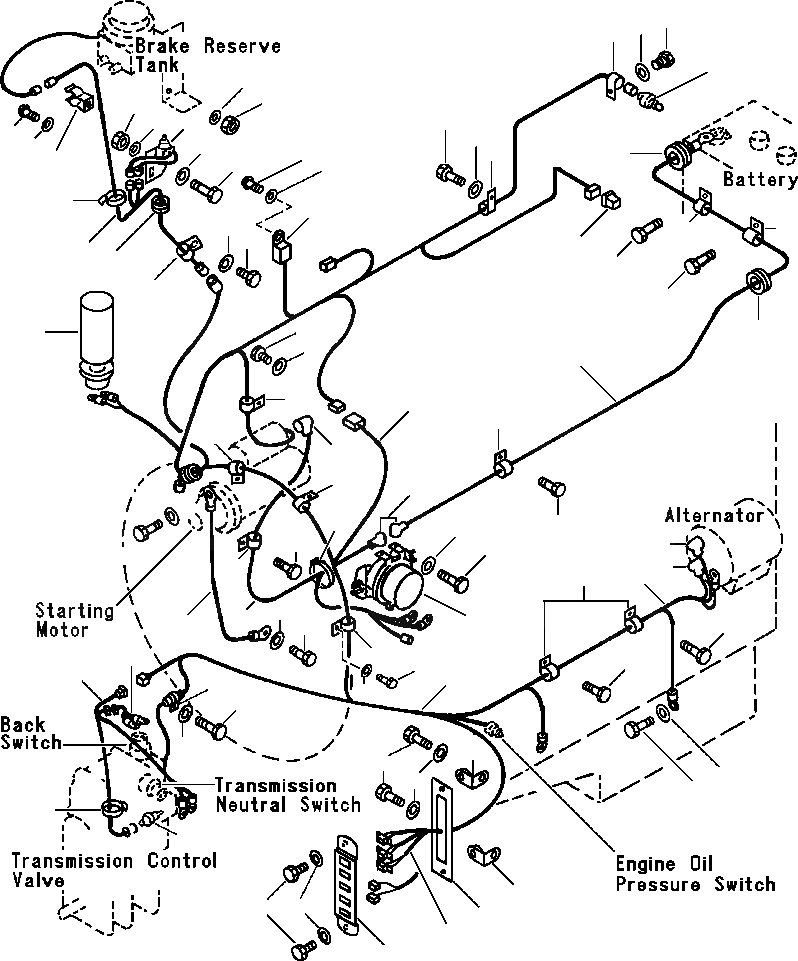

Схема запчастей Komatsu WA180-1LC - ЭЛЕКТРИКА ДВИГАТЕЛЬ ДАТЧИКS КОМПОНЕНТЫ ДВИГАТЕЛЯ & ЭЛЕКТРИКА
44
45
42
60
40
41
13
12
10
44
39
45
12
40
42
53
29
38
11
54
48
49
57
8
46
46
56
62
9
28
47
55
47
44
50
61
45
18
43
14
46
35
25
35
25
5
48
47
17
47
23
16
24
46
30
1
22
7A
19
15
20
21
31
35
31
36
7
1
32
37
33
34
4
5
27
6
26
48
4
5
6
3
1
2

№

Артикул

Название

Примечание

Количество

1

417-06-A1220

HARNESS, ENGINE SENSORS

1шт.

|$1

421-06-11970

DIODE

5шт.

2

417-06-12350

PLATE

1шт.

3

417-06-12360

PLATE

1шт.

4

6110-23-5331

BRACKET

2шт.

5

01010-30820

BOLT

4шт.

6

01643-30823

WASHER

4шт.

7

417-06-12372

HARNESS, TRANSMISSION SENSOR

1шт.

7A

417-06-12550

HARNESS, TRANSMISSION SWITCHES

1шт.

8

232-06-52410

SENSOR, TRANSMISSION OIL TEMPERATURE

1шт.

9

417-06-12381

HARNESS, PARKING BRAKE SWITCH

1шт.

10

417-06-11240

SWITCH, PARKING BRAKE

1шт.

11

01010-30820

BOLT

2шт.

12

01643-30823

WASHER

4шт.

13

01580-00806

NUT

2шт.

14

417-06-12391

HARNESS, BATTERY RELAY

1шт.

15

421-06-11930

RELAY, BATTERY

1шт.

|$17

NSS

RELAY

1шт.

|$18

01010-50816

BOLT

2шт.

|$19

01220-40408

SCREW

2шт.

|$20

01601-20410

WASHER

2шт.

|$21

01643-50823

WASHER

2шт.

16

01010-30825

BOLT

2шт.

17

01643-30823

WASHER

2шт.

18

417-06-12911

HARNESS, BATTERY TO BATTERY RELAY

1шт.

19

417-06-A1140

HARNESS, BATTERY RELAY TO STARTING MOTOR

1шт.

20

417-06-12420

WIRE, STARTING MOTOR GROUND

1шт.

21

01010-31020

BOLT

1шт.

22

01643-31032

WASHER

1шт.

23

08038-00519

CAP

1шт.

24

08038-02027

CAP

1шт.

25

08038-06031

CAP

3шт.

26

01010-31016

BOLT

1шт.

27

01643-31032

WASHER

1шт.

28

08037-01610

GROMMET

1шт.

29

416-06-11310

GROMMET

1шт.

30

08036-01814

CLIP

2шт.

31

01435-01220

BOLT

2шт.

32

08036-01814

CLIP

1шт.

33

01010-31220

BOLT

1шт.

34

01643-31232

WASHER

1шт.

35

08036-01814

CLIP

3шт.

36

01010-31020

BOLT

1шт.

37

01643-31032

WASHER

1шт.

38

08052-01711

CLIP

1шт.

39

01220-40612

SCREW

1шт.

40

01642-20608

WASHER

2шт.

41

01580-10605

NUT

1шт.

42

08036-10810

CLIP

2шт.

43

423-06-12640

CLIP

1шт.

44

01010-31020

BOLT

3шт.

45

01643-31032

WASHER

3шт.

46

08036-01414

CLIP

4шт.

47

01435-31020

BOLT

4шт.

48

08034-00519

STRAP, TIE

4шт.

49

287-06-16410

RELAY

1шт.

50

08037-03614

GROMMET

1шт.

53

01010-50610

BOLT

1шт.

54

01643-30623

WASHER

1шт.

55

08036-10810

CLIP

1шт.

56

01010-31016

BOLT

1шт.

57

01643-31032

WASHER

1шт.

60

416-06-A1121

SENSOR, ENGINE COOLANT TEMPERATURE

1шт.

61

CYLINDER, ETHER START (SEE PG 01-034)

-29шт.

62

206-01-A1150

SWITCH, ENGINE OIL PRESSURE

1шт.

Выбрано товаров: 65
