Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA150PZ-5 S/N H50001 - Up
/
E ЭЛЕКТРИКА
/

КОРПУС АККУМУЛЯТОРА

Запчасти Komatsu WA150PZ-5 КОРПУС АККУМУЛЯТОРА E ЭЛЕКТРИКА

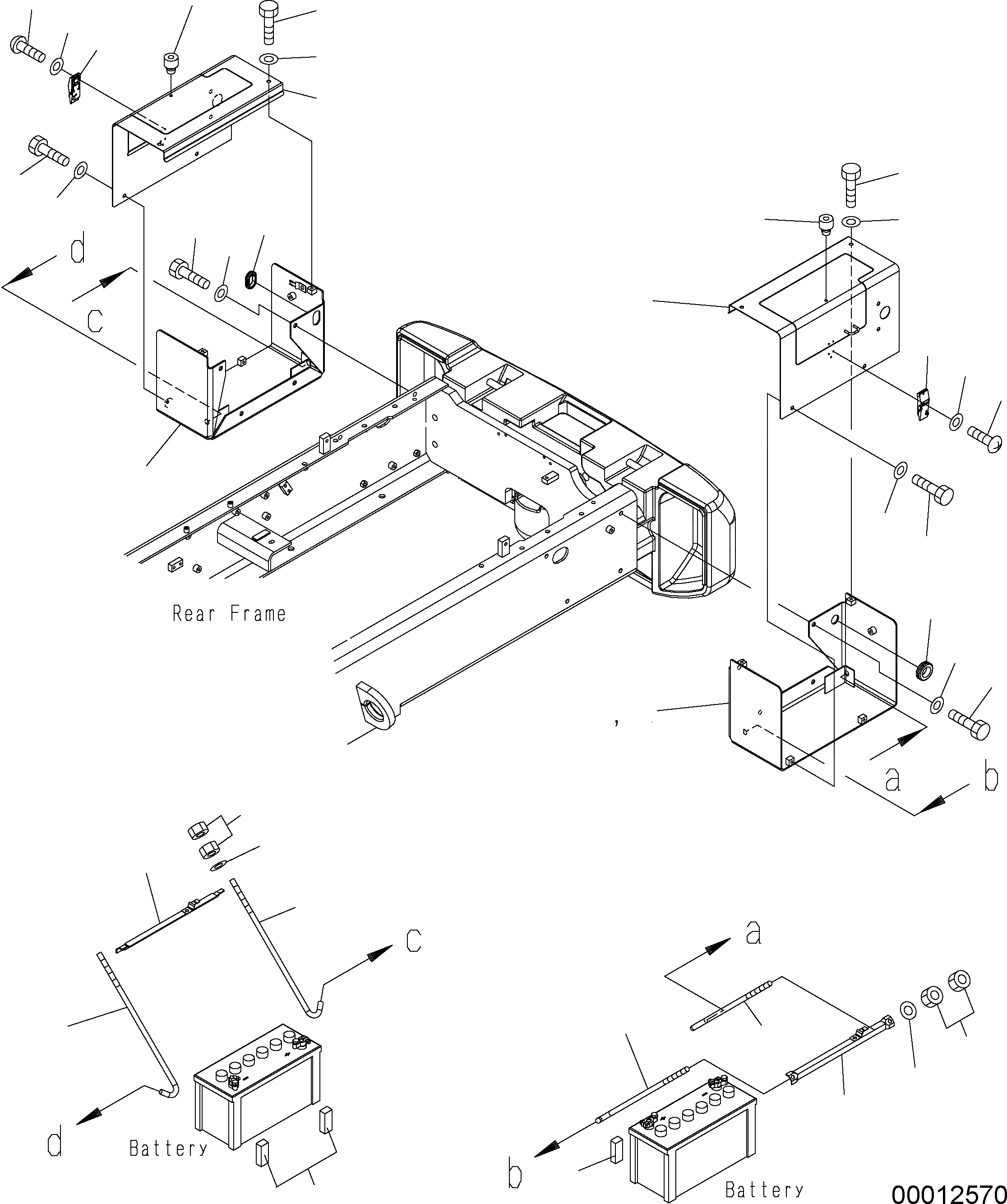

Схема запчастей Komatsu WA150PZ-5 - КОРПУС АККУМУЛЯТОРА E ЭЛЕКТРИКА
22
1A
18
20
19
17
21
16
13
20
21
14
15
7
5
6
9
10
12
11
4
14
13
8
3
2
1
26
25
23
24
24
24
24
26
25
23
27
27

№

Артикул

Название

Примечание

Количество

1

416-06-34113

BOX

SN: H50051-H50052

1шт.

1A

416-06-34114

BOX

SN: H50053-UP

1шт.

2

01010-81230

BOLT

SN: H50051-UP

4шт.

3

01643-31232

WASHER

SN: H50051-UP

4шт.

4

416-06-34123

BOX

SN: H50051-UP

1шт.

5

01010-81230

BOLT

SN: H50051-UP

4шт.

6

01643-31232

WASHER

SN: H50051-UP

4шт.

7

120-06-24110

GROMMET

SN: H50051-UP

1шт.

8

08037-02512

GROMMET

SN: H50051-UP

1шт.

9

416-06-34180

COVER

SN: H50051-UP

1шт.

10

421-09-12322

HOLDER

SN: H50051-UP

1шт.

11

01220-40410

SCREW

SN: H50051-UP

5шт.

12

01641-20405

WASHER

SN: H50051-UP

5шт.

13

01010-81020

BOLT

SN: H50051-UP

4шт.

14

01643-31032

WASHER

SN: H50051-UP

4шт.

15

415-54-11980

CUSHION

SN: H50051-UP

1шт.

16

416-06-34190

COVER

SN: H50051-UP

1шт.

17

421-09-12322

HOLDER

SN: H50051-UP

1шт.

18

01220-40410

SCREW

SN: H50051-UP

5шт.

19

01641-20405

WASHER

SN: H50051-UP

5шт.

20

01010-81020

BOLT

SN: H50051-UP

4шт.

21

01643-31032

WASHER

SN: H50051-UP

4шт.

22

415-54-11980

CUSHION

SN: H50051-UP

1шт.

23

418-06-31510

HOLDER

SN: H50051-UP

2шт.

24

417-06-11123

ROD

SN: H50051-UP

4шт.

25

01643-30823

WASHER

SN: H50051-UP

4шт.

26

426-09-H1140

NUT

SN: H50051-UP

8шт.

27

417-06-H1130

RUBBER

SN: H50051-UP

4шт.

Выбрано товаров: 28
