WA150-5 S/N H50001 - Up
/
B КОМПОНЕНТЫ ДВИГАТЕЛЯ
/

Э/ПРОВОДКА ДВИГАТЕЛЯ (/)

Запчасти Komatsu WA150-5 Э/ПРОВОДКА ДВИГАТЕЛЯ (/) B КОМПОНЕНТЫ ДВИГАТЕЛЯ

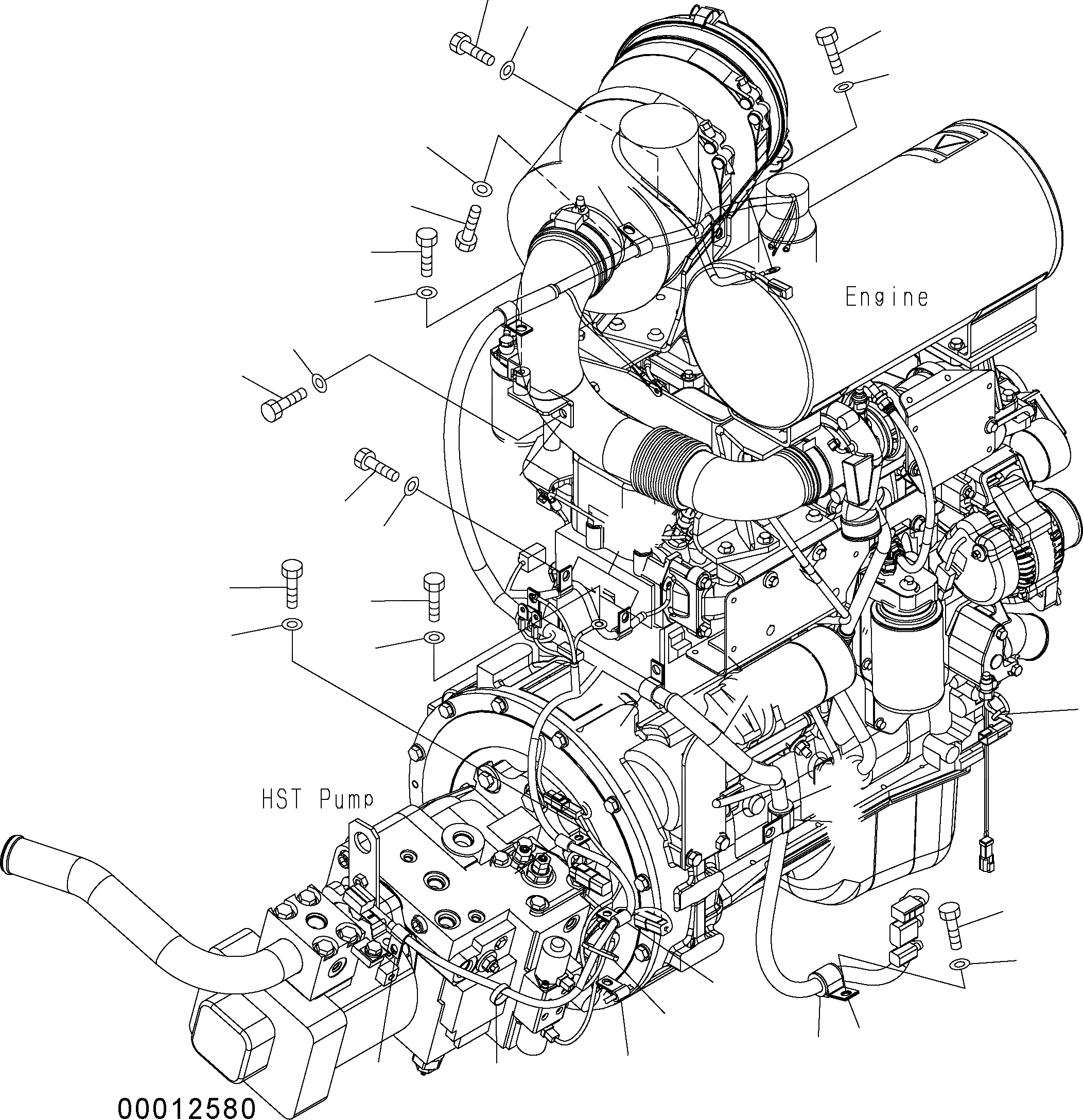

Схема запчастей Komatsu WA150-5 - Э/ПРОВОДКА ДВИГАТЕЛЯ (/) B КОМПОНЕНТЫ ДВИГАТЕЛЯ
15
6
16
19
20
13
16
14
15
7
8
11
10
9
15
13
16
17
19
18
20
1
23
6
3
2
13
4
5
13
21
2
3
12
13
22

№

Артикул

Название

Примечание

Количество

1

416-06-32353

WIRING HARNESS

SN: H50001-UP

1шт.

2

04434-52712

CLIP

SN: H50001-UP

2шт.

3

07095-20420

CUSHION

SN: H50001-UP

2шт.

4

01010-81020

BOLT

SN: H50001-UP

1шт.

5

01643-31032

WASHER

SN: H50001-UP

1шт.

6

04434-51912

CLIP

SN: H50001-UP

3шт.

7

01010-81020

BOLT

SN: H50001-UP

3шт.

8

01643-31032

WASHER

SN: H50001-UP

3шт.

9

416-06-31322

BRACKET

SN: H50001-UP

1шт.

10

01016-51035

BOLT

SN: H50001-UP

1шт.

11

01643-31032

WASHER

SN: H50001-UP

1шт.

12

04434-50812

CLIP

SN: H50001-UP

1шт.

13

04434-51012

CLIP

SN: H50001-UP

6шт.

14

04434-51412

CLIP

SN: H50001-UP

1шт.

15

01010-81020

BOLT

SN: H50001-UP

4шт.

16

01643-31032

WASHER

SN: H50001-UP

4шт.

17

01010-81025

BOLT

SN: H50001-UP

2шт.

18

01643-31032

WASHER

SN: H50001-UP

2шт.

19

01010-81016

BOLT

SN: H50001-UP

2шт.

20

01643-31032

WASHER

SN: H50001-UP

2шт.

21

08034-20519

BAND

SN: H50001-UP

1шт.

22

08034-40521

BAND

SN: H50001-UP

1шт.

23

08034-20310

BAND

SN: H50001-UP

1шт.

Выбрано товаров: 23
