Запчасти Komatsu WA150-5 ПЕРЕДАЧА (/) (ПРИВОД) СИЛОВАЯ ПЕРЕДАЧА

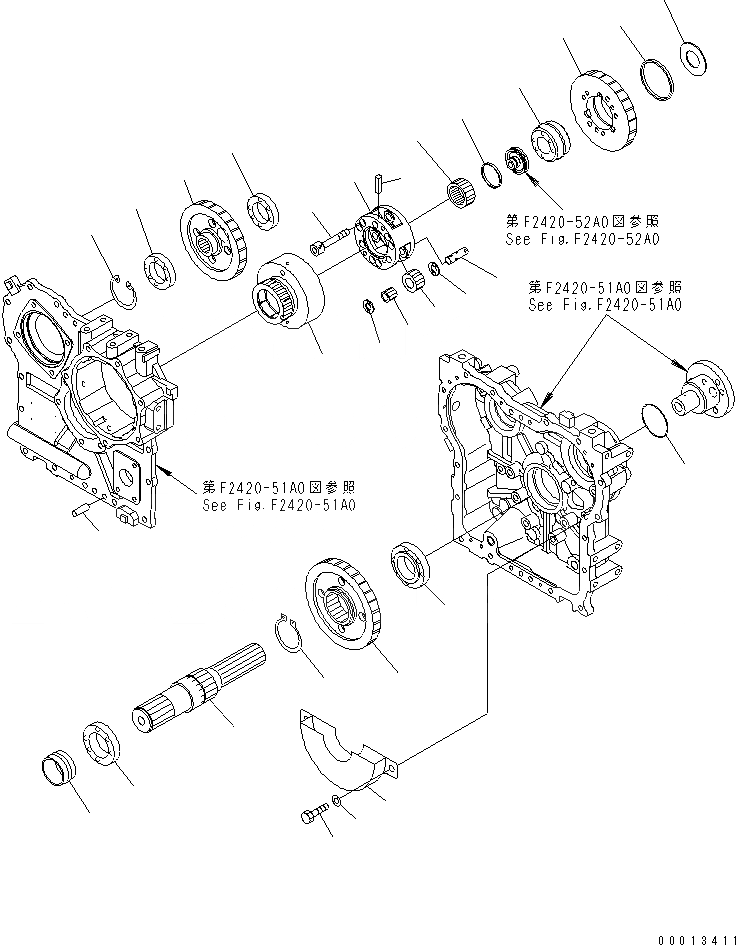

Схема запчастей Komatsu WA150-5 - ПЕРЕДАЧА (/) (ПРИВОД) СИЛОВАЯ ПЕРЕДАЧА
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28

Артикул

Название

Примечание

Количество

|$11

416-17-32016

TRANSFER ASS'Y

SN: 77112-UP

1шт.

|$12

416-17-32014

TRANSFER ASS'Y

SN: 75251-77111

1шт.

|$13

416-17-32013

TRANSFER ASS'Y

SN: 71755-75250

1шт.

|$14

416-17-32011

TRANSFER ASS'Y

SN: 65001-71754

1шт.

|$15

0

TRANSFER ASS'Y

SN: (65001-71372)

1шт.

|$$6

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F2420-51A0 TO F2420-54A0.

-1шт.

|$17

416-17-32006

TRANSFER ASS'Y

SN: 77112-UP

1шт.

|$18

416-17-32004

TRANSFER ASS'Y

SN: 75251-77111

1шт.

|$19

416-17-32003

TRANSFER ASS'Y

SN: 65001-75250

1шт.

|$20

0

TRANSFER ASS'Y

SN: (65001-71754)

1шт.

|$21

0

TRANSFER ASS'Y

SN: (65001-71372)

1шт.

|$$12

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F2420-51A2 AND F2420-52A0 TO F2420-54A0.

-1шт.

1

416-17-32212

GEAR

SN: 71755-UP

1шт.

1

416-17-32211

GEAR

SN: 65001-71754

1шт.

2

416-17-32220

GEAR

SN: 71755-UP

3шт.

2

124-15-52420

GEAR

SN: 65001-71754

3шт.

3

416-17-32610

RING

SN: 65001-UP

1шт.

4

416-17-32311

CARRIER

SN: 65001-UP

1шт.

5

416-17-32510

SHAFT

SN: 65001-UP

3шт.

6

416-17-39311

BEARING,NEEDLE

SN: 65001-UP

3шт.

7

416-17-32570

THRUST WASHER

SN: 65001-UP

6шт.

8

124-15-52960

PIN

SN: 65001-UP

3шт.

9

04020-01228

PIN

SN: 65001-UP

2шт.

10

01252-61060

BOLT

SN: 65001-UP

6шт.

11

416-17-33211

GEAR

SN: 65001-UP

1шт.

12

416-17-39320

BEARING

SN: 65001-UP

1шт.

13

07018-00603

SEAL RING

SN: 65001-UP

1шт.

14

07000-A2070

O-RING

SN: 65001-UP

1шт.

15

416-17-32830

PLATE

SN: 65001-UP

1шт.

16

416-17-39420

RING,SEAL

SN: 65001-UP

1шт.

17

416-17-33220

GEAR

SN: 65001-UP

1шт.

18

06040-06010

BEARING

SN: 65001-UP

2шт.

19

04065-08025

RING,SNAP

SN: 65001-UP

1шт.

20

416-17-33230

GEAR,OUTPUT

SN: 65001-UP

1шт.

21

04064-07025

RING,SNAP

SN: 65001-UP

1шт.

22

416-17-33410

BUFFLE

SN: 65001-UP

1шт.

23

01010-81225

BOLT

SN: 65001-UP

2шт.

24

01643-31232

WASHER

SN: 65001-UP

2шт.

25

416-17-32122

SHAFT

SN: 77112-UP

1шт.

25

416-17-32121

SHAFT

SN: 65001-77111

1шт.

26

417-17-32132

SPACER

SN: 65001-UP

1шт.

27

416-17-39330

BEARING

SN: 75251-UP

1шт.

27

06002-32012

BEARING

SN: 65001-75250

1шт.

28

06002-30211

BEARING

SN: 65001-UP

1шт.

Выбрано товаров: 44
