PITCH И ANGLE SNOW PНИЗ. (С SHOCK CANCEL ОТВАЛ) (/) (ЦИЛИНДР НАКЛОНА ЛИНИЯ)(№-)

Запчасти Komatsu WA150-3-XW PITCH И ANGLE SNOW PНИЗ. (С SHOCK CANCEL ОТВАЛ) (/)(ЦИЛИНДР НАКЛОНА ЛИНИЯ)(№-) СПЕЦ. APPLICATION ЧАСТИ

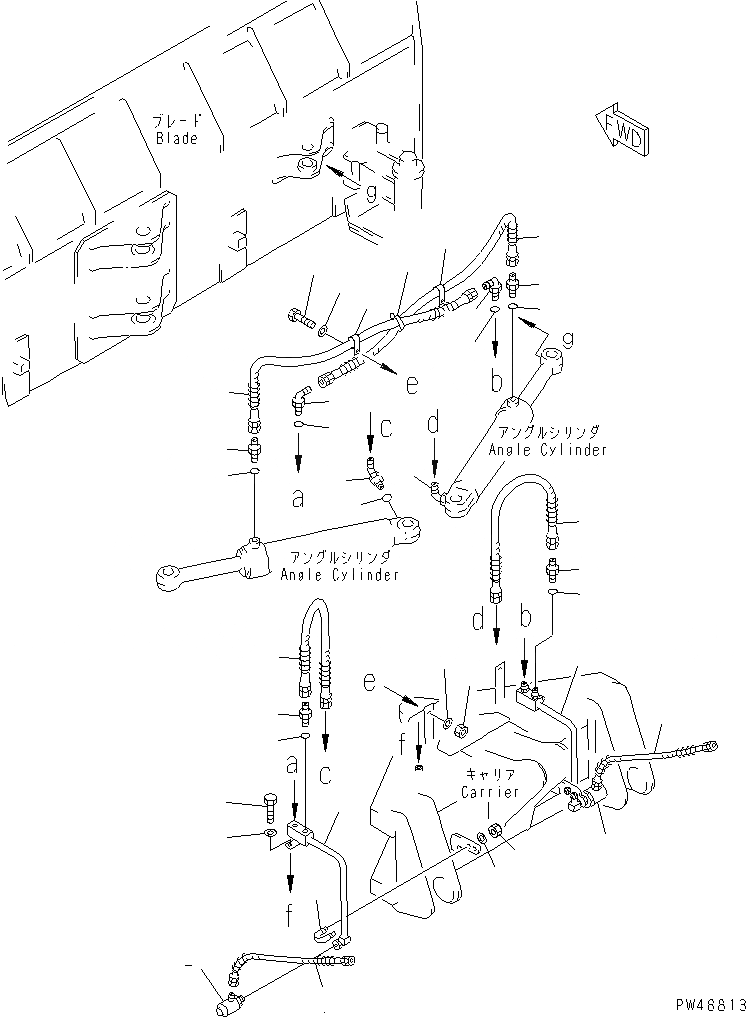

Схема запчастей Komatsu WA150-3-XW - PITCH И ANGLE SNOW PНИЗ. (С SHOCK CANCEL ОТВАЛ) (/) (ЦИЛИНДР НАКЛОНА ЛИНИЯ)(№-) СПЕЦ. APPLICATION ЧАСТИ
1
1
2
2
3
4
5
6
7
7
8
8
9
9
9
9
10
10
10
10
11
11
11
11
11
11
11
12
13
14
15
15
16
17
17
18
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

416-904-1220

HOSE

SN: 60001-UP

2шт.

2

41H-914-1250

JOINT,SWIVEL

SN: 60001-UP

2шт.

3

416-904-1311

TUBE,L.H.

SN: 60001-UP

1шт.

4

416-904-1321

TUBE,R.H.

SN: 60001-UP

1шт.

5

01010-61020

BOLT

SN: 60001-UP

2шт.

6

01643-31032

WASHER

SN: 60001-UP

2шт.

7

07123-20307

HOSE

SN: 60001-UP

2шт.

8

07123-20311

HOSE

SN: 60001-UP

2шт.

9

07230-20315

UNION

SN: 60001-UP

4шт.

10

07235-10315

ELBOW

SN: 60001-UP

4шт.

11

07002-12034

O-RING

SN: 60001-UP

8шт.

12

07283-22236

CLIP

SN: 60001-UP

2шт.

13

01597-01009

NUT

SN: 63001-UP

4шт.

|13

01599-01011

NUT

SN: 60001-63000

4шт.

14

01643-31032

WASHER

SN: 60001-UP

4шт.

15

421-09-12170

CLIP

SN: 60001-UP

2шт.

16

01010-31025

BOLT

SN: 60001-UP

2шт.

17

01643-31032

WASHER

SN: 60001-UP

4шт.

18

01580-01008

NUT

SN: 60001-UP

2шт.

19

08034-00823

BAND

SN: 60001-UP

1шт.

Выбрано товаров: 20
