Запчасти Komatsu WA150-3-X ГИДРОЛИНИЯ (ЛИНИЯ ГИДРОЦИЛИНДРА КОВША) (ДЛЯ ВЫСОК. ПОДЪЕМА РУКОЯТЬ) (БОЛЬШ. ТИП)(№-) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ

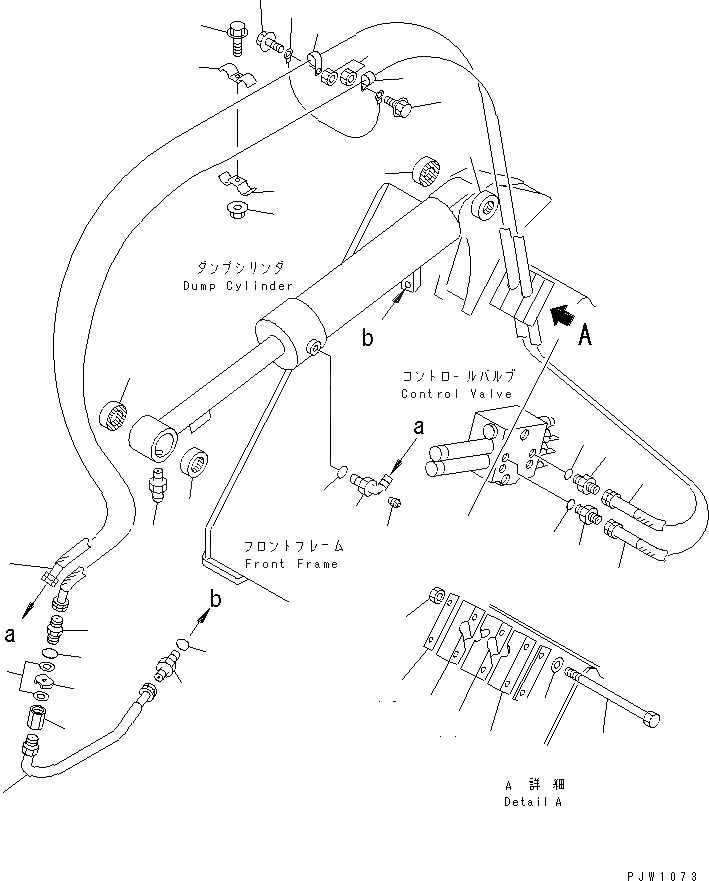

Схема запчастей Komatsu WA150-3-X - ГИДРОЛИНИЯ (ЛИНИЯ ГИДРОЦИЛИНДРА КОВША) (ДЛЯ ВЫСОК. ПОДЪЕМА РУКОЯТЬ) (БОЛЬШ. ТИП)(№-) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
33
34
35
35
36
37
38
39
40
41
42
43
44
1
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
21
21
22
23
24
25
26
27
28
29
29
30
30
31

Артикул

Название

Примечание

Количество

1

417-62-23120

HOSE

SN: 11258-UP

2шт.

2

417-62-23590

UNION

SN: 11258-UP

2шт.

3

07002-12434

O-RING

SN: 11258-UP

2шт.

4

417-62-13580

NIPPLE

SN: 11258-UP

1шт.

5

417-62-13790

VENT

SN: 11258-UP

1шт.

6

01642-21016

WASHER

SN: 11258-UP

2шт.

7

417-62-13720

NIPPLE

SN: 11258-UP

1шт.

8

07002-13034

O-RING

SN: 11258-UP

1шт.

9

417-870-1110

TUBE

SN: 11258-UP

1шт.

|10

417-62-13452

RUBBER ASS'Y

SN: 11258-UP

1шт.

10

417-62-13631

RUBBER

SN: 11258-UP

1шт.

11

417-62-13641

RUBBER

SN: 11258-UP

1шт.

12

417-62-13651

RUBBER

SN: 11258-UP

1шт.

13

417-62-23550

PLATE

SN: 11258-UP

1шт.

14

01011-51045

BOLT

SN: 11258-UP

2шт.

15

01594-01008

NUT

SN: 11258-UP

2шт.

16

01643-31032

WASHER

SN: 11258-UP

2шт.

17

424-09-12570

CLIP

SN: 11258-UP

2шт.

18

419-62-13460

WIRE

SN: 11258-UP

1шт.

19

01435-01225

BOLT

SN: 11258-UP

2шт.

20

01584-01210

NUT

SN: 11258-UP

2шт.

21

417-62-13470

CLAMP

SN: 11258-UP

2шт.

22

01435-01050

BOLT

SN: 11258-UP

1шт.

23

01584-01008

NUT

SN: 11258-UP

1шт.

24

07235-50628

ELBOW

SN: 11258-UP

1шт.

25

07002-12434

O-RING

SN: 11258-UP

1шт.

26

07042-20108

PLUG

SN: 11258-UP

1шт.

27

07230-20628

UNION

SN: 11258-UP

1шт.

28

07002-12434

O-RING

SN: 11258-UP

1шт.

29

416-09-11140

SEAL,DUST

SN: 11258-UP

2шт.

30

416-09-11120

SEAL,DUST

SN: 11258-UP

2шт.

31

07020-00000

FITTING,GREASE

SN: 11258-UP

1шт.

Выбрано товаров: 32
