КОРПУС ТРАНСМИССИИ (/)(№-9999)

Запчасти Komatsu WA150-1 КОРПУС ТРАНСМИССИИ (/)(№-9999) ТРАНСМИССИЯ

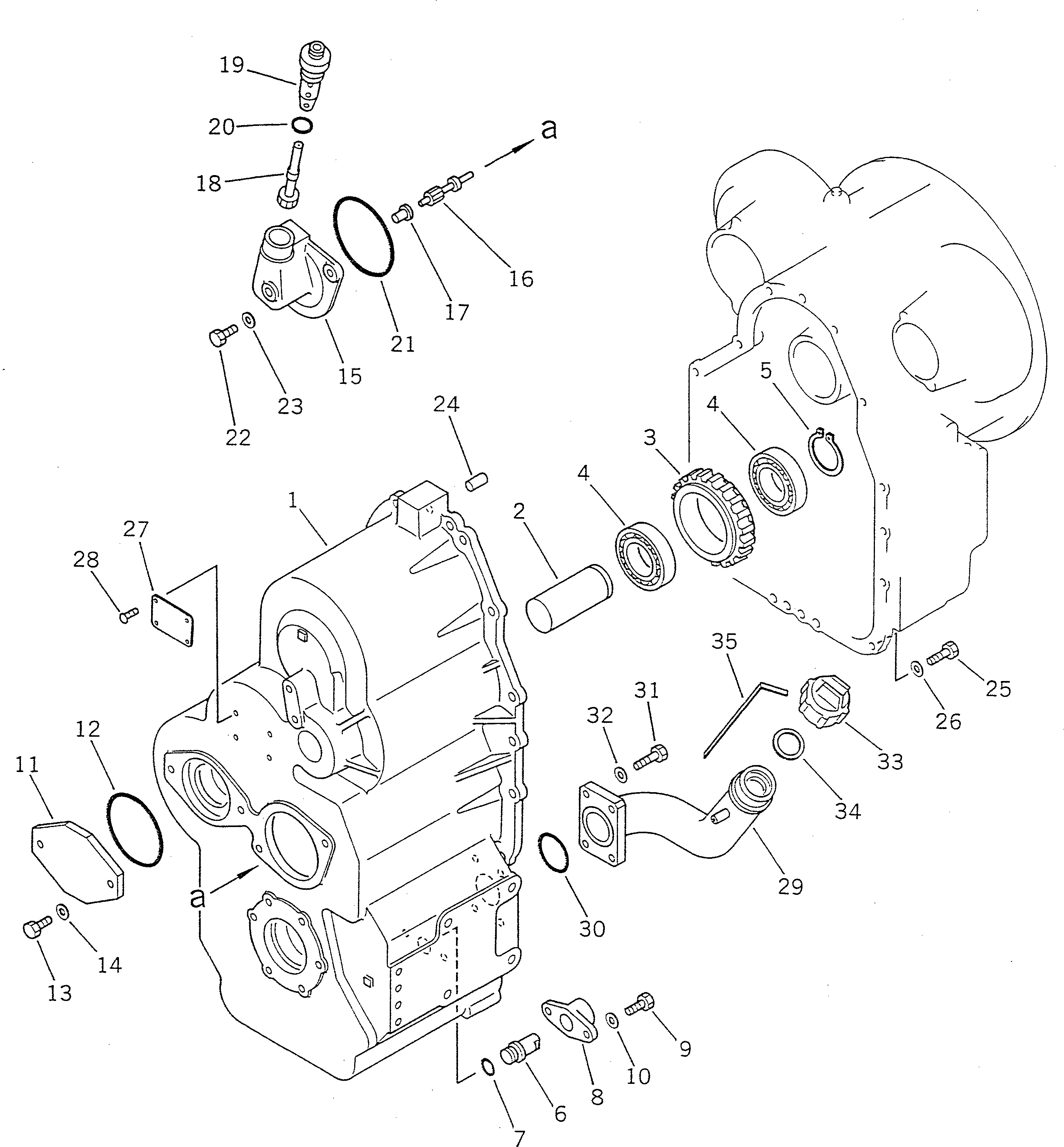

Схема запчастей Komatsu WA150-1 - КОРПУС ТРАНСМИССИИ (/)(№-9999) ТРАНСМИССИЯ
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

417-15-11001

TRANSMISSION ASS'Y

SN: 10001-19999

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2111 TO 2171.

-1шт.

|1

417-15-18102

CASE ASS'Y

SN: 10121-19999

1шт.

|1

0

CASE ASS'Y

SN: 10001-10120

1шт.

1

0

CASE

SN: 10121-19999

1шт.

|1

0

CASE

SN: 10001-10120

1шт.

2

0

SHAFT,IDLER

SN: 10001-@

1шт.

3

417-15-12822

GEAR,IDLER

SN: 10001-@

1шт.

4

06033-06211

BEARING

SN: 10001-@

2шт.

5

04064-05520

RING,SNAP

SN: 10001-@

1шт.

6

424-15-13820

PLUG,OIL DRAIN

SN: 10001-19999

1шт.

7

07002-02434

O-RING (K1)

SN: 10001-@

1шт.

8

419-15-18230

COVER

SN: 10204-19999

1шт.

|8

0

COVER

SN: 10001-10203

1шт.

9

01010-31230

BOLT

SN: 10001-19999

2шт.

10

01643-31232

WASHER

SN: 10001-19999

2шт.

11

419-15-14220

COVER

SN: 10001-19999

1шт.

12

07000-02105

O-RING (K1)

SN: 10001-19999

1шт.

13

01010-31235

BOLT

SN: 10001-19999

2шт.

14

01643-31232

WASHER

SN: 10001-19999

2шт.

15

417-15-13451

COVER

SN: 10001-19999

1шт.

16

417-15-13510

GEAR,WORM

SN: 10180-19999

1шт.

|16

417-15-13410

GEAR

SN: 10001-10179

1шт.

17

417-15-13460

BUSHING,WORM

SN: 10001-@

1шт.

18

417-15-13520

GEAR

SN: 10180-19999

1шт.

|18

417-15-13421

GEAR

SN: 10001-10179

1шт.

19

417-15-13431

SLEEVE

SN: 10001-@

1шт.

20

07002-03334

O-RING (K1)

SN: 10001-19999

1шт.

21

07000-02125

O-RING (K1)

SN: 10001-19999

1шт.

22

01010-31235

BOLT

SN: 10001-@

2шт.

23

01643-31232

WASHER

SN: 10001-@

2шт.

24

04020-01434

PIN

SN: 10001-@

2шт.

25

01010-31235

BOLT

SN: 10001-19999

14шт.

26

01643-31232

WASHER

SN: 10001-19999

14шт.

27

22X-22-13171

PLATE¤ NAME,(LIMITED SUPPLY)

SN: .-@

1шт.

|27

0

PLATE¤ NAME,(LIMITED SUPPLY)

SN: 10001-.

1шт.

28

04418-03060

SCREW

SN: 10001-@

4шт.

29

417-15-14412

FILLER,TUBE

SN: 10001-19999

1шт.

|29

416-879-1730

TUBE,TUBE (FOR MULTI COUPLER)

SN: 10001-19999

1шт.

30

07000-02065

O-RING (K1)

SN: 10001-@

1шт.

31

01010-31040

BOLT

SN: 10001-@

4шт.

32

01643-31032

WASHER

SN: 10001-@

4шт.

33

07051-01000

CAP

SN: 10001-19999

1шт.

34

07051-00003

GASKET

SN: 10001-19999

1шт.

35

417-15-14431

GAUGE

SN: 10001-19999

1шт.

36

419-15-18130

LIQUID GASKET,(NOT SHOWN) (K1)

SN: 10001-@

1шт.
