WA1200-6 S/N 60004-UP (KAL Spec. (Chassis only))
/
ЧАСТИ КОРПУСАS И КРЫШКИ
/
ПЛАТФОРМА ГРУППА
/

ПЛАТФОРМА ГРУППА, ПЛАТФОРМА (/) (№-)

Запчасти Komatsu WA1200-6 ПЛАТФОРМА ГРУППА, ПЛАТФОРМА (/) (№-) ПЛАТФОРМА ГРУППА

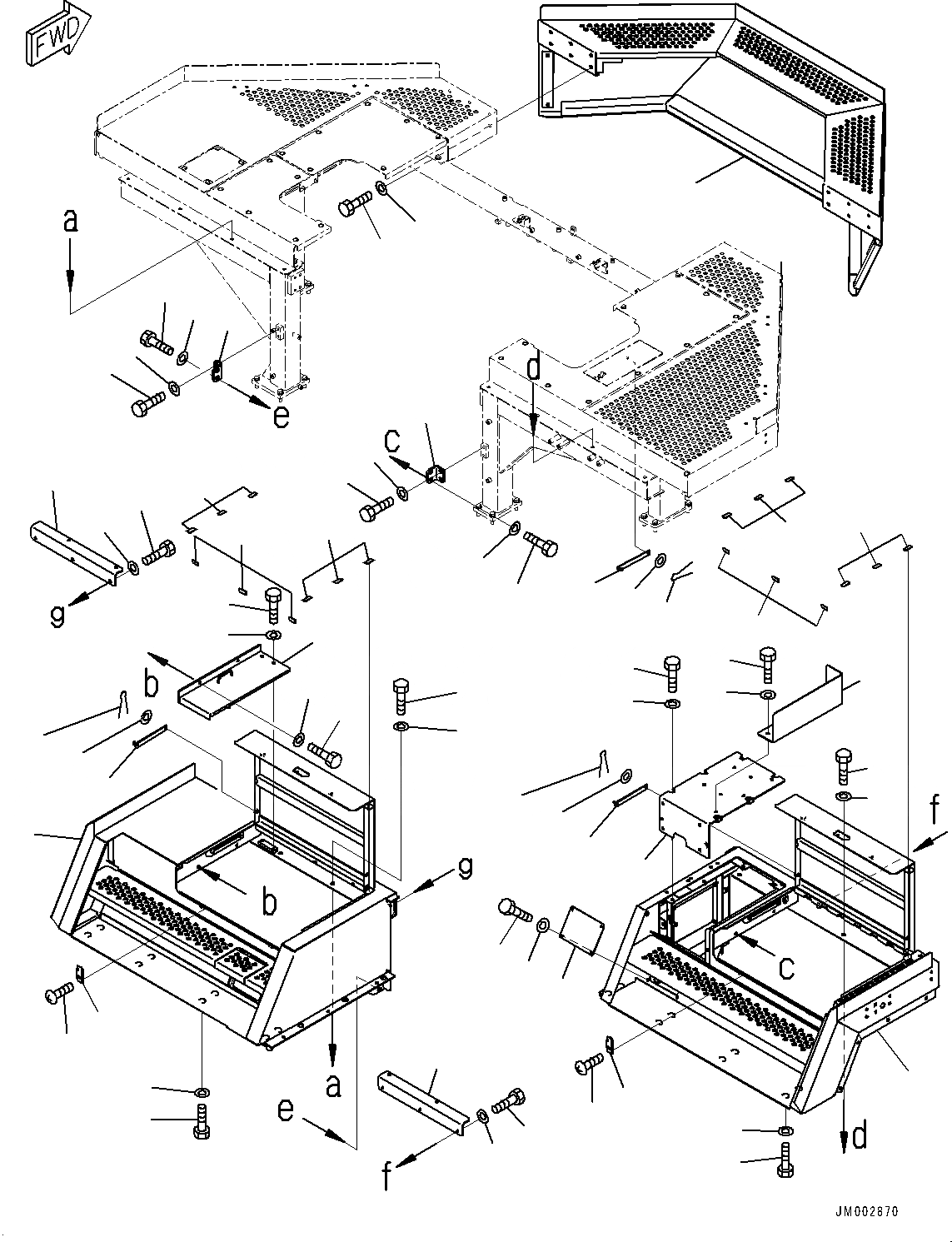

Схема запчастей Komatsu WA1200-6 - ПЛАТФОРМА ГРУППА, ПЛАТФОРМА (/) (№-) ПЛАТФОРМА ГРУППА
5
6
11
12
13
7
8
14
15
16
31
32
33
34
35
18
17
8
8
10
9
10
9
39
40
41
45
46
47
20
20
20
21
22
29
30
26
27
28
50
49
42
43
36
44
48
37
38
25
24
25
24
23
3
2
1
21
22
19
12
13
4

№

Артикул

Название

Примечание

Количество

1

421-06-24230

Bar

SN: 60004-60014

1шт.

2

01640-20816

Washer

SN: 60004-60014

1шт.

3

04050-12015

Pin, Cotter

SN: 60004-60014

1шт.

4

42C-54-16651

Cover

SN: 60004-60014

1шт.

5

01010-81435

Bolt

SN: 60004-60014

12шт.

6

01643-31445

Washer, Flat

SN: 60004-60014

12шт.

7

42C-54-18240

Floor,L.H.

SN: 60004-60014

1шт.

7

416-09-12230

Hinge

SN: 60004-60014

1шт.

7

416-09-12250

Hinge

SN: 60004-60014

2шт.

|$9

09466-00006

Knob

SN: 60004-60014

1шт.

8

421-09-21420

Sheet

SN: 60004-60014

8шт.

9

01010-81435

Bolt

SN: 60004-60014

12шт.

10

01643-31445

Washer, Flat

SN: 60004-60014

12шт.

11

42C-54-15390

Plate

SN: 60004-60014

1шт.

12

01010-81435

Bolt

SN: 60004-60014

4шт.

13

01643-31445

Washer, Flat

SN: 60004-60014

4шт.

14

421-06-24230

Bar

SN: 60004-60014

1шт.

15

01640-20816

Washer

SN: 60004-60014

1шт.

16

04050-12015

Pin, Cotter

SN: 60004-60014

1шт.

17

421-09-12322

Holder

SN: 60004-60014

2шт.

18

01023-10412

Screw

SN: 60004-60014

10шт.

19

42C-Z89-3451

Frame,R.H.

SN: 60004-60014

1шт.

|$22

427-54-32350

Hinge

SN: 60004-60014

2шт.

|$23

09466-00006

Knob

SN: 60004-60014

1шт.

20

421-09-21420

Sheet

SN: 60004-60014

6шт.

21

01010-81435

Bolt

SN: 60004-60014

12шт.

22

01643-31445

Washer, Flat

SN: 60004-60014

12шт.

23

42C-54-15390

Plate

SN: 60004-60014

1шт.

24

01010-81435

Bolt

SN: 60004-60014

4шт.

25

01643-31445

Washer, Flat

SN: 60004-60014

4шт.

26

421-06-24230

Bar

SN: 60004-60014

1шт.

27

01640-20816

Washer

SN: 60004-60014

1шт.

28

04050-12015

Pin, Cotter

SN: 60004-60014

1шт.

29

421-09-12322

Holder

SN: 60004-60014

2шт.

30

01023-10412

Screw

SN: 60004-60014

10шт.

31

42C-54-15522

Cover

SN: 60004-60014

1шт.

32

01010-81220

Bolt

SN: 60004-60014

2шт.

33

01643-31232

Washer

SN: 60004-60014

2шт.

34

01010-81230

Bolt

SN: 60004-60014

2шт.

35

01643-31232

Washer

SN: 60004-60014

2шт.

36

42C-Z89-3461

Cover

SN: 60004-60014

1шт.

37

01010-81225

Bolt

SN: 60004-60014

8шт.

38

01643-31232

Washer

SN: 60004-60014

8шт.

39

42C-54-13190

Cover

SN: 60004-60014

1шт.

40

01010-81225

Bolt

SN: 60004-60014

3шт.

41

01643-31232

Washer

SN: 60004-60014

3шт.

42

42C-Z89-3470

Cover

SN: 60004-60014

1шт.

43

01010-81020

Bolt

SN: 60004-60014

4шт.

44

01643-31032

Washer

SN: 60004-60014

4шт.

45

42C-54-16981

Bracket

SN: 60004-60014

1шт.

46

01010-81230

Bolt

SN: 60004-60014

3шт.

47

01643-31232

Washer

SN: 60004-60014

3шт.

48

42C-54-16991

Bracket

SN: 60004-60014

1шт.

49

01010-81230

Bolt

SN: 60004-60014

3шт.

50

01643-31232

Washer

SN: 60004-60014

3шт.

Выбрано товаров: 55
