Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA1200-6 S/N 60004-UP (KAL Spec. (Chassis only))
/
ЧАСТИ КОРПУСАS И КРЫШКИ
/
ПЛАТФОРМА ГРУППА
/

ПЛАТФОРМА ГРУППА, ПЛАТФОРМА (/) (№-)

Запчасти Komatsu WA1200-6 ПЛАТФОРМА ГРУППА, ПЛАТФОРМА (/) (№-) ПЛАТФОРМА ГРУППА

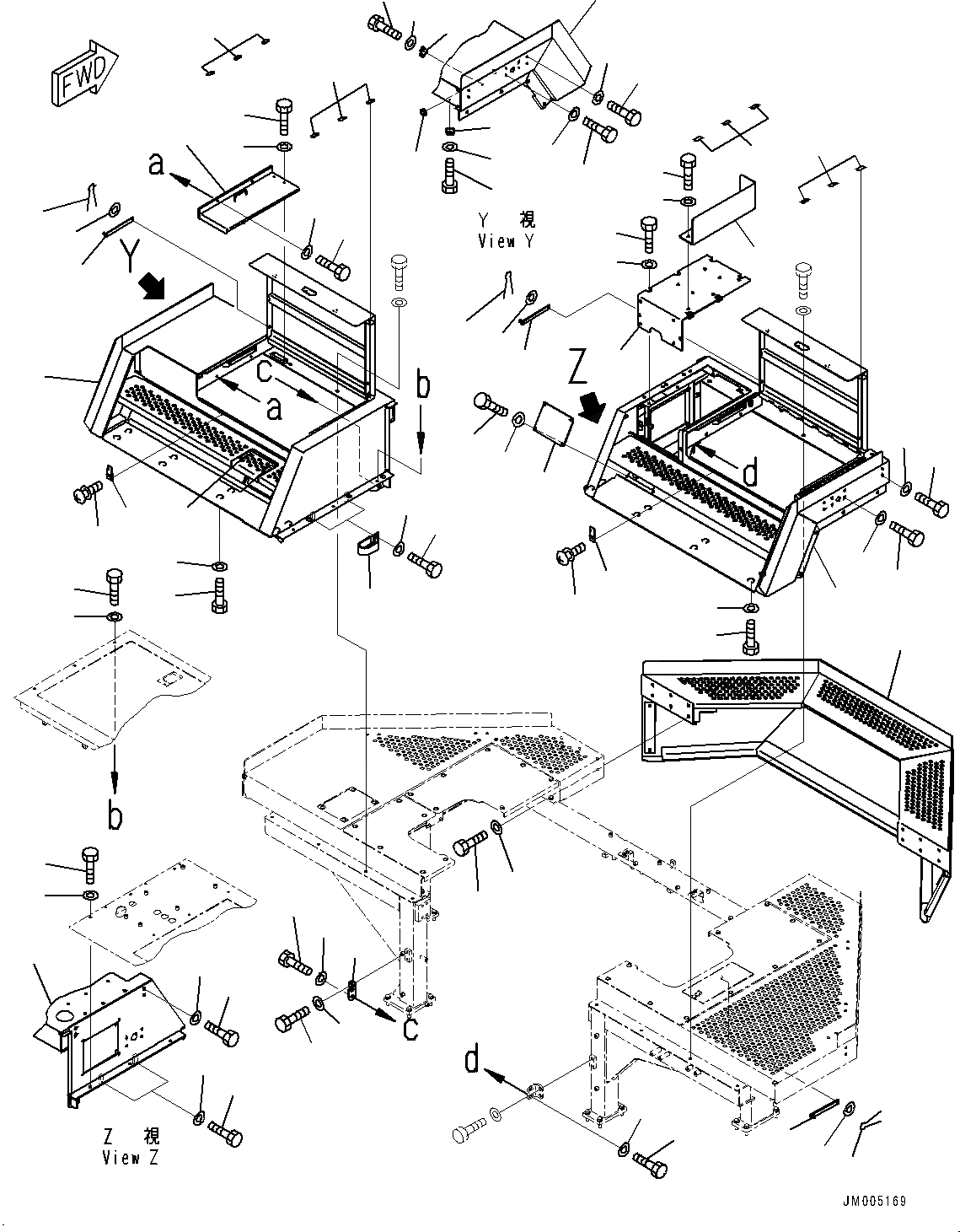

Схема запчастей Komatsu WA1200-6 - ПЛАТФОРМА ГРУППА, ПЛАТФОРМА (/) (№-) ПЛАТФОРМА ГРУППА
41
42
47
46
34
33
32
45
49
48
39
40
40
32
1
2
3
43
44
35
5
6
36
37
38
4
11
12
9
10
8
16
17
22
21
20
19
18
15
14
13
8
7
8
53
52
28
27
29
51
50
25
26
54
55
65
66
33
34
23
24
7
39
62
63
56
64
57
58
59
60
61
68
67
30
31

№

Артикул

Название

Примечание

Количество

1

421-06-24230

Bar

SN: 60015-UP

1шт.

2

01640-20816

Washer

SN: 60015-UP

1шт.

3

04050-12015

Pin, Cotter

SN: 60015-UP

1шт.

4

42C-54-16651

Cover

SN: 60015-UP

1шт.

5

01010-81435

Bolt

SN: 60015-UP

12шт.

6

01643-31445

Washer, Flat

SN: 60015-UP

12шт.

7

42C-54-18240

Floor,L.H.

SN: 60015-UP

1шт.

7

416-09-12230

Hinge

SN: 60015-UP

1шт.

7

416-09-12250

Hinge

SN: 60015-UP

2шт.

|$9

09466-00006

Knob

SN: 60015-UP

1шт.

8

421-09-21420

Sheet

SN: 60015-UP

8шт.

9

01010-81435

Bolt

SN: 60015-UP

8шт.

10

01643-31445

Washer, Flat

SN: 60015-UP

8шт.

11

01010-81435

Bolt

SN: 60015-UP

2шт.

12

01643-31445

Washer, Flat

SN: 60015-UP

2шт.

13

421-06-24230

Bar

SN: 60015-UP

1шт.

14

01640-20816

Washer

SN: 60015-UP

1шт.

15

04050-12015

Pin, Cotter

SN: 60015-UP

1шт.

16

421-09-12322

Holder

SN: 60015-UP

2шт.

17

01023-10412

Screw

SN: 60015-UP

10шт.

18

42C-54-15522

Cover

SN: 60015-UP

1шт.

19

01010-81220

Bolt

SN: 60015-UP

2шт.

20

01643-31232

Washer

SN: 60015-UP

2шт.

21

01010-81230

Bolt

SN: 60015-UP

2шт.

22

01643-31232

Washer

SN: 60015-UP

2шт.

23

01010-81230

Bolt

SN: 60015-UP

3шт.

24

01643-31232

Washer

SN: 60015-UP

3шт.

25

01010-D1235

Bolt

SN: 60015-UP

4шт.

26

01643-71232

Washer

SN: 60015-UP

4шт.

27

01010-81020

Bolt

SN: 60015-UP

2шт.

28

01643-31032

Washer

SN: 60015-UP

2шт.

29

569-06-61980

Clip

SN: 60022-UP

2шт.

30

01010-81030

Bolt

SN: 60015-UP

4шт.

31

01643-31032

Washer

SN: 60015-UP

4шт.

32

600-051-2080

Clip

SN: 60015-UP

2шт.

33

01010-81016

Bolt

SN: 60015-UP

2шт.

34

01643-31032

Washer

SN: 60015-UP

2шт.

35

08037-02512

Grommet

SN: 60015-UP

1шт.

36

42C-54-15390

Plate

SN: 60015-UP

1шт.

37

01010-81435

Bolt

SN: 60015-UP

2шт.

38

01643-31445

Washer, Flat

SN: 60015-UP

2шт.

39

42C-Z89-3451

Frame

SN: 60015-UP

1шт.

|$42

427-54-32350

Hinge

SN: 60015-UP

2шт.

40

421-09-21420

Sheet

SN: 60015-UP

6шт.

41

01010-81435

Bolt

SN: 60015-UP

8шт.

42

01643-31445

Washer, Flat

SN: 60015-UP

8шт.

43

01010-81435

Bolt

SN: 60015-UP

2шт.

44

01643-31445

Washer, Flat

SN: 60015-UP

2шт.

45

421-06-24230

Bar

SN: 60015-UP

1шт.

46

01640-20816

Washer

SN: 60015-UP

1шт.

47

04050-12015

Pin, Cotter

SN: 60015-UP

1шт.

48

421-09-12322

Holder

SN: 60015-UP

2шт.

49

01023-10412

Screw

SN: 60015-UP

10шт.

50

01010-81230

Bolt

SN: 60015-UP

3шт.

51

01643-31232

Washer

SN: 60015-UP

3шт.

52

01010-D1235

Bolt

SN: 60015-UP

6шт.

53

01643-71232

Washer

SN: 60015-UP

6шт.

54

01010-D1235

Bolt

SN: 60015-UP

4шт.

55

01643-71232

Washer

SN: 60015-UP

4шт.

56

42C-Z89-3461

Cover

SN: 60015-UP

1шт.

57

01010-81225

Bolt

SN: 60015-UP

8шт.

58

01643-31232

Washer

SN: 60015-UP

8шт.

59

42C-54-13190

Cover

SN: 60015-UP

1шт.

60

01010-81225

Bolt

SN: 60015-UP

3шт.

61

01643-31232

Washer

SN: 60015-UP

3шт.

62

42C-Z89-3470

Cover

SN: 60015-UP

1шт.

63

01010-81020

Bolt

SN: 60015-UP

4шт.

64

01643-31032

Washer

SN: 60015-UP

4шт.

65

01010-81016

Bolt

SN: 60015-UP

2шт.

66

01643-31032

Washer

SN: 60015-UP

2шт.

67

01010-81030

Bolt

SN: 60015-UP

4шт.

68

01643-31032

Washer

SN: 60015-UP

4шт.

Выбрано товаров: 72
