Komatsu
/
Погрузчики фронтальные
/
WA1200-6 S/N 60004-UP (KAL Spec. (Chassis only))
/
ЧАСТИ КОРПУСАS И КРЫШКИ
/
ЗАЩИТА РАДИАТОРА AND КАПОТ
/

ЗАЩИТА РАДИАТОРА AND КАПОТ, БОКОВ. КРЫШКА (/) (№-)

Запчасти Komatsu WA1200-6 ЗАЩИТА РАДИАТОРА AND КАПОТ, БОКОВ. КРЫШКА (/) (№-) ЗАЩИТА РАДИАТОРА AND КАПОТ

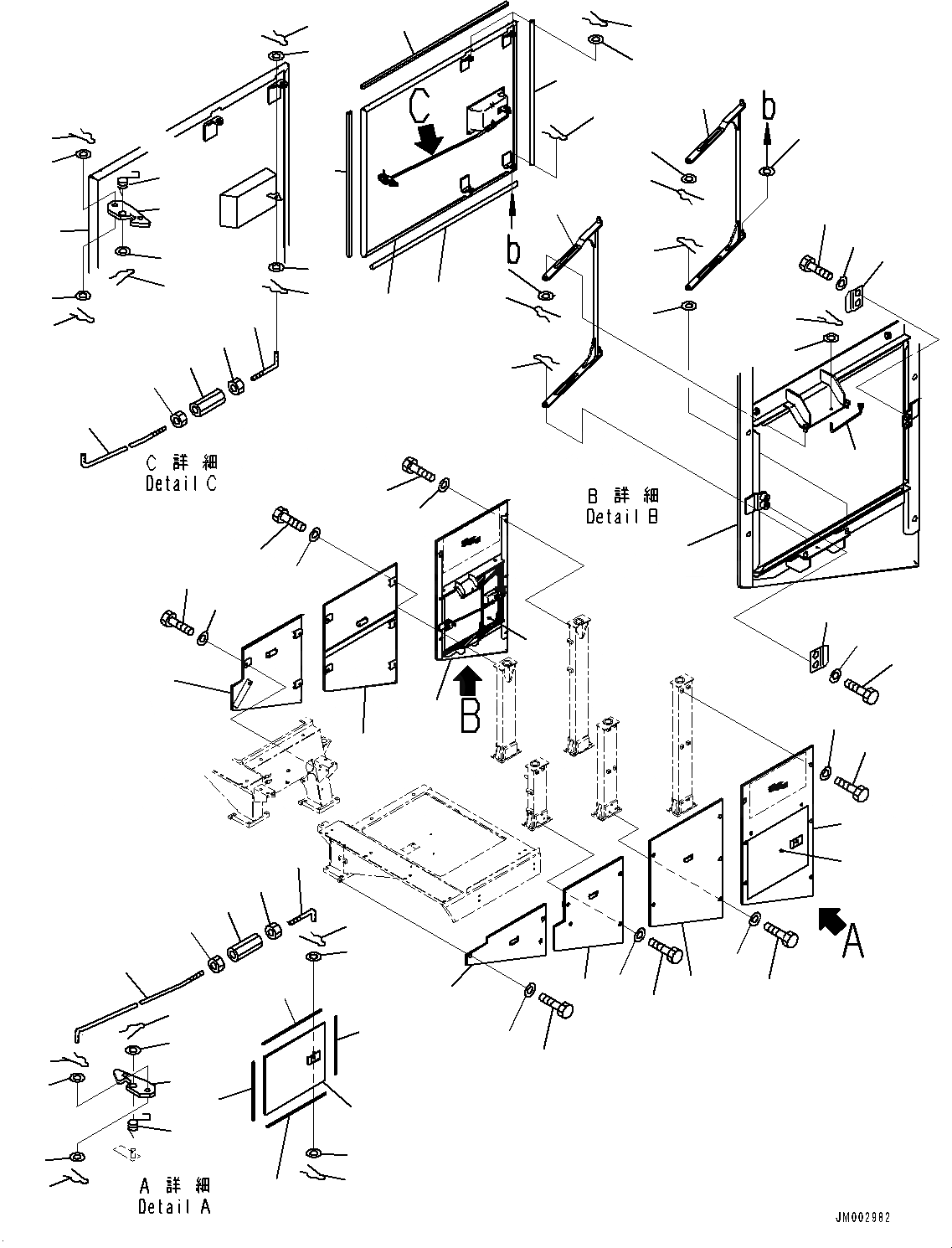

Схема запчастей Komatsu WA1200-6 - ЗАЩИТА РАДИАТОРА AND КАПОТ, БОКОВ. КРЫШКА (/) (№-) ЗАЩИТА РАДИАТОРА AND КАПОТ
22
19
10
16
13
22
7
9
8
15
14
19
18
4
5
6
17
1
18
2
12
11
3
39
23
26
24
28
25
29
28
29
28
29
28
27
29
36
33
34
35
22
23
26
24
28
25
29
28
29
28
29
28
27
29
34
33
36
35
20
21
20
22
21
17
22
40
40
38
38
32
31
37
30
31
32
39
37
39
39
37
39
39
30
42
43
41
21
20
20
21

№

Артикул

Название

Примечание

Количество

1

42C-54-11516

Side Panel, L.H.

SN: 60001-60014

1шт.

|$1

09466-00006

Knob

SN: 60004-60014

1шт.

2

01010-81225

Bolt

SN: 60001-60014

3шт.

3

01643-31232

Washer

SN: 60001-60014

3шт.

4

42C-54-11535

Side Panel, L.H.

SN: 60001-60014

1шт.

|$5

09466-00006

Knob

SN: 60004-60014

1шт.

5

01010-81225

Bolt

SN: 60001-60014

4шт.

6

01643-31232

Washer

SN: 60001-60014

4шт.

7

42C-54-11545

Side Panel, R.H.

SN: 60001-60014

1шт.

|$9

09466-00006

Knob

SN: 60004-60014

1шт.

8

01010-81225

Bolt

SN: 60001-60014

4шт.

9

01643-31232

Washer

SN: 60001-60014

4шт.

10

42C-54-11553

Side Panel, L.H.

SN: 60001-60014

1шт.

|$13

09466-00006

Knob

SN: 60004-60014

1шт.

11

01010-81225

Bolt

SN: 60001-60014

5шт.

12

01643-31232

Washer

SN: 60001-60014

5шт.

13

42C-54-11563

Side Panel, R.H.

SN: 60001-60014

1шт.

|$17

09466-00006

Knob

SN: 60004-60014

1шт.

14

01010-81225

Bolt

SN: 60001-60014

5шт.

15

01643-31232

Washer

SN: 60001-60014

5шт.

16

42C-54-16540

Cover,L.H.

SN: 60001-60014

1шт.

17

42C-54-16550

Cover, R.H.

SN: 60001-60014

1шт.

18

01010-81225

Bolt

SN: 60001-60014

12шт.

19

01643-31232

Washer

SN: 60001-60014

12шт.

20

22T-54-19131

Seal, Door

SN: 60001-60014

4шт.

21

424-54-14150

Seal, Door

SN: 60001-60014

4шт.

22

42C-54-11612

Side Panel

SN: 60001-60014

2шт.

|$27

421-54-11364

Lock

SN: 60004-60014

1шт.

23

42C-54-11630

Rod, L.H.

SN: 60001-60014

2шт.

24

421-54-21780

Joint

SN: 60001-60014

2шт.

25

01580-10605

Nut

SN: 60001-60014

2шт.

26

01508-40603

Nut, Left-handed

SN: 60001-60014

2шт.

27

42C-54-11660

Rod

SN: 60001-60014

2шт.

28

01640-20610

Washer

SN: 60001-60014

8шт.

29

04050-11612

Pin, Cotter

SN: 60001-60014

8шт.

30

42C-54-11690

Plate

SN: 60001-60014

4шт.

31

01010-81225

Bolt

SN: 60001-60014

8шт.

32

01643-31232

Washer

SN: 60001-60014

8шт.

33

417-54-21650

Striker

SN: 60001-60014

2шт.

34

417-54-21610

Spring

SN: 60001-60014

2шт.

35

04050-12018

Pin, Cotter

SN: 60001-60014

2шт.

36

01640-21016

Washer

SN: 60001-60014

2шт.

37

01640-21016

Washer

SN: 60001-60014

8шт.

38

42C-54-11652

Bracket

SN: 60001-60014

4шт.

39

04050-12018

Pin, Cotter

SN: 60001-60014

16шт.

40

01643-31032

Washer

SN: 60001-60014

4шт.

41

42C-54-11990

Bar

SN: 60001-60014

2шт.

42

04050-11612

Pin, Cotter

SN: 60001-60014

2шт.

43

01640-20610

Washer

SN: 60001-60014

2шт.

Выбрано товаров: 49
