Komatsu
/
Погрузчики фронтальные
/
WA1200-6 S/N 60004-UP (KAL Spec. (Chassis only))
/
ЧАСТИ КОРПУСАS И КРЫШКИ
/
ЗАЩИТА РАДИАТОРА AND КАПОТ
/

ЗАЩИТА РАДИАТОРА AND КАПОТ, ДВЕРЬ, ЛЕВ. (/) (№-)

Запчасти Komatsu WA1200-6 ЗАЩИТА РАДИАТОРА AND КАПОТ, ДВЕРЬ, ЛЕВ. (/) (№-) ЗАЩИТА РАДИАТОРА AND КАПОТ

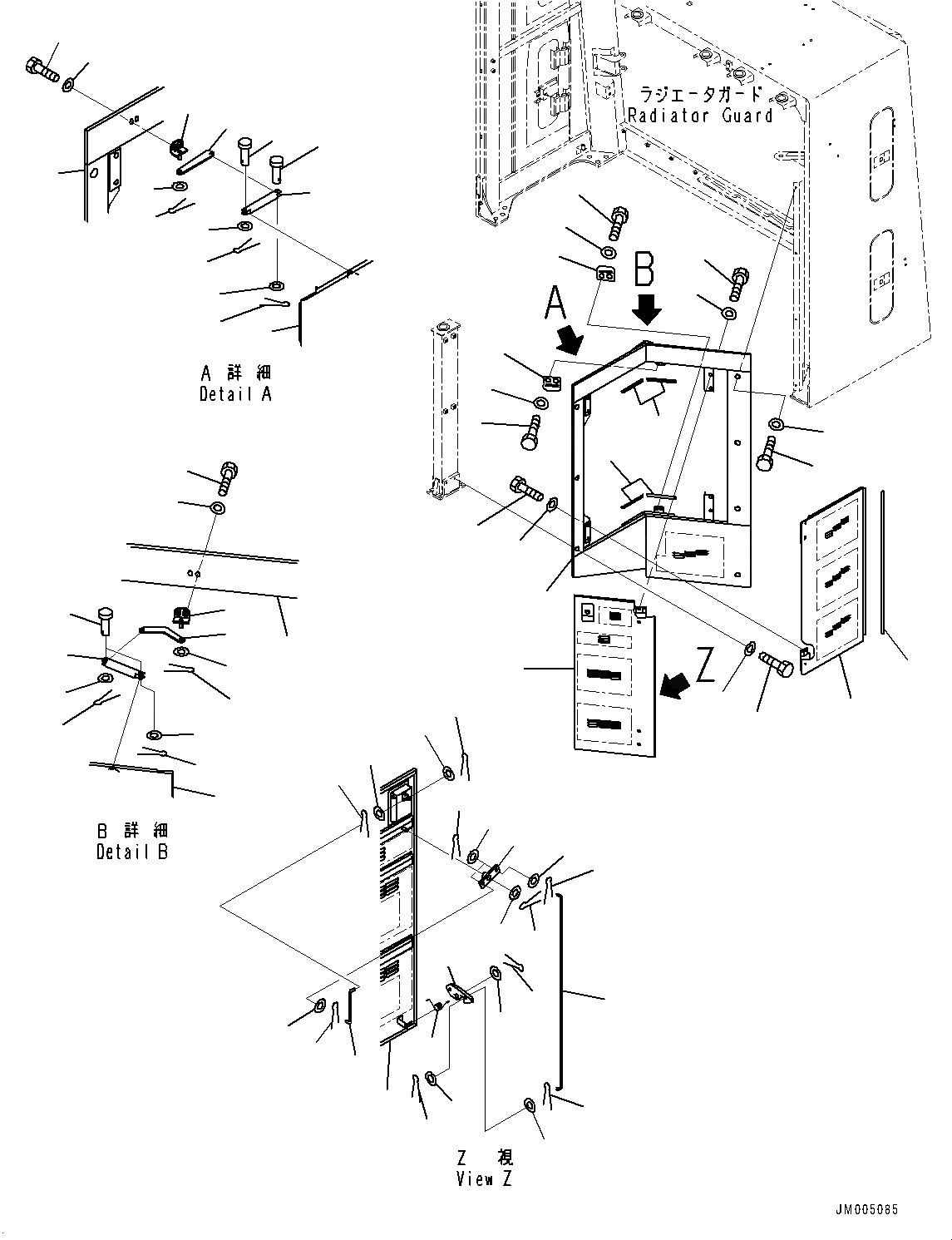

Схема запчастей Komatsu WA1200-6 - ЗАЩИТА РАДИАТОРА AND КАПОТ, ДВЕРЬ, ЛЕВ. (/) (№-) ЗАЩИТА РАДИАТОРА AND КАПОТ
1
2
4
7
11
1
8
6
5
2
5
7
6
3
4
21
22
9
10
20
14
16
15
14
12
16
13
17
18
8
3
15
16
37
20
35
42
34
36
39
42
41
15
3
19
38
43
43
40
31
30
30
31
31
26
29
31
30
27
30
25
32
24
30
23
30
31
31
31
30
20
28
33

№

Артикул

Название

Примечание

Количество

1

01010-81225

Bolt

SN: 60015-UP

14шт.

2

01643-31232

Washer

SN: 60015-UP

14шт.

3

42C-54-11313

Cover, L.H.

SN: 60015-UP

1шт.

4

22T-54-12280

Seal, Door

SN: 60015-UP

4шт.

5

421-54-11980

Plate

SN: 60015-UP

2шт.

6

01010-81225

Bolt

SN: 60015-UP

4шт.

7

01643-31232

Washer

SN: 60015-UP

4шт.

8

42C-54-11332

Door, L.H.

SN: 60015-UP

1шт.

|$8

426-54-11220

Hinge

SN: 60015-UP

2шт.

9

01010-81235

Bolt

SN: 60015-UP

4шт.

10

01643-31232

Washer

SN: 60015-UP

4шт.

11

425-54-14560

Seal

SN: 60015-UP

1шт.

12

426-54-21550

Plate

SN: 60015-UP

1шт.

13

426-54-21560

Plate

SN: 60015-UP

1шт.

14

04205-31025

Pin

SN: 60015-UP

2шт.

15

04050-12018

Pin, Cotter

SN: 60015-UP

3шт.

16

01640-21016

Washer

SN: 60015-UP

3шт.

17

42C-54-16460

Bracket

SN: 60015-UP

1шт.

18

01010-81025

Bolt

SN: 60015-UP

2шт.

19

01643-31032

Washer

SN: 60015-UP

2шт.

20

42C-54-11352

Door, L.H.

SN: 60015-UP

1шт.

|$21

421-54-11364

Lock

SN: 60015-UP

1шт.

|$22

426-54-11220

Hinge

SN: 60015-UP

2шт.

21

01010-81225

Bolt

SN: 60015-UP

4шт.

22

01643-31232

Washer

SN: 60015-UP

4шт.

23

423-54-24650

Bell Crank

SN: 60015-UP

1шт.

24

01640-21016

Washer

SN: 60015-UP

1шт.

25

04050-12018

Pin, Cotter

SN: 60015-UP

1шт.

26

423-54-24630

Rod

SN: 60015-UP

1шт.

27

42C-54-11370

Rod, L.H.

SN: 60015-UP

1шт.

28

417-54-21610

Spring

SN: 60015-UP

1шт.

29

417-54-21650

Striker

SN: 60015-UP

1шт.

30

04050-11612

Pin, Cotter

SN: 60015-UP

8шт.

31

01640-20610

Washer

SN: 60015-UP

8шт.

32

04050-12018

Pin, Cotter

SN: 60015-UP

1шт.

33

01640-21016

Washer

SN: 60015-UP

1шт.

34

42C-54-11391

Plate

SN: 60015-UP

1шт.

35

42C-54-11440

Plate

SN: 60015-UP

1шт.

36

42C-54-16460

Bracket

SN: 60015-UP

1шт.

37

01010-81025

Bolt

SN: 60015-UP

2шт.

38

01643-31032

Washer

SN: 60015-UP

2шт.

39

04050-12018

Pin, Cotter

SN: 60015-UP

1шт.

40

01640-21016

Washer

SN: 60015-UP

1шт.

41

04205-31025

Pin

SN: 60015-UP

2шт.

42

04050-12018

Pin, Cotter

SN: 60015-UP

2шт.

43

01640-21016

Washer

SN: 60015-UP

2шт.

Выбрано товаров: 46
