Запчасти Komatsu WA1200-6 BULKHEAD, ВОЗДУХООЧИСТИТЕЛЬ ВОЗДУХОВОДЫ (№-) BULKHEAD, БЕЗ EC REGULATION ARRANGEMENT

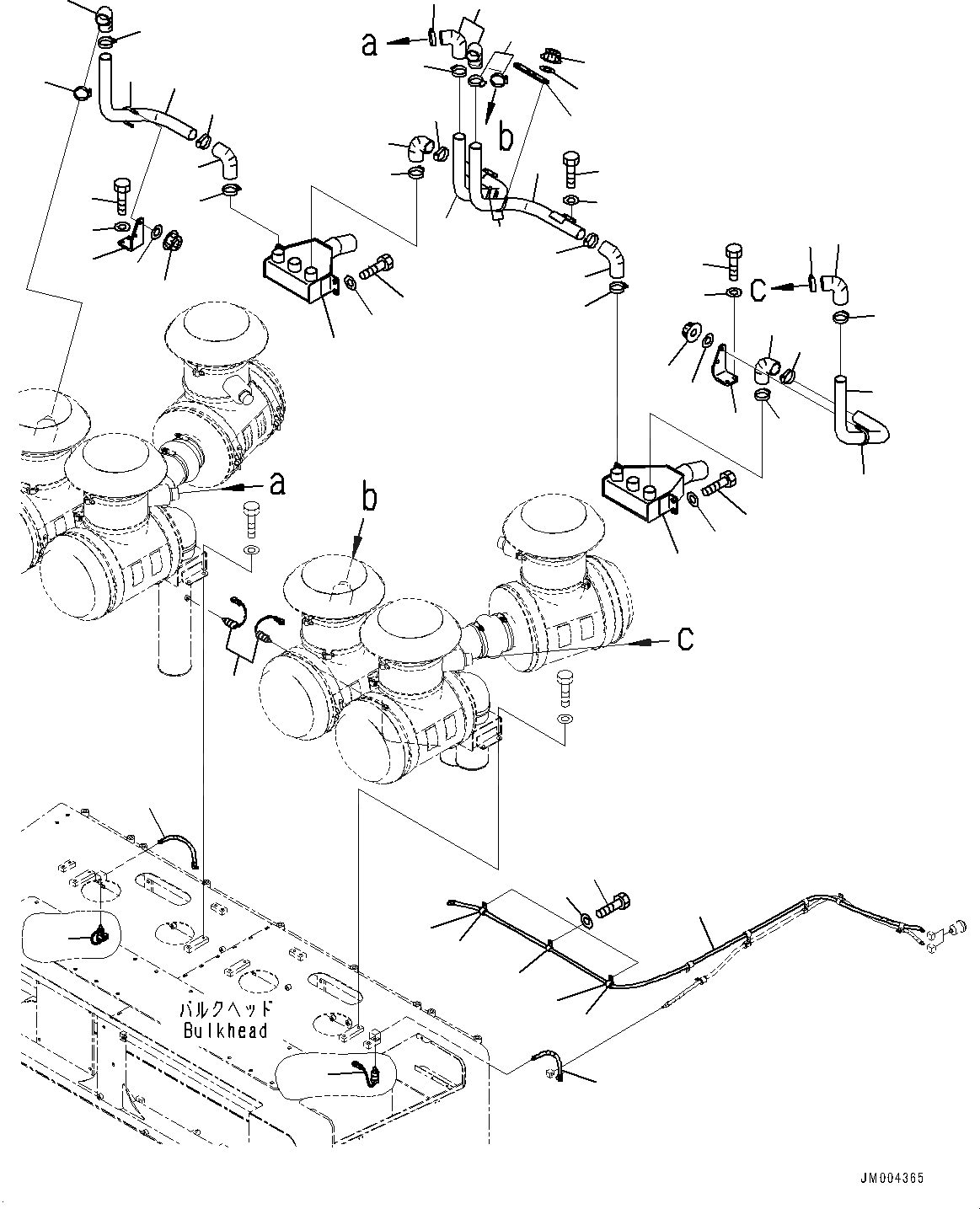

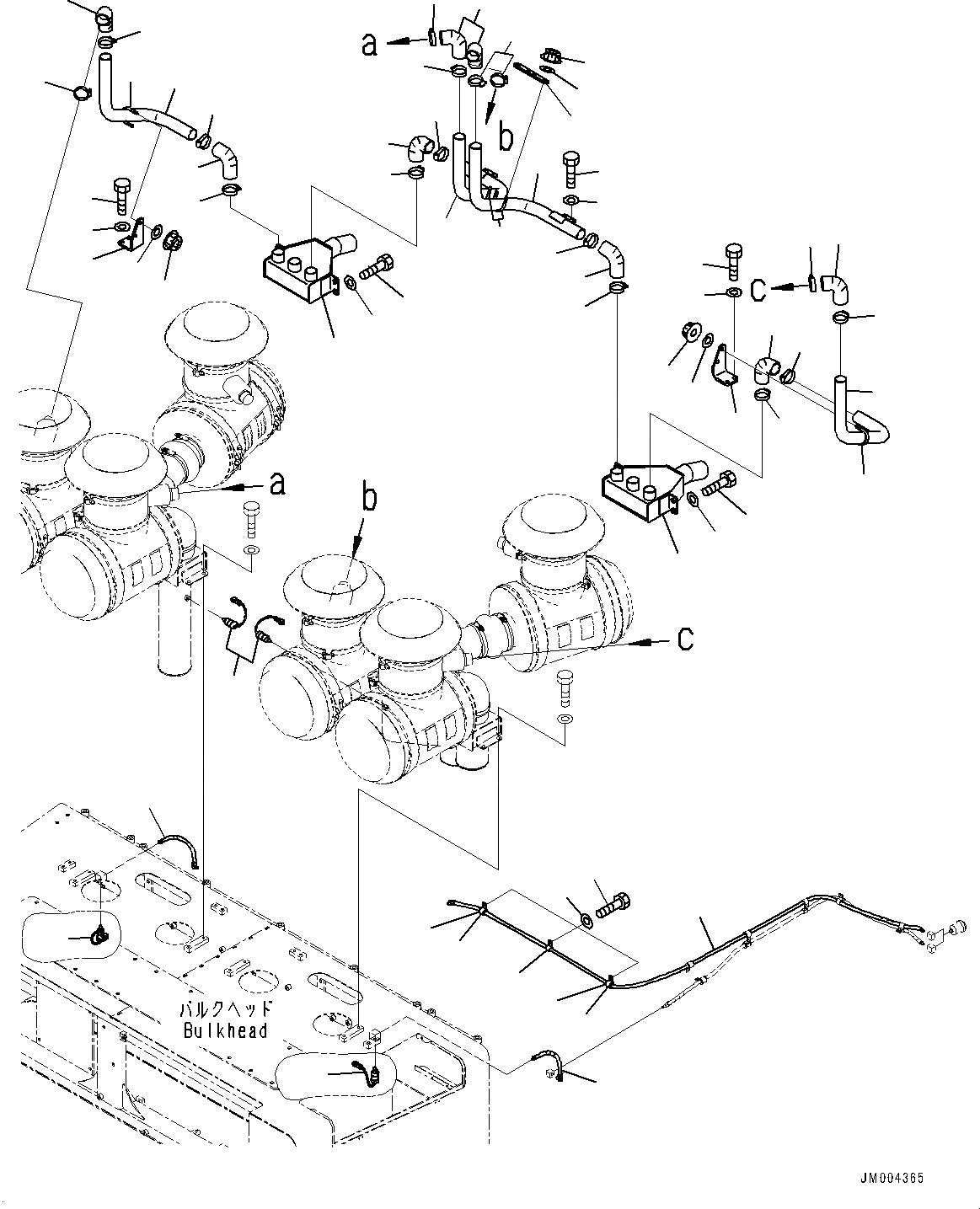

Схема запчастей Komatsu WA1200-6 - BULKHEAD, ВОЗДУХООЧИСТИТЕЛЬ ВОЗДУХОВОДЫ (№-) BULKHEAD, БЕЗ EC REGULATION ARRANGEMENT
4
3
17
13
9
1
2
3
4
5
5
6
6
6
6
7
11
12
14
15
16
16
17
18
18
19
20
21
21
21
22
22
22
22
22
22
6
23
24
23
23
25
24
26
29
30
5
6
6
8
10
11
12
16
17
18
21
22
22
28
27
27
28

Артикул

Название

Примечание

Количество

1

42C-01-14211

Duct

SN: 60015-UP

1шт.

2

42C-01-14221

Duct

SN: 60015-UP

1шт.

3

01010-81230

Bolt

SN: 60015-UP

8шт.

4

01643-31232

Washer

SN: 60015-UP

8шт.

5

6162-13-5870

Hose

SN: 60015-UP

6шт.

6

07299-00055

Clamp

SN: 60015-UP

12шт.

7

42C-01-14530

Tube

SN: 60015-UP

1шт.

8

42C-01-14540

Tube

SN: 60015-UP

1шт.

9

42C-01-14510

Plate

SN: 60015-UP

1шт.

10

42C-01-14520

Plate

SN: 60015-UP

1шт.

11

01010-D1230

Bolt

SN: 60015-UP

4шт.

12

01643-71232

Washer

SN: 60015-UP

4шт.

13

42C-01-14550

Tube

SN: 60015-UP

1шт.

14

42C-01-14560

Tube

SN: 60015-UP

1шт.

15

42C-01-14570

Plate

SN: 60015-UP

1шт.

16

07283-35150

Clip

SN: 60015-UP

4шт.

17

01597-01009

Nut

SN: 60015-UP

8шт.

18

01643-31032

Washer

SN: 60015-UP

8шт.

19

01010-D1225

Bolt

SN: 60015-UP

4шт.

20

01643-71232

Washer

SN: 60015-UP

4шт.

21

6162-13-5870

Hose

SN: 60015-UP

4шт.

22

07299-00055

Clamp

SN: 60015-UP

8шт.

23

600-815-8860

Indicator, Dust

SN: 60015-UP

4шт.

24

08671-50020

Hose

SN: 60015-UP

2шт.

25

08671-50184

Hose

SN: 60015-UP

1шт.

26

04434-51410

Clip

SN: 60015-UP

1шт.

27

04434-51910

Clip

SN: 60015-UP

2шт.

28

07095-40213

Cushion

SN: 60015-UP

2шт.

29

01010-81020

Bolt

SN: 60015-UP

3шт.

30

01643-31032

Washer

SN: 60015-UP

3шт.

Выбрано товаров: 30
