WA1200-6 S/N 60004-UP (KAL Spec. (Chassis only))
/
ЭЛЕКТРИКА
/
ЗАДН. ЭЛЕКТРИЧ. ПРОВОДКА
/

ЗАДН. ЭЛЕКТРИЧ. ПРОВОДКА, ЗАДН. КОНДИЦ. ВОЗДУХА (/) (№-)

Запчасти Komatsu WA1200-6 ЗАДН. ЭЛЕКТРИЧ. ПРОВОДКА, ЗАДН. КОНДИЦ. ВОЗДУХА (/) (№-) ЗАДН. ЭЛЕКТРИЧ. ПРОВОДКА

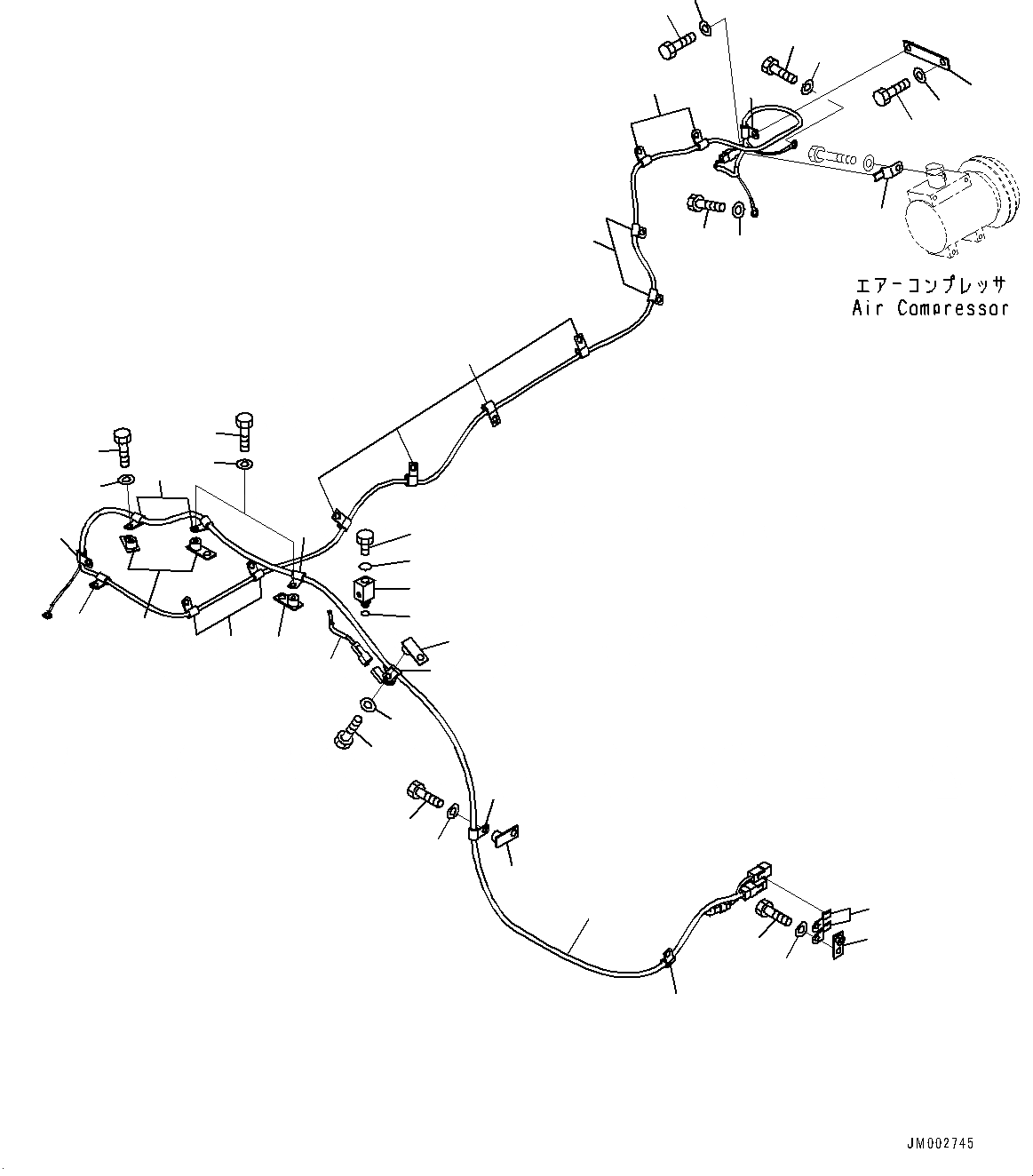

Схема запчастей Komatsu WA1200-6 - ЗАДН. ЭЛЕКТРИЧ. ПРОВОДКА, ЗАДН. КОНДИЦ. ВОЗДУХА (/) (№-) ЗАДН. ЭЛЕКТРИЧ. ПРОВОДКА
2
3
4
1
5
6
14
8
7
11
12
17
18
13
21
20
19
3
4
9
10
11
13
15
18
17
15
18
17
15
15
17
18
16
16
16
16
22
23
24
26
25
28
27

№

Артикул

Название

Примечание

Количество

1

42C-964-1951

Wiring Harness

SN: 60004-UP

1шт.

2

08193-20010

Clip

SN: 60004-UP

1шт.

3

01010-81016

Bolt

SN: 60004-UP

2шт.

4

01643-31032

Washer

SN: 60004-UP

2шт.

5

418-01-21120

Plate

SN: 60004-UP

1шт.

6

01010-81020

Bolt

SN: 60004-UP

1шт.

7

01643-31032

Washer

SN: 60004-UP

1шт.

8

600-051-2080

Clip

SN: 60004-UP

1шт.

9

01010-81020

Bolt

SN: 60004-UP

1шт.

10

01643-31032

Washer

SN: 60004-UP

1шт.

11

600-051-2080

Clip

SN: 60004-UP

4шт.

12

04435-50810

Clip

SN: 60004-UP

4шт.

13

600-051-2080

Clip

SN: 60004-UP

3шт.

14

600-051-2100

Clip

SN: 60004-UP

1шт.

15

426-06-11570

Bracket

SN: 60004-UP

5шт.

16

600-051-2100

Clip

SN: 60004-UP

5шт.

17

01010-81016

Bolt

SN: 60004-UP

5шт.

18

01643-31032

Washer

SN: 60004-UP

5шт.

19

600-051-2100

Clip

SN: 60004-UP

1шт.

20

426-01-11310

Bracket

SN: 60004-UP

1шт.

21

08193-20010

Clip

SN: 60004-UP

2шт.

22

01010-81020

Bolt

SN: 60004-UP

2шт.

23

01643-31032

Washer

SN: 60004-UP

2шт.

24

42C-06-14490

Wiring Harness

SN: 60004-UP

1шт.

25

42C-Z89-8430

Tee

SN: 60004-UP

1шт.

26

07002-21423

O-ring

SN: 60004-UP

1шт.

27

07040-11409

Plug

SN: 60004-UP

1шт.

28

07002-21423

O-ring

SN: 60004-UP

1шт.

Выбрано товаров: 28
