WA1200-6 S/N 60001-UP (Chassis only)
/
ЧАСТИ КОРПУСАS И КРЫШКИ
/
BULKHEAD, EC REGULATION ARRANGEMENT
/

ОТСЕК ДВИГАТЕЛЯ(№-)

Запчасти Komatsu WA1200-6 ОТСЕК ДВИГАТЕЛЯ(№-) BULKHEAD, EC REGULATION ARRANGEMENT

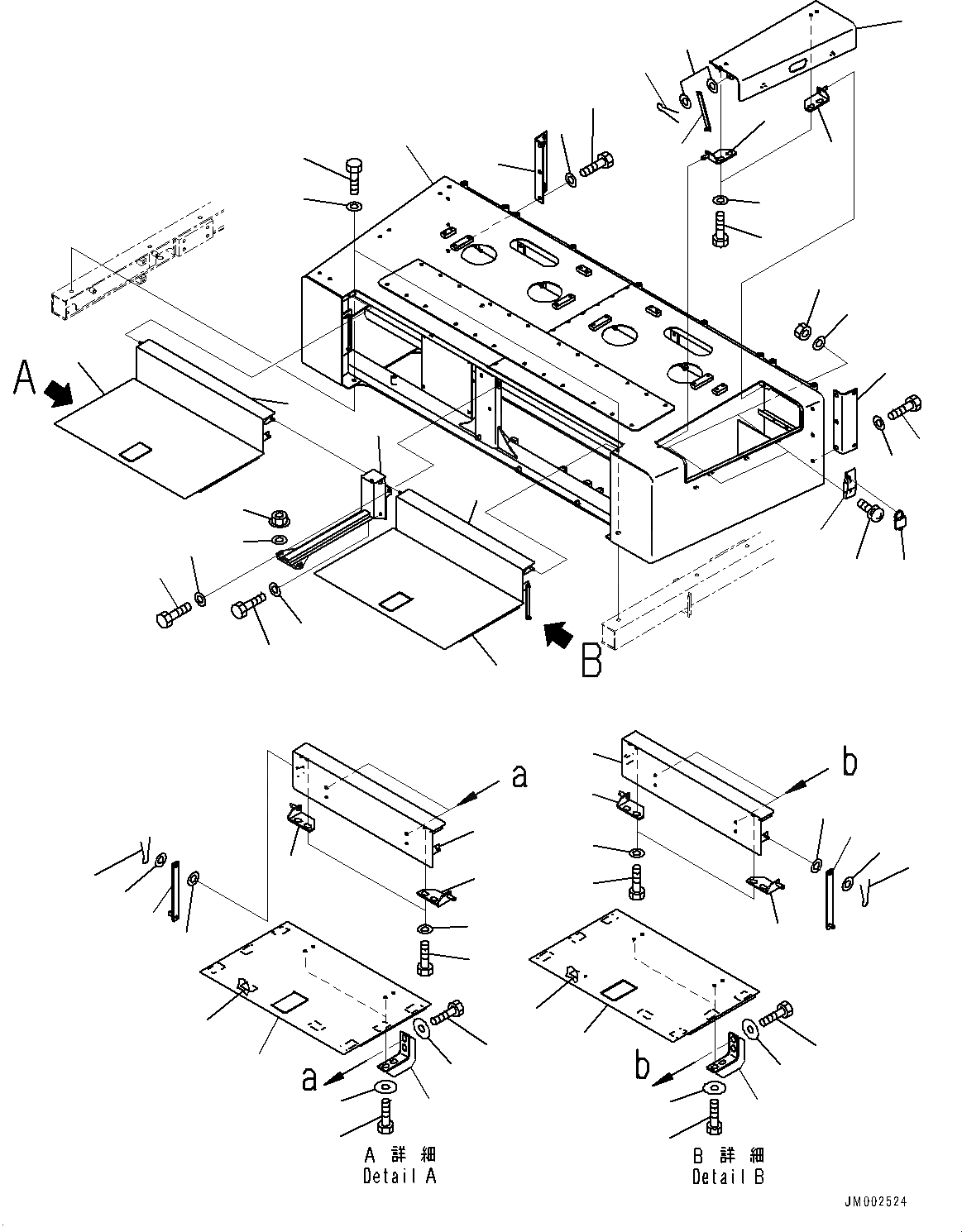

Схема запчастей Komatsu WA1200-6 - ОТСЕК ДВИГАТЕЛЯ(№-) BULKHEAD, EC REGULATION ARRANGEMENT
1
13
13
25
2
3
5
37
38
35
32
33
34
33
34
36
32
12
12
31
30
26
4
6
8
7
9
10
11
27
28
29
39
17
24
23
22
23
13
12
15
15
16
14
16
20
21
19
18
13
12
15
15
16
14
16
24
23
20
23
22
21
19
18
17

№

Артикул

Название

Примечание

Количество

1

42C-54-16971

Bulkhead

SN: 60003-60014

1шт.

2

01010-81435

Bolt

SN: 60003-60014

6шт.

3

01643-31445

Washer, Flat

SN: 60003-60014

6шт.

4

42C-54-11723

Cover

SN: 60003-60014

1шт.

|$4

09466-00006

Knob

SN: 60003-60014

1шт.

5

42C-54-11470

Bracket

SN: 60003-60014

1шт.

6

42C-54-11480

Bracket

SN: 60003-60014

1шт.

7

01010-81225

Bolt

SN: 60003-60014

4шт.

8

01643-31232

Washer

SN: 60003-60014

4шт.

9

421-06-24230

Bar

SN: 60003-60014

1шт.

10

01640-20816

Washer

SN: 60003-60014

2шт.

11

04050-12015

Pin, Cotter

SN: 60003-60014

1шт.

12

42C-54-11983

Cover

SN: 60003-60014

2шт.

13

42C-54-11491

Cover

SN: 60003-60014

2шт.

|$14

42C-06-14130

Lock Assembly

SN: 60003-60014

1шт.

14

42C-54-11290

Bracket

SN: 60003-60014

4шт.

15

01010-81225

Bolt

SN: 60003-60014

16шт.

16

175-54-34170

Washer

SN: 60003-60014

16шт.

17

421-09-21420

Sheet

SN: 60003-60014

16шт.

18

42C-54-11470

Bracket

SN: 60003-60014

2шт.

19

42C-54-11480

Bracket

SN: 60003-60014

2шт.

20

01010-81225

Bolt

SN: 60003-60014

8шт.

21

01643-31232

Washer

SN: 60003-60014

8шт.

22

426-54-21590

Bar

SN: 60003-60014

2шт.

23

01640-20816

Washer

SN: 60003-60014

4шт.

24

04050-12015

Pin, Cotter

SN: 60003-60014

2шт.

25

42C-54-14742

Bracket

SN: 60003-60014

1шт.

26

01010-81225

Bolt

SN: 60003-60014

2шт.

27

01643-31232

Washer

SN: 60003-60014

2шт.

28

01010-81230

Bolt

SN: 60003-60014

1шт.

29

01643-31232

Washer

SN: 60003-60014

1шт.

30

01596-00807

Nut

SN: 60003-60014

2шт.

31

01643-30823

Washer

SN: 60003-60014

2шт.

32

42C-54-13411

Bracket

SN: 60003-60014

2шт.

33

01010-81230

Bolt

SN: 60003-60014

6шт.

34

01643-31232

Washer

SN: 60003-60014

6шт.

35

421-09-12322

Holder

SN: 60003-60014

2шт.

36

01023-10412

Screw

SN: 60003-60014

10шт.

37

01640-20408

Washer

SN: 60003-60014

10шт.

38

01580-10403

Nut

SN: 60003-60014

10шт.

39

09460-00002

Padlock

SN: 60003-60014

1шт.

Выбрано товаров: 41
