Запчасти Komatsu WA1200-6 ПРАВ. КОРПУС АККУМУЛЯТОРА, (№-7) ПРАВ. КОРПУС АККУМУЛЯТОРА, БЕЗ ОГНЕТУШИТЕЛЬ СТОЙКА

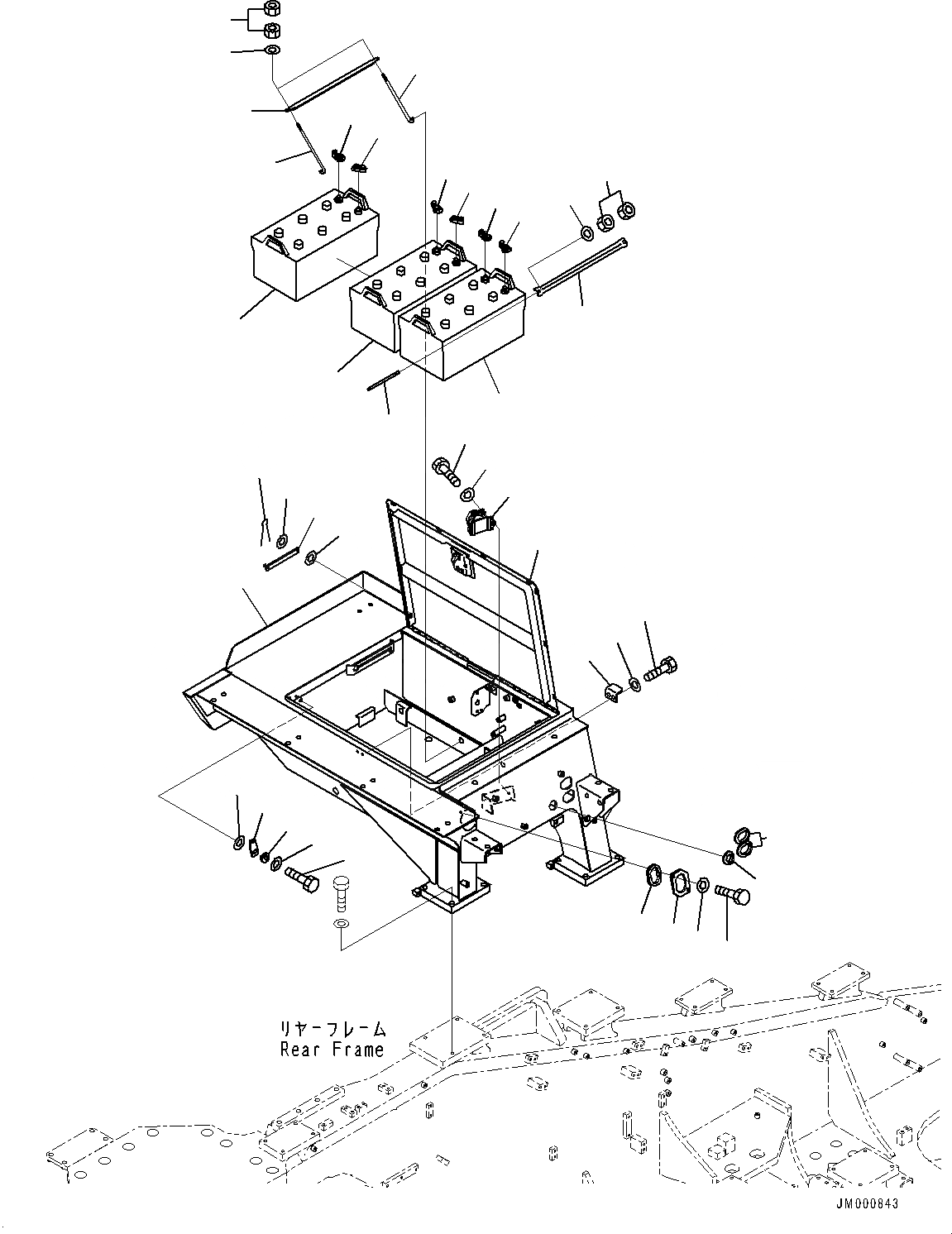

Схема запчастей Komatsu WA1200-6 - ПРАВ. КОРПУС АККУМУЛЯТОРА, (№-7) ПРАВ. КОРПУС АККУМУЛЯТОРА, БЕЗ ОГНЕТУШИТЕЛЬ СТОЙКА
24
1
3
2
3
2
2
3
4
5
9
7
6
8
10
11
13
15
12
13
13
15
12
16
18
17
19
21
20
22
23
23
25
26
27
29
28
1
1
14
14

Артикул

Название

Примечание

Количество

1

08000-02221

Battery, Wet, C200

SN: 60001-@

3шт.

2

08000-00020

Terminal, (+)

SN: 60001-@

3шт.

3

08000-00021

Terminal, (-)

SN: 60001-@

3шт.

4

42C-06-14321

Box, Battery,R.H.

SN: 60001-@

1шт.

|$4

416-09-12250

Hinge,Welded

SN: 60001-@

2шт.

|$5

42C-06-14130

Lock Assembly

SN: 60001-@

1шт.

5

42C-06-14151

Plate

SN: 60001-@

1шт.

6

01010-81030

Bolt

SN: 60001-@

2шт.

7

01643-31032

Washer

SN: 60001-@

2шт.

8

08037-03614

Grommet

SN: 60001-@

1шт.

9

20915-43-02B

Grommet

SN: 60001-@

1шт.

10

426-09-11230

Grommet

SN: 60001-@

2шт.

11

421-09-21420

Sheet

SN: 60001-@

10шт.

12

569-54-81471

Holder

SN: 60008-@

3шт.

12

421-06-11221

Holder

SN: 60001-60007

3шт.

13

113-06-31120

Bolt

SN: 60001-@

6шт.

14

01580-11008

Nut

SN: 60001-@

12шт.

15

01643-31032

Washer

SN: 60001-@

6шт.

16

08088-30000

Switch, Battery Relay

SN: 60001-@

1шт.

17

01010-80830

Bolt

SN: 60001-@

2шт.

18

01643-30823

Washer

SN: 60001-@

2шт.

19

42C-06-14140

Plate

SN: 60001-@

1шт.

20

01010-81230

Bolt

SN: 60001-@

2шт.

21

01643-31232

Washer

SN: 60001-@

2шт.

22

421-06-24230

Bar

SN: 60001-@

1шт.

23

01640-20816

Washer

SN: 60001-@

2шт.

24

04050-12015

Pin, Cotter

SN: 60001-@

1шт.

25

42C-06-14160

Plate

SN: 60001-@

1шт.

26

419-S62-2260

Collar

SN: 60001-@

1шт.

27

124-54-26540

Washer

SN: 60001-@

1шт.

28

01010-81240

Bolt

SN: 60001-@

1шт.

29

01643-31232

Washer

SN: 60001-@

1шт.

Выбрано товаров: 32
