Komatsu
/
Погрузчики фронтальные
/
WA1200-3 S/N 50001-UP
/
ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
/

ТРАНСМИССИЯ

Запчасти Komatsu WA1200-3 ТРАНСМИССИЯ ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

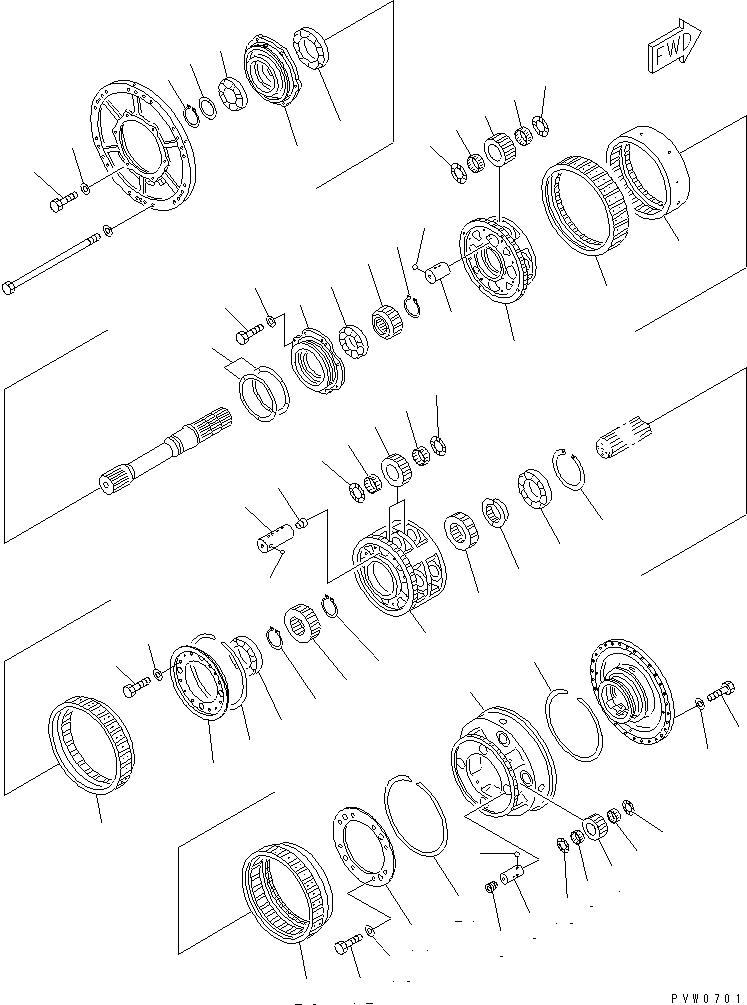

Схема запчастей Komatsu WA1200-3 - ТРАНСМИССИЯ ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
19
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55

№

Артикул

Название

Примечание

Количество

|1

42C-13-10004

TORQFLOW ASS'Y

SN: (1021)-UP

1шт.

|1

42C-13-10003

TORQFLOW ASS'Y

SN: (1014)-(1020)

1шт.

|1

42C-13-10002

TORQFLOW ASS'Y

SN: 50001-(1013)

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F4310-51A0 TO F4320-72A0.

-1шт.

|1

42C-15-11003

TRANSMISSION ASS'Y

SN: (1014)-UP

1шт.

|1

42C-15-11002

TRANSMISSION ASS'Y

SN: 50001-(1013)

1шт.

|$$7

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F4320-51A0 TO F4320-72A0.

-1шт.

1

19M-15-12311

CARRIER

SN: 50001-UP

1шт.

2

01010-81235

BOLT

SN: 50001-UP

30шт.

3

01643-31232

WASHER

SN: 50001-UP

30шт.

4

19M-15-12410

GEAR

SN: 50001-UP

4шт.

|5

19M-15-00101

SHAFT ASS'Y

SN: (1009)-UP

4шт.

|5

19M-15-00100

SHAFT ASS'Y

SN: 50001-(1008)

4шт.

5

0

SHAFT

SN: (1009)-UP

1шт.

|5

0

SHAFT

SN: 50001-(1008)

1шт.

6

07043-70312

PLUG

SN: 50001-UP

1шт.

7

04260-00952

BALL

SN: 50001-UP

4шт.

8

19M-15-19510

RING

SN: 50001-UP

1шт.

9

19M-15-29411

BEARING

SN: (1009)-UP

8шт.

|9

19M-15-29410

BEARING

SN: 50001-(1008)

8шт.

10

198-15-22571

THRUST WASHER

SN: (1009)-UP

8шт.

|10

562-15-12571

WASHER

SN: 50001-(1008)

8шт.

11

19M-15-12840

PLATE

SN: 50001-UP

1шт.

12

01010-81225

BOLT

SN: 50001-UP

8шт.

13

01643-31232

WASHER

SN: 50001-UP

8шт.

14

19M-15-12861

COLLAR

SN: 50001-UP

1шт.

15

06040-06026

BEARING

SN: 50001-UP

1шт.

16

04071-00200

RING

SN: 50001-UP

1шт.

17

42C-15-12220

GEAR

SN: 50001-UP

1шт.

18

42C-15-12231

GEAR

SN: 50001-UP

1шт.

19

04064-08530

RING

SN: 50001-UP

3шт.

20

19M-15-12621

GEAR

SN: 50001-UP

1шт.

21

19M-15-19520

RING

SN: 50001-UP

1шт.

22

19M-15-12631

GEAR

SN: 50001-UP

1шт.

23

19M-15-12322

CARRIER

SN: 50001-UP

1шт.

24

19M-15-12420

GEAR

SN: 50001-UP

8шт.

|25

19M-15-00090

SHAFT ASS'Y

SN: 50001-UP

4шт.

25

0

SHAFT

SN: 50001-UP

1шт.

26

07043-70312

PLUG

SN: 50001-UP

1шт.

27

04260-00952

BALL

SN: 50001-UP

4шт.

28

42C-15-12240

BEARING

SN: 50001-UP

16шт.

29

42C-15-12570

THRUST WASHER

SN: 50001-UP

16шт.

30

19M-15-12891

PLATE

SN: 50001-UP

1шт.

31

01010-81230

BOLT

SN: 50001-UP

8шт.

32

01643-31232

WASHER

SN: 50001-UP

8шт.

33

19M-15-29450

BEARING

SN: 50001-UP

1шт.

34

42C-15-12250

GEAR

SN: 50001-UP

1шт.

35

19M-15-12640

GEAR

SN: 50001-UP

1шт.

36

19M-15-19530

RING

SN: 50001-UP

1шт.

37

19M-15-12650

GEAR

SN: 50001-UP

1шт.

38

42C-15-12330

CARRIER

SN: 50001-UP

1шт.

39

42C-15-12430

GEAR

SN: 50001-UP

4шт.

40

19M-15-12530

SHAFT

SN: 50001-UP

4шт.

41

04260-00952

BALL

SN: 50001-UP

4шт.

42

42C-15-12240

BEARING

SN: 50001-UP

8шт.

43

42C-15-12570

THRUST WASHER

SN: 50001-UP

8шт.

44

06030-06219

BEARING

SN: 50001-UP

1шт.

45

42C-15-11230

CAGE

SN: 50001-UP

1шт.

46

19M-15-19280

RING (K3)

SN: 50001-UP

2шт.

47

01010-81235

BOLT

SN: 50001-UP

8шт.

48

01643-31232

WASHER

SN: 50001-UP

8шт.

49

06040-06026

BEARING

SN: 50001-UP

1шт.

50

19M-15-11242

CAGE

SN: 50001-UP

1шт.

51

01010-81255

BOLT

SN: 50001-UP

6шт.

52

01643-31232

WASHER

SN: 50001-UP

6шт.

53

06330-06217

BEARING

SN: 50001-UP

1шт.

54

562-13-11770

SPACER

SN: 50001-UP

1шт.

55

04064-09530

RING

SN: 50001-UP

1шт.

Выбрано товаров: 68
