Запчасти Komatsu WA1200-3 ГИДРОТРАНСФОРМАТОР ВХОД ПЕРЕДАЧА (/) (ТРУБЫ) (/) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

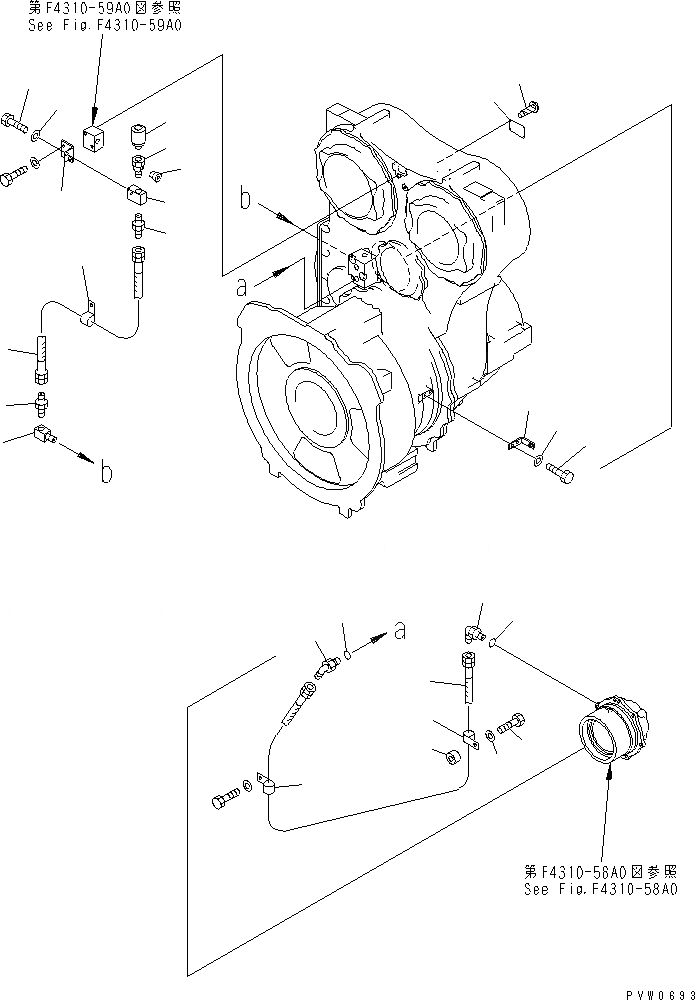

Схема запчастей Komatsu WA1200-3 - ГИДРОТРАНСФОРМАТОР ВХОД ПЕРЕДАЧА (/) (ТРУБЫ) (/) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
3
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23

Артикул

Название

Примечание

Количество

|1

42C-13-10004

TORQFLOW ASS'Y

SN: (1021)-UP

1шт.

|1

42C-13-10003

TORQFLOW ASS'Y

SN: (1014)-(1020)

1шт.

|1

42C-13-10002

TORQFLOW ASS'Y

SN: 50001-(1013)

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F4310-51A0 TO F4320-72A0.

-1шт.

|1

42C-13-11003

CONVERTER ASS'Y

SN: (1021)-UP

1шт.

|1

42C-13-11002

CONVERTER ASS'Y

SN: 50001-(1020)

1шт.

|$$7

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F4310-51A0 TO F4310-65A0.

-1шт.

1

01010-81250

BOLT

SN: 50001-UP

1шт.

2

01643-31232

WASHER

SN: 50001-UP

1шт.

3

566-01-12350

SPACER

SN: 50001-UP

1шт.

4

07102-20412

HOSE

SN: 50001-UP

1шт.

5

04434-52212

CLIP

SN: 50001-UP

2шт.

6

07235-10422

ELBOW

SN: 50001-UP

2шт.

7

07002-12034

O-RING (K1)

SN: 50001-UP

2шт.

8

195-Z11-5190

BRACKET

SN: 50001-UP

1шт.

9

01010-81225

BOLT

SN: 50001-UP

2шт.

10

01643-31232

WASHER

SN: 50001-UP

2шт.

11

42C-13-15680

BLOCK

SN: 50001-UP

1шт.

12

42C-13-15690

BRACKET

SN: 50001-UP

1шт.

13

01010-81220

BOLT

SN: 50001-UP

2шт.

14

01643-31232

WASHER

SN: 50001-UP

2шт.

15

568-60-15330

BREATHER

SN: 50001-UP

1шт.

16

582-14-11121

NIPPLE

SN: 50001-UP

1шт.

17

07043-70211

PLUG

SN: 50001-UP

1шт.

18

202-62-41270

NIPPLE

SN: 50001-UP

2шт.

19

04434-53212

CLIP

SN: 50001-UP

1шт.

20

07102-20611

HOSE

SN: 50001-UP

1шт.

21

209-68-29110

ELBOW

SN: 50001-UP

1шт.

22

09607-05080

PLATE¤ NAME

SN: 50001-UP

1шт.

23

04418-13060

SCREW

SN: 50001-UP

4шт.

Выбрано товаров: 30
