Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA1200-3 S/N 50001-UP
/
ЭЛЕКТРИКА
/

ЗАДН. Э/ПРОВОДКА ЗАДН. РАМА

Запчасти Komatsu WA1200-3 ЗАДН. Э/ПРОВОДКА ЗАДН. РАМА ЭЛЕКТРИКА

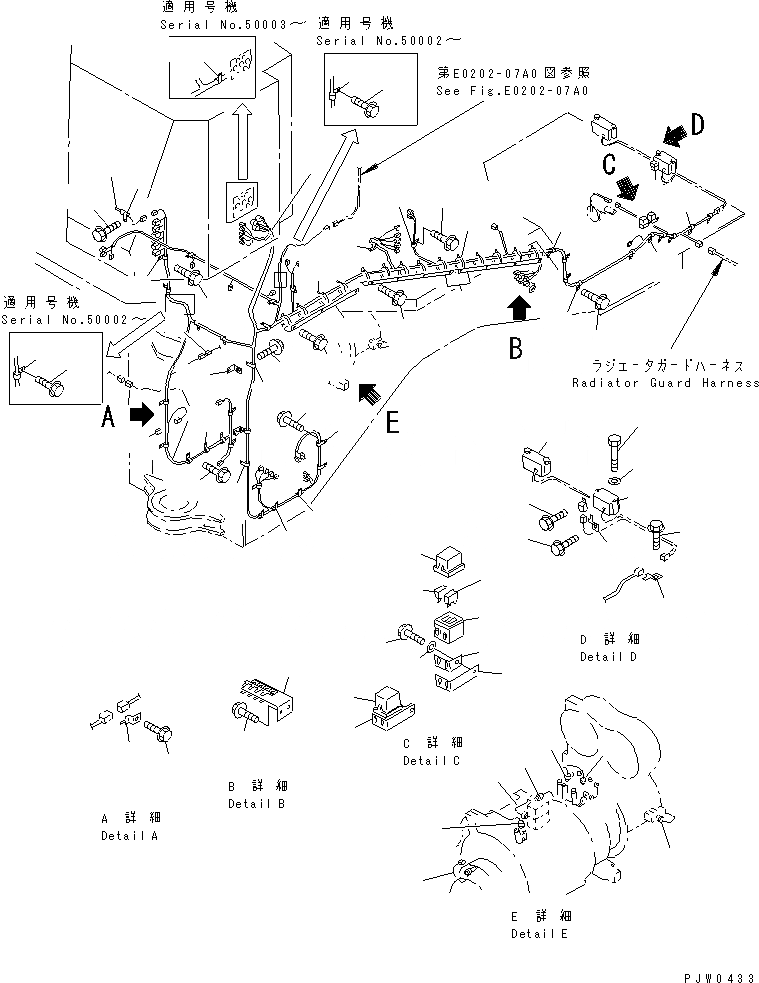

Схема запчастей Komatsu WA1200-3 - ЗАДН. Э/ПРОВОДКА ЗАДН. РАМА ЭЛЕКТРИКА
1
2
3
4
4
4
4
5
6
7
8
9
10
10
11
12
13
14
15
15
16
16
17
18
18
18
19
20
20
20
20
20
21
22A
22
22
22
23
23
23
23
23
23
23
24
25
26
26
27
28
29
30
31
31
31
32
32
33
34
35
36
37
38
39
40
40

№

Артикул

Название

Примечание

Количество

1

42C-06-12622

WIRING HARNESS

SN: 50001-UP

1шт.

|1

56B-06-11510

CONNECTOR

SN: 50001-UP

6шт.

|1

56B-06-11520

CONNECTOR

SN: 50001-UP

7шт.

|1

56B-06-11530

CONNECTOR

SN: 50001-UP

3шт.

|1

56B-06-16510

DIODE

SN: 50001-UP

6шт.

2

7861-93-2330

SENSOR,PICK-UP

SN: 50001-UP

1шт.

|2

08192-22810

CONNECTOR

SN: 50001-UP

1шт.

3

7861-93-1610

SENSOR,OIL PRESSURE

SN: 50001-UP

1шт.

4

7861-93-1670

SENSOR,PRESSURE

SN: 50001-UP

4шт.

5

7861-93-1680

SENSOR,PRESSURE

SN: 50001-UP

1шт.

6

7861-93-3320

SENSOR,T/M OIL TEMPERATURE

SN: 50001-UP

1шт.

|6

08192-12810

CONNECTOR

SN: 50001-UP

1шт.

7

7861-93-3510

SENSOR,AIR TEMPERATURE

SN: 50001-UP

1шт.

8

08193-21012

CLIP

SN: 50001-UP

7шт.

9

04434-51610

CLIP

SN: 50001-UP

1шт.

10

01435-01016

BOLT

SN: 50001-UP

8шт.

11

42C-06-12550

BRACKET

SN: 50001-UP

1шт.

12

01435-01016

BOLT

SN: 50001-UP

2шт.

13

42C-06-12570

PLATE

SN: 50001-UP

1шт.

14

42C-06-12580

PLATE

SN: 50001-UP

2шт.

15

01435-01220

BOLT

SN: 50001-UP

11шт.

16

08034-20834

BAND

SN: 50001-UP

30шт.

17

08193-21012

CLIP

SN: 50001-UP

10шт.

18

04434-53412

CLIP

SN: 50001-UP

16шт.

19

04434-52712

CLIP

SN: 50003-UP

3шт.

|19

0

CLIP

SN: 50001-50002

11шт.

20

04434-51510

CLIP

SN: 50003-UP

17шт.

|20

0

CLIP

SN: 50001-50002

14шт.

21

04434-51010

CLIP

SN: 50001-UP

27шт.

22A

04434-51610

CLIP

SN: 50003-UP

3шт.

22

04434-51910

CLIP

SN: 50001-UP

2шт.

23

01435-01016

BOLT

SN: 50003-UP

68шт.

|23

0

BOLT

SN: 50001-50002

67шт.

24

427-43-11370

BRACKET

SN: 50001-UP

2шт.

25

421-06-22910

BRACKET

SN: 50001-UP

2шт.

26

421-06-22920

BRACKET

SN: 50001-UP

2шт.

27

01435-00816

BOLT

SN: 50001-UP

2шт.

28

01643-30823

WASHER

SN: 50001-UP

2шт.

29

421-06-22830

FUSE¤ 120A

SN: 50001-UP

1шт.

30

421-06-22840

FUSE¤ 30A

SN: 50001-UP

1шт.

31

421-06-22880

HOLDER

SN: 50001-UP

2шт.

32

42C-06-11170

ALARM,BACK-UP

SN: 50001-UP

1шт.

|32

42C-06-11180

BUZZER

SN: 50001-UP

2шт.

|32

42C-06-11190

RELAY

SN: 50001-UP

1шт.

33

6132-11-6460

BOLT

SN: 50001-UP

4шт.

34

01640-20816

WASHER

SN: 50001-UP

8шт.

35

01435-00816

BOLT

SN: 50001-UP

1шт.

36

08193-21012

CLIP

SN: 50001-UP

1шт.

37

01435-01016

BOLT

SN: 50001-UP

1шт.

38

04434-51510

CLIP

SN: 50002-UP

1шт.

39

08036-91014

CLIP

SN: 50002-UP

1шт.

40

01435-01016

BOLT

SN: 50002-UP

2шт.

Выбрано товаров: 52
