Запчасти Komatsu WA1200-3 ТОПЛИВОПРОВОД. (ТОПЛИВН. ОХЛАДИТЕЛЬ ЭЛЕМЕНТЫ КРЕПЛЕНИЯ) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ

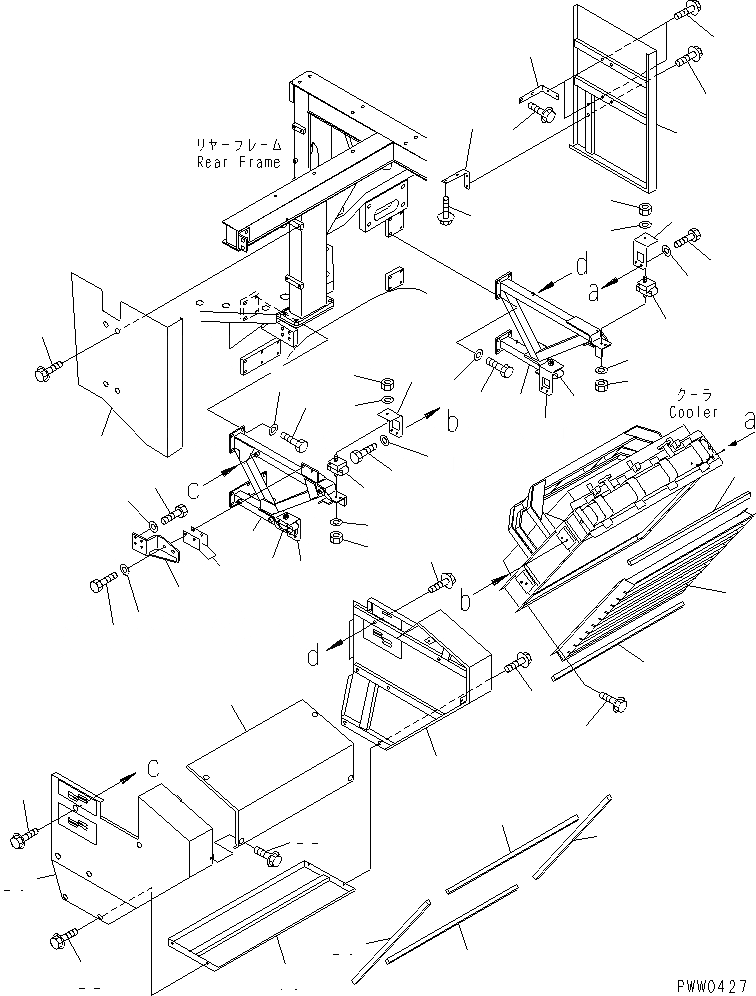

Схема запчастей Komatsu WA1200-3 - ТОПЛИВОПРОВОД. (ТОПЛИВН. ОХЛАДИТЕЛЬ ЭЛЕМЕНТЫ КРЕПЛЕНИЯ) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ
1
2
3
3
4
4
5
6
7
8
9
9
10
10
10
10
11
11
11
11
12
12
12
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
22
22
22
22
22
23
23
23
23
23
23
24
25
26
26
27
27
27
27
27

Артикул

Название

Примечание

Количество

1

42C-01-11661

SUPPORT

SN: 50001-UP

1шт.

2

42C-01-11651

SUPPORT

SN: 50001-UP

1шт.

3

01010-81435

BOLT

SN: 50001-UP

18шт.

4

01643-31445

WASHER

SN: 50001-UP

18шт.

5

42C-01-11671

BRACKET

SN: 50001-UP

1шт.

6

42C-01-11680

SHIM,2.3MM

SN: 50001-UP

4шт.

|6

42C-01-11690

SHIM,1.6MM

SN: 50001-UP

4шт.

7

01010-81240

BOLT

SN: 50001-UP

2шт.

8

01010-81255

BOLT

SN: 50001-UP

4шт.

9

01643-31232

WASHER

SN: 50001-UP

6шт.

10

20S-01-71311

CUSHION

SN: 50001-UP

4шт.

11

01580-11008

NUT

SN: 50001-UP

8шт.

12

01643-31032

WASHER

SN: 50001-UP

8шт.

13

42C-01-11950

BRACKET,L.H.

SN: 50001-UP

2шт.

14

42C-01-11960

BRACKET,R.H.

SN: 50001-UP

2шт.

15

01010-81230

BOLT

SN: 50001-UP

8шт.

16

01643-31232

WASHER

SN: 50001-UP

8шт.

17

42C-01-11711

MASK

SN: 50001-UP

1шт.

18

42C-01-11721

COVER,TOP

SN: 50001-UP

1шт.

19

42C-01-11731

COVER,BOTTOM

SN: 50001-UP

1шт.

20

42C-01-11741

COVER,FRONT

SN: 50001-UP

1шт.

21

42C-01-11751

COVER,REAR

SN: 50001-UP

1шт.

22

01435-01220

BOLT

SN: 50001-UP

24шт.

23

42C-01-11590

SEAL

SN: 50001-UP

6шт.

24

42C-01-11811

COVER,FRONT

SN: 50001-UP

1шт.

25

42C-01-11821

COVER,REAR

SN: 50001-UP

1шт.

26

42C-01-11830

BRACKET

SN: 50001-UP

3шт.

27

01435-01220

BOLT

SN: 50001-UP

16шт.

Выбрано товаров: 28
