Komatsu
/
Погрузчики фронтальные
/
WA1200-3 S/N 50001-UP
/
ЧАСТИ КОРПУСА
/

КРЫЛО И ЛЕСТНИЦА (ПЛАТФОРМА И БЛОКИР. BAR)(№-)

Запчасти Komatsu WA1200-3 КРЫЛО И ЛЕСТНИЦА (ПЛАТФОРМА И БЛОКИР. BAR)(№-) ЧАСТИ КОРПУСА

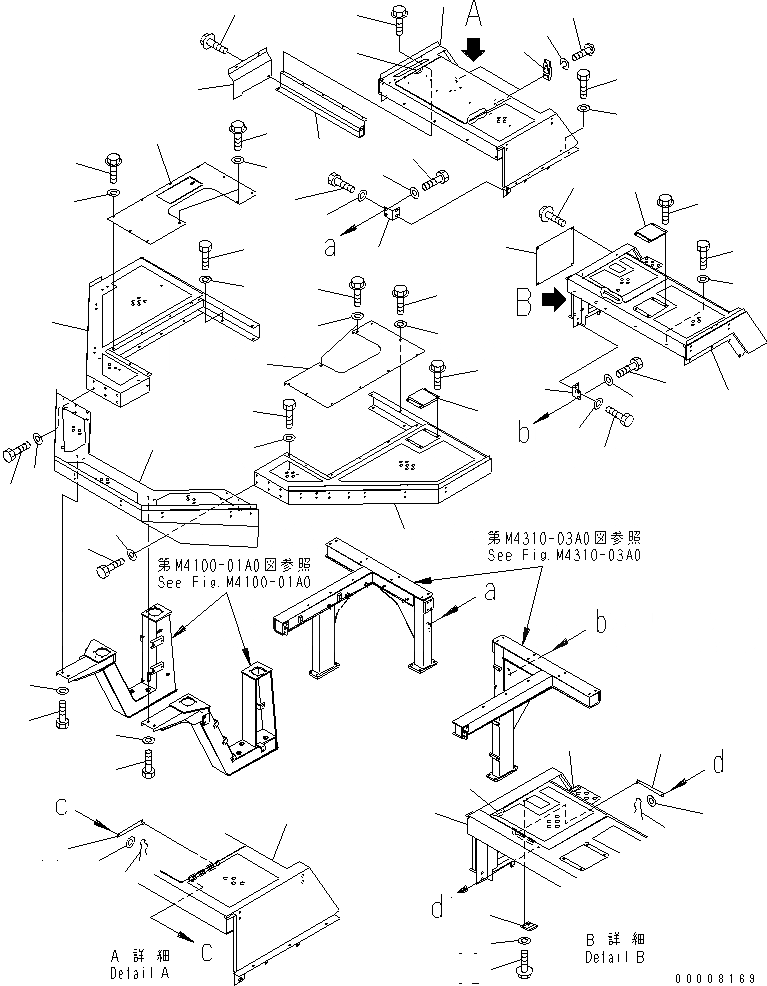

Схема запчастей Komatsu WA1200-3 - КРЫЛО И ЛЕСТНИЦА (ПЛАТФОРМА И БЛОКИР. BAR)(№-) ЧАСТИ КОРПУСА
1
2
2
3
3
4
5
6
7
7
8
8
9
10
10
11
12
13
14
14
15
16
17
18
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
51
52
52

№

Артикул

Название

Примечание

Количество

1

42C-54-14315

FRAME,FLOOR¤ L.H.

SN: 50013-UP

1шт.

2

01010-81435

BOLT

SN: 50001-UP

14шт.

3

01643-31445

WASHER

SN: 50001-UP

14шт.

4

42C-54-13210

COVER

SN: 50001-UP

1шт.

5

01435-01225

BOLT

SN: 50001-UP

4шт.

6

42C-54-14325

FRAME,FLOOR¤ R.H.

SN: 50013-UP

1шт.

7

01010-81435

BOLT

SN: 50001-UP

14шт.

8

01643-31445

WASHER

SN: 50001-UP

14шт.

9

42C-54-14333

COVER,L.H.

SN: 50001-UP

1шт.

10

01435-01225

BOLT

SN: 50013-UP

10шт.

11

01643-31232

WASHER

SN: 50001-UP

8шт.

12

175-54-34170

WASHER

SN: 50013-UP

2шт.

13

42C-54-14343

COVER,L.H.

SN: 50001-UP

1шт.

14

01435-01225

BOLT

SN: 50013-UP

10шт.

15

01643-31232

WASHER

SN: 50001-UP

8шт.

16

175-54-34170

WASHER

SN: 50013-UP

2шт.

17

42C-54-14353

COVER

SN: 50001-UP

1шт.

18

01010-81435

BOLT

SN: 50001-UP

8шт.

19

01643-31445

WASHER

SN: 50001-UP

8шт.

20

42C-54-14365

FRAME,FLOOR¤ L.H.

SN: 50010-UP

1шт.

21

421-09-21420

SHEET

SN: 50003-UP

9шт.

22

01010-81435

BOLT

SN: 50001-UP

12шт.

23

01643-31445

WASHER

SN: 50001-UP

12шт.

24

42C-54-13210

COVER

SN: 50001-UP

1шт.

25

42C-54-14980

PLATE

SN: 50001-UP

1шт.

26

01435-01220

BOLT

SN: 50001-UP

4шт.

27

01435-01220

BOLT

SN: 50001-UP

4шт.

28

42C-54-14460

ANGLE

SN: 50001-UP

1шт.

29

01010-81435

BOLT

SN: 50001-UP

4шт.

30

01643-31445

WASHER

SN: 50001-UP

4шт.

31

425-54-13570

PLATE

SN: 50001-UP

1шт.

32

01435-01225

BOLT

SN: 50001-UP

2шт.

33

01643-31232

WASHER

SN: 50001-UP

2шт.

34

421-06-24230

BAR

SN: 50001-UP

1шт.

35

01640-20816

WASHER

SN: 50001-UP

1шт.

36

04052-10833

PIN,SNAP

SN: 50001-UP

1шт.

37

42C-54-14374

FRAME,FLOOR¤ R.H.

SN: 50007-UP

1шт.

38

421-09-12321

HOLDER

SN: 50001-UP

2шт.

39

01220-40412

SCREW

SN: 50001-UP

10шт.

40

01601-20410

WASHER,SPRING

SN: 50001-UP

10шт.

41

42C-54-14591

COVER,HYDRAULIC TANK

SN: 50001-UP

1шт.

42

42C-54-14690

COVER

SN: 50001-UP

1шт.

43

01435-01220

BOLT

SN: 50001-UP

9шт.

44

421-06-24230

BAR

SN: 50001-UP

1шт.

45

01640-20816

WASHER

SN: 50001-UP

1шт.

46

04052-10833

PIN,SNAP

SN: 50001-UP

1шт.

47

421-09-21420

SHEET

SN: 50003-UP

4шт.

48

01010-81435

BOLT

SN: 50001-UP

12шт.

49

01643-31445

WASHER

SN: 50001-UP

12шт.

50

42C-54-14460

ANGLE

SN: 50001-UP

1шт.

51

01010-81435

BOLT

SN: 50011-UP

4шт.

52

01643-31445

WASHER

SN: 50001-UP

4шт.

Выбрано товаров: 52
