Запчасти Komatsu WA1200-3 КАПОТ ( ДВЕРЬ ЭЛЕМЕНТЫ КРЕПЛЕНИЯ) ЧАСТИ КОРПУСА

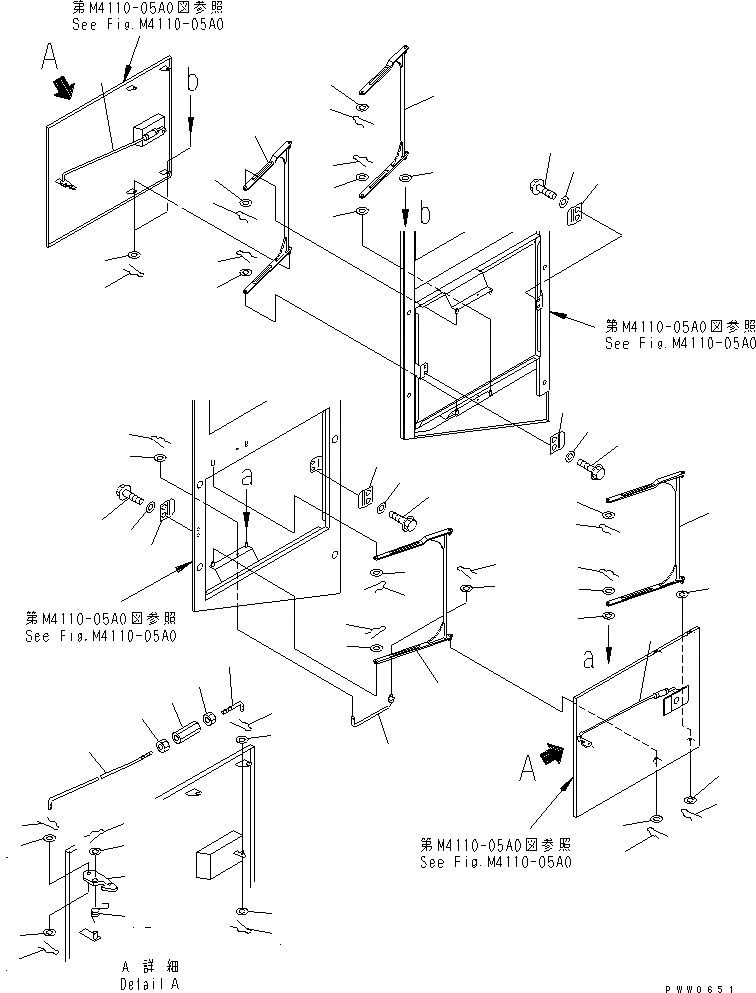

Схема запчастей Komatsu WA1200-3 - КАПОТ ( ДВЕРЬ ЭЛЕМЕНТЫ КРЕПЛЕНИЯ) ЧАСТИ КОРПУСА
1
1
1
2
3
4
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
11
12
13
14
15
15
15
15
15
15
16
16
16
16
16
16
17
17
17
17
18
18
18
18
18
19
19
19
19
19
20
20
20
20
21
22
22
23
23

Артикул

Название

Примечание

Количество

1

42C-54-11630

ROD,L.H.

SN: 50001-UP

2шт.

2

421-54-21780

BUCKLE

SN: 50001-UP

2шт.

3

01580-10605

NUT

SN: 50001-UP

2шт.

4

01508-40603

NUT,L.H. THREAD

SN: 50001-UP

2шт.

5

42C-54-11660

ROD

SN: 50001-UP

2шт.

6

01641-20608

WASHER

SN: 50001-UP

8шт.

7

04052-10633

PIN,SNAP

SN: 50001-UP

4шт.

8

42C-54-11690

PLATE

SN: 50001-UP

4шт.

9

01435-01225

BOLT

SN: 50001-UP

8шт.

10

01643-31232

WASHER

SN: 50001-UP

8шт.

11

417-54-21650

STRIKER

SN: 50001-UP

2шт.

12

417-54-21610

SPRING,L.H.

SN: 50001-UP

2шт.

13

04052-11038

PIN,SNAP

SN: 50001-UP

2шт.

14

01641-21016

WASHER

SN: 50001-UP

2шт.

15

04052-11038

PIN,SNAP

SN: 50001-UP

8шт.

16

01641-21016

WASHER

SN: 50001-UP

8шт.

17

42C-54-11652

BRACKET

SN: 50001-UP

4шт.

18

04052-11038

PIN,SNAP

SN: 50001-UP

8шт.

19

01641-21016

WASHER

SN: 50001-UP

8шт.

20

01643-31032

WASHER

SN: 50001-UP

4шт.

21

42C-54-11990

BAR

SN: 50001-UP

2шт.

22

04052-10633

PIN,SNAP

SN: 50001-UP

2шт.

23

01641-20608

WASHER

SN: 50001-UP

2шт.

Выбрано товаров: 23
