Запчасти Komatsu WA1200-3 ЗАДН. РАМА (ТРУБКИ КОНДИЦИОНЕРА) (/)(№79-) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

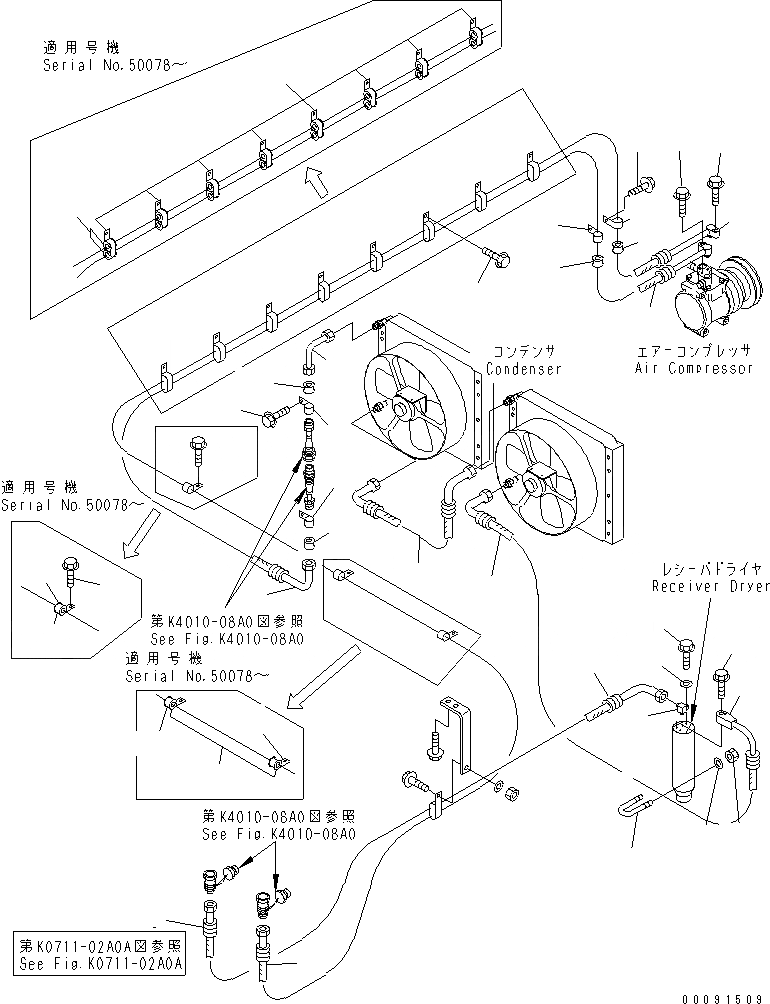

Схема запчастей Komatsu WA1200-3 - ЗАДН. РАМА (ТРУБКИ КОНДИЦИОНЕРА) (/)(№79-) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
1
2
2
3
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
16
16
17
17
18
19
20
20
20
21
21
22
22
25
25
26
26
27

Артикул

Название

Примечание

Количество

|$2

42C-07-05020

SERVICE KIT

SN: 50079-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.Y0000-R0002 TO Y0000-R0003 .

-1шт.

1

419-S62-2250

JOINT

SN: 50079-UP

1шт.

2

42C-S62-1112

HOSE

SN: 50079-UP

1шт.

3

42C-S62-1120

HOSE

SN: 50079-UP

1шт.

4

42C-S62-1130

HOSE

SN: 50079-UP

1шт.

5

42C-S62-1141

HOSE

SN: 50079-UP

1шт.

6

42C-S62-1151

HOSE

SN: 50079-UP

1шт.

7

42C-S62-1330

TUBE

SN: 50079-UP

1шт.

8

01435-00625

BOLT

SN: 50079-UP

1шт.

9

01435-00625

BOLT

SN: 50079-UP

1шт.

10

07283-36155

CLIP

SN: 50079-UP

2шт.

11

01643-31032

WASHER

SN: 50079-UP

4шт.

12

01597-01009

NUT

SN: 50079-UP

4шт.

13

01435-00625

BOLT

SN: 50079-UP

1шт.

14

01435-00625

BOLT

SN: 50079-UP

1шт.

15

01643-30623

WASHER

SN: 50079-UP

1шт.

16

04434-52712

CLIP

SN: 50079-UP

3шт.

17

07095-20420

CUSHION

SN: 50079-UP

3шт.

18

198-61-14180

CLIP

SN: 50079-UP

13шт.

19

07095-20420

CUSHION

SN: 50079-UP

26шт.

20

04434-52712

CLIP

SN: 50079-UP

2шт.

21

07095-20420

CUSHION

SN: 50079-UP

2шт.

22

01435-01016

BOLT

SN: 50079-UP

19шт.

23

08034-20834

BAND,(NOT SHOWN)

SN: 50079-UP

10шт.

24

08034-20519

BAND,(NOT SHOWN)

SN: 50079-UP

10шт.

25

04434-52712

CLIP

SN: 50079-UP

2шт.

26

421-54-22480

SEAL

SN: 50079-UP

2шт.

27

01435-01016

BOLT

SN: 50079-UP

2шт.

Выбрано товаров: 29
