Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA1200-3 S/N 50001-UP (Chassis only)
/
ЭЛЕКТРИКА
/

ЗАДН. Э/ПРОВОДКА (ЛИНИЯ ДВИГАТЕЛЯ)(№-)

Запчасти Komatsu WA1200-3 ЗАДН. Э/ПРОВОДКА (ЛИНИЯ ДВИГАТЕЛЯ)(№-) ЭЛЕКТРИКА

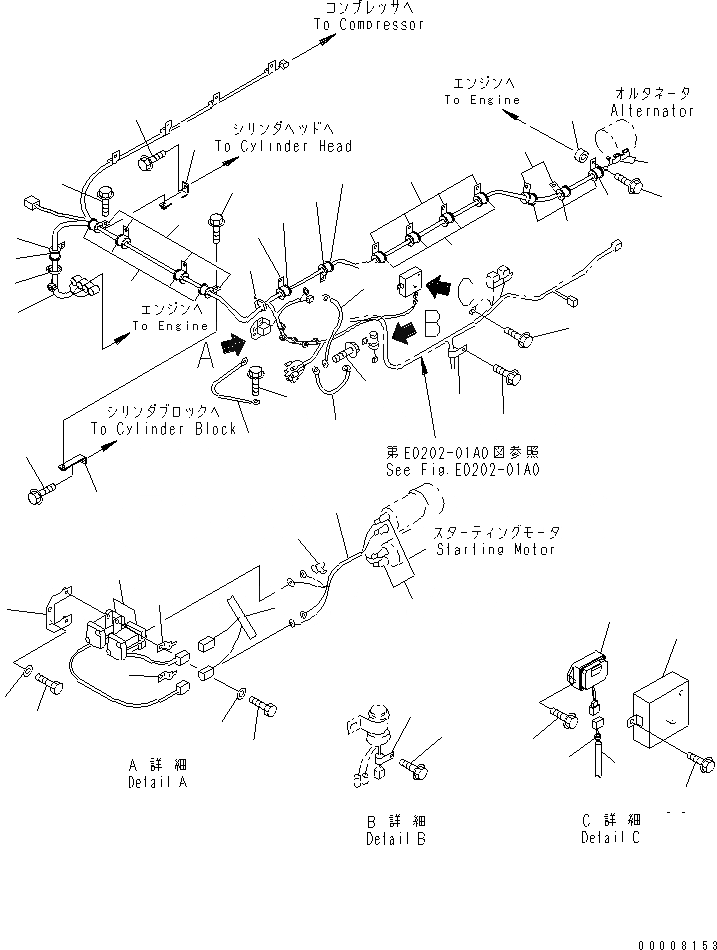

Схема запчастей Komatsu WA1200-3 - ЗАДН. Э/ПРОВОДКА (ЛИНИЯ ДВИГАТЕЛЯ)(№-) ЭЛЕКТРИКА
1
1
2
3
4
5
6
7
8
8
9
9
10
10
11
11
11
11
11
12
12
12
12
13
13
14
14
15
16
17
18
19
19
20
20
21
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35

№

Артикул

Название

Примечание

Количество

1

42C-06-12717

WIRING HARNESS

SN: 50036-UP

1шт.

1

0

WIRING HARNESS

SN: (50036-50104)

1шт.

1

42C-06-12715

WIRING HARNESS

SN: 50013-50035

1шт.

1

42C-06-12713

WIRING HARNESS

SN: 50003-UP

1шт.

1

426-06-A2110

CONNECTOR

SN: 50001-UP

1шт.

1

426-06-A2120

CONNECTOR

SN: 50001-UP

1шт.

1

42C-06-12720

CONNECTOR

SN: 50001-UP

1шт.

1

56B-06-11510

CONNECTOR

SN: .-UP

1шт.

1

56B-06-11520

CONNECTOR

SN: 50001-UP

3шт.

1

56B-06-11540

CONNECTOR

SN: 50001-UP

1шт.

1

56B-06-16510

DIODE

SN: 50001-UP

1шт.

2

08038-04030

CAP

SN: 50001-UP

2шт.

3

01435-01016

BOLT

SN: 50001-UP

1шт.

4

08028-55050

CABLE, GROUND

SN: 50001-UP

1шт.

5

01435-01016

BOLT

SN: 50001-UP

2шт.

6

42C-01-11790

RELAY,STARTER

SN: 50001-UP

2шт.

7

42C-06-12371

BRACKET

SN: 50001-UP

1шт.

8

01010-80820

BOLT

SN: 50001-UP

4шт.

9

01643-50823

WASHER

SN: 50001-UP

4шт.

10

08193-21012

CLIP

SN: 50001-UP

2шт.

11

04434-52712

CLIP

SN: 50013-UP

9шт.

12

07095-20420

CUSHION

SN: 50013-UP

9шт.

13

04434-51910

CLIP

SN: 50013-UP

5шт.

14

07095-20213

CUSHION

SN: 50013-UP

5шт.

15

421-06-12780

SPACER

SN: 50001-UP

1шт.

16

01435-01060

BOLT

SN: 50001-UP

1шт.

17

363-43-37350

BRACKET

SN: 50013-UP

1шт.

18

361-18-23120

PLATE

SN: 50013-UP

1шт.

19

01435-01016

BOLT

SN: 50001-UP

2шт.

20

01435-01220

BOLT

SN: 50013-UP

2шт.

21

08034-20536

BAND

SN: 50001-UP

20шт.

22

42C-06-12420

WIRING HARNESS

SN: 50001-UP

1шт.

23

08038-00525

CAP

SN: 50001-UP

6шт.

24

08028-56060

CABLE, GROUND

SN: 50001-UP

1шт.

25

08028-56055

CABLE, GROUND

SN: 50001-UP

1шт.

26

01435-01220

BOLT

SN: 50001-UP

1шт.

27

42C-01-12200

REGULATOR

SN: 50001-UP

1шт.

28

01435-00612

BOLT

SN: 50001-UP

2шт.

29

42C-01-12970

COVER

SN: 50001-UP

1шт.

30

01435-01016

BOLT

SN: 50001-UP

2шт.

31

417-06-12560

GROMMET

SN: 50001-UP

1шт.

32

08036-00814

CLIP

SN: 50001-UP

3шт.

33

01435-01016

BOLT

SN: 50001-UP

1шт.

34

04434-51910

CLIP

SN: 50001-UP

1шт.

35

01435-00612

BOLT

SN: 50001-UP

1шт.

Выбрано товаров: 45
