Запчасти Komatsu WA120-3MC FIG. M-A ПОЛН. КРЫЛО - ЗАДН. ЧАСТИ КОРПУСА

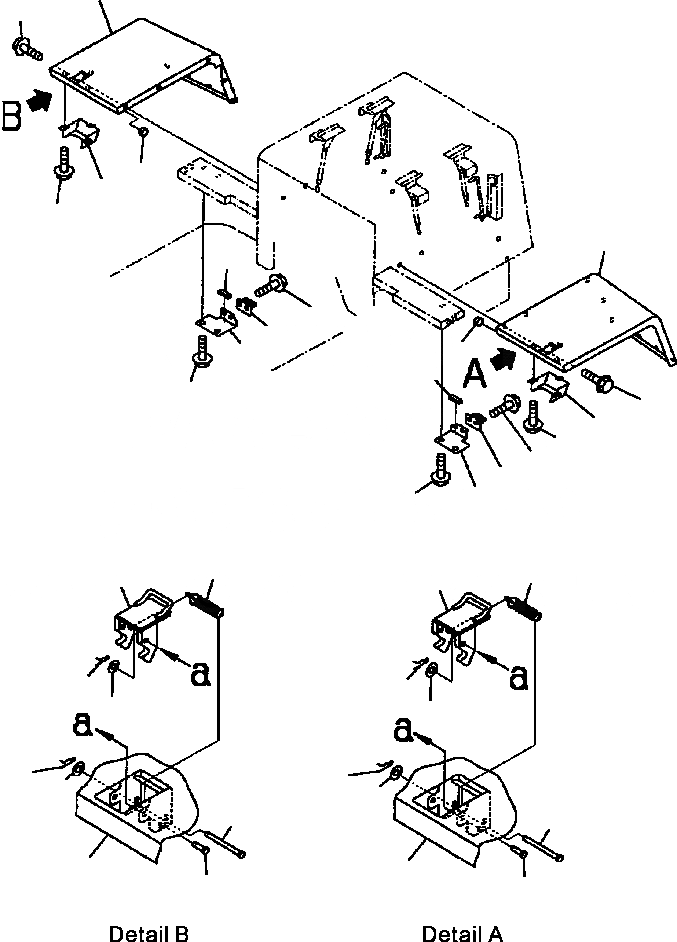

Схема запчастей Komatsu WA120-3MC - FIG. M-A ПОЛН. КРЫЛО - ЗАДН. ЧАСТИ КОРПУСА
17
18
19
31
32
1
21
29
28
3
20
5
22
2
15
16
14
13
6
4
30
12
23
7
27
11
26
10
27
11
26
10
24
8
17
1
25
9

Артикул

Название

Примечание

Количество

1

417-54-24710

FENDER, LEFT HAND

SN: A31001--UP

1шт.

2

01435-01225

BOLT

SN: A31001--UP

3шт.

3

09415-01008

CAP

SN: A31001--UP

2шт.

4

417-54-24392

BRACKET, LEFT HAND

SN: A31001--UP

1шт.

5

417-54-24270

SHEET

SN: A31001--UP

1шт.

6

01435-01225

BOLT

SN: A31001--UP

2шт.

7

417-54-24630

LATCH

SN: A31001--UP

1шт.

8

415-54-11630

PIN

SN: A31001--UP

1шт.

9

04205-10622

PIN

SN: A31001--UP

2шт.

10

01641-20608

WASHER

SN: A31001--UP

3шт.

11

04052-10633

PIN

SN: A31001--UP

3шт.

12

417-54-24610

SPRING

SN: A31001--UP

1шт.

13

417-54-24620

STRIKER

SN: A31001--UP

1шт.

14

01435-01016

BOLT

SN: A31001--UP

2шт.

15

417-54-24640

COVER

SN: A31001--UP

1шт.

16

01435-01016

BOLT

SN: A31001--UP

3шт.

17

417-54-24720

FENDER, RIGHT HAND

SN: A31001--UP

1шт.

18

01435-01225

BOLT

SN: A31001--UP

3шт.

19

09415-01008

CAP

SN: A31001--UP

2шт.

20

417-54-24482

BRACKET, RIGHT HAND

SN: A31001--UP

1шт.

21

417-54-24270

SHEET

SN: A31001--UP

1шт.

22

01435-01225

BOLT

SN: A31001--UP

2шт.

23

417-54-24630

LATCH

SN: A31001--UP

1шт.

24

415-54-11630

PIN

SN: A31001--UP

1шт.

25

04205-10622

PIN

SN: A31001--UP

2шт.

26

01641-20608

WASHER

SN: A31001--UP

3шт.

27

04052-10633

PIN

SN: A31001--UP

3шт.

28

417-54-24620

STRIKER

SN: A31001--UP

1шт.

29

01435-01016

BOLT

SN: A31001--UP

2шт.

30

417-54-24610

SPRING

SN: A31001--UP

1шт.

31

417-54-24640

COVER

SN: A31001--UP

1шт.

32

01435-01016

BOLT

SN: A31001--UP

3шт.

Выбрано товаров: 32
