FIG NO. F-A СТОЯНОЧНЫЙ ТОРМОЗ УПРАВЛ-Е НИЖН. МЕХАНИЗМ

Запчасти Komatsu WA120-3L FIG NO. F-A СТОЯНОЧНЫЙ ТОРМОЗ УПРАВЛ-Е НИЖН. МЕХАНИЗМ СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

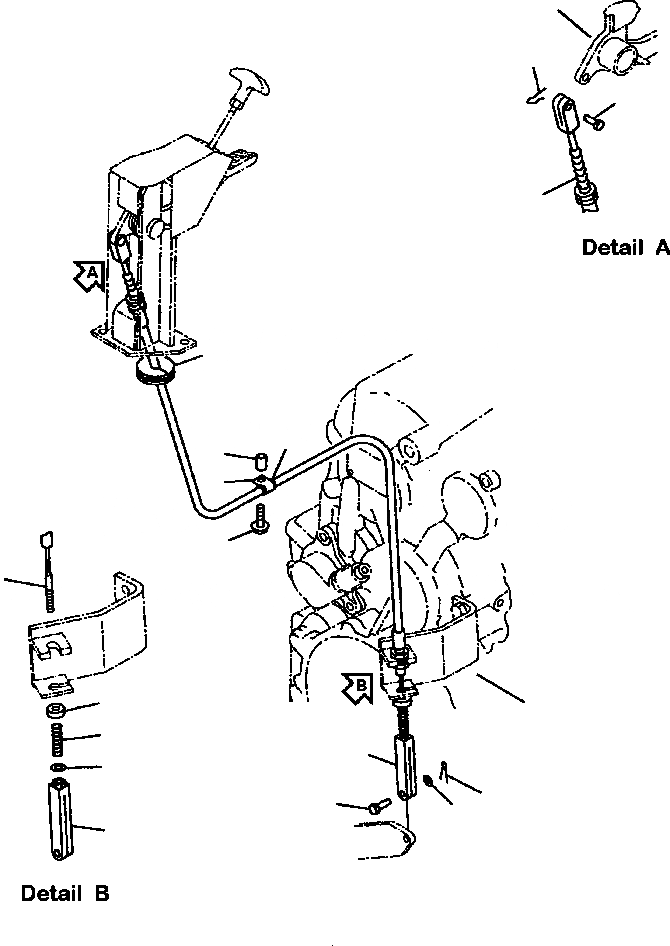

Схема запчастей Komatsu WA120-3L - FIG NO. F-A СТОЯНОЧНЫЙ ТОРМОЗ УПРАВЛ-Е НИЖН. МЕХАНИЗМ СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
3
2
1
12
11
10
13
1
1
15
1
14
6
7
9
8
4
2
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

416-22-26160

CABLE

1шт.

2

04205-11030

PIN

2шт.

3

04052-11038

PIN, SNAP

1шт.

4

04050-13020

PIN, COTTER

1шт.

5

01641-21016

WASHER

1шт.

6

416-22-26170

CAP

1шт.

7

416-878-1470

GROMMET

1шт.

8

04434-52110

CLIP

1шт.

9

421-62-14490

SPACER

1шт.

10

01435-01035

BOLT

1шт.

11

416-22-26260

SPRING

1шт.

12

417-43-18380

GUIDE

1шт.

13

01641-20812

WASHER

1шт.

14

PEDAL, PARKING BRAKE (SEE PG F-070)

-29шт.

15

BRACKET, LINKAGE (SEE PG F-014)

-29шт.

Выбрано товаров: 15
