Запчасти Komatsu WA120-3CS ПЕРЕДАЧА (ВНУТР. ЧАСТИ¤ /) СИЛОВАЯ ПЕРЕДАЧА

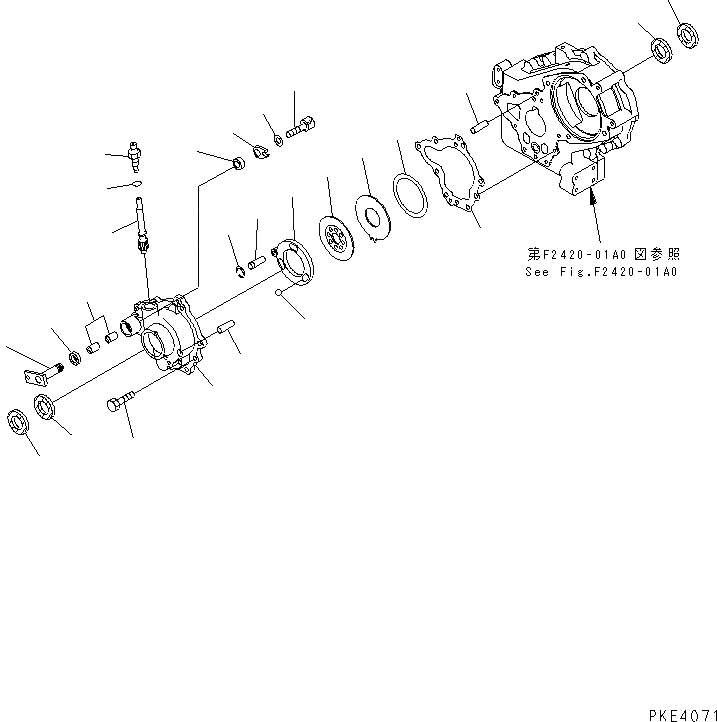

Схема запчастей Komatsu WA120-3CS - ПЕРЕДАЧА (ВНУТР. ЧАСТИ¤ /) СИЛОВАЯ ПЕРЕДАЧА
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24

Артикул

Название

Примечание

Количество

|$1

415-17-20002

TRANSFER ASS'Y

SN: 10004-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2420-01A0 AND F2420-02A0.

-1шт.

1

415-17-26111

HOUSING

SN: 10004-UP

1шт.

2

01010-61235

BOLT

SN: 10004-UP

8шт.

3

04020-01228

PIN,DOWEL

SN: 10004-UP

2шт.

4

714-09-16520

GASKET

SN: 10004-UP

1шт.

|$7

714-09-16221

PISTON ASS'Y

SN: 10004-UP

1шт.

5

714-09-16121

PISTON

SN: 10004-UP

1шт.

6

714-09-16230

PIN

SN: 10004-UP

1шт.

7

714-09-16240

E-RING

SN: 10004-UP

1шт.

8

04260-01587

BALL

SN: 10004-UP

3шт.

9

415-17-26172

LEVER

SN: 10004-UP

1шт.

10

714-09-16271

SPACER

SN: 10004-UP

1шт.

11

714-09-16181

LEVER

SN: 10004-UP

1шт.

12

714-09-16282

WASHER

SN: 10004-UP

1шт.

13

01252-30816

BOLT

SN: 10004-UP

1шт.

14

06120-02016

BEARING

SN: 10004-UP

2шт.

15

714-09-16190

SEAL

SN: 10004-UP

1шт.

16

714-09-16130

PLATE

SN: 10004-UP

6шт.

17

714-09-16140

DISC

SN: 10004-UP

5шт.

18

714-09-16150

SPRING,WAVE

SN: 10004-UP

5шт.

19

04022-20065

PIN,DOWEL

SN: 10004-UP

1шт.

20

415-17-23820

GEAR

SN: 10004-UP

1шт.

21

415-22-11880

SLEEVE

SN: 10004-UP

1шт.

22

07002-02434

O-RING

SN: 10004-UP

1шт.

23

714-01-13271

SEAL,OIL

SN: 10004-UP

2шт.

24

714-01-13280

SEAL,DUST

SN: 10004-UP

2шт.

Выбрано товаров: 27
