Запчасти Komatsu WA120-3 ТРАНСМИССИЯ (3-Я И 4-Я МУФТА) (ДЛЯ -SPEED) ТРАНСМИССИЯ

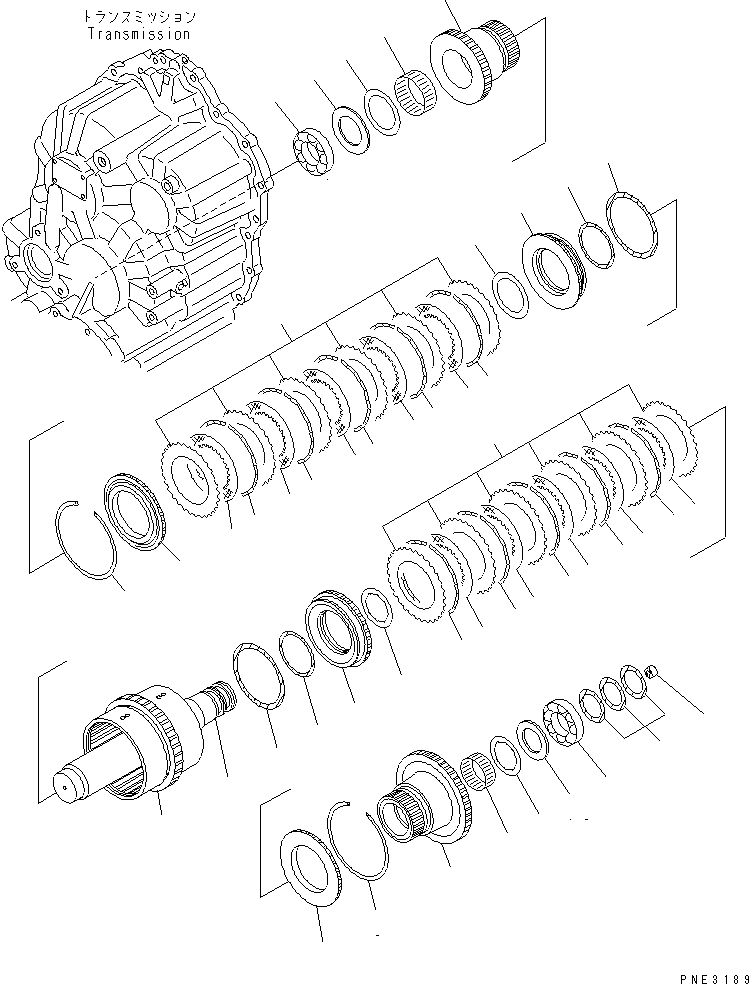

Схема запчастей Komatsu WA120-3 - ТРАНСМИССИЯ (3-Я И 4-Я МУФТА) (ДЛЯ -SPEED) ТРАНСМИССИЯ
1
2
3
3
4
4
4
4
4
4
4
4
4
4
5
5
6
6
6
6
6
6
6
6
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$5

714-11-10003

TRANSMISSION ASS'Y

SN: (68511)-UP

1шт.

|$6

714-11-10002

TRANSMISSION ASS'Y

SN: 53001-(68510)

1шт.

|$7

714-11-10043

TRANSMISSION ASS'Y,(FOR EMERGENCY STEERING)

SN: (68511)-UP

1шт.

|$8

714-11-10042

TRANSMISSION ASS'Y,(FOR EMERGENCY STEERING)

SN: 53001-(68510)

1шт.

|$$6

THESE ASSEMBLIES CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A1 TO F4350-69A1.

-1шт.

|$11

714-11-12030

CLUTCH ASS'Y,3RD AND 4TH

SN: 53001-UP

1шт.

|$12

714-11-12170

SHAFT ASS'Y

SN: 53001-UP

1шт.

1

0

SHAFT

SN: 53001-UP

1шт.

2

0

HOUSING ASS'Y

SN: 53001-UP

1шт.

3

714-11-12660

PISTON,3RD AND 4TH

SN: 53001-UP

2шт.

4

714-08-19710

DISC

SN: 53001-UP

10шт.

5

714-08-19730

PLATE,SEPARATE

SN: 53001-UP

12шт.

6

714-08-12911

SPRING,WAVE

SN: 53001-UP

10шт.

6

0

SPRING,WAVE

SN: (53001-(170426))

10шт.

7

714-08-12610

PLATE,END

SN: 53001-UP

2шт.

8

714-08-19510

RING,SNAP

SN: 53001-UP

2шт.

9

714-08-19210

RING,SEAL

SN: 53001-UP

2шт.

10

714-11-19230

RING,SEAL

SN: 53001-UP

2шт.

11

714-11-19510

WASHER,THRUST

SN: 53001-UP

2шт.

12

714-08-19570

WASHER,THRUST

SN: 53001-UP

2шт.

13

714-11-12710

SPACER

SN: 53001-UP

1шт.

14

714-11-12720

SPACER

SN: 53001-UP

1шт.

15

419-15-12271

BEARING

SN: (68899)-UP

1шт.

15

0

BEARING,NEEDLE

SN: 53001-(68898)

1шт.

16

714-23-19430

BEARING

SN: (68899)-UP

2шт.

16

0

BEARING

SN: (67872)-(68898)

2шт.

16

0

BEARING,NEEDLE

SN: 53001-(67871)

2шт.

17

714-11-12460

GEAR, 51 TEETH,4TH

SN: 53001-UP

1шт.

18

714-11-12470

GEAR, 40-52 TEETH,3RD

SN: 53001-UP

1шт.

19

06040-06210

BEARING

SN: 53001-UP

1шт.

20

06040-06312

BEARING

SN: 53001-UP

1шт.

21

714-11-12850

SCREW

SN: 53001-UP

1шт.

22

419-15-12122

RING,SEAL

SN: 53001-UP

3шт.

Выбрано товаров: 34
