Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA120-3 S/N 53001-UP (S4D102E-1 (Emission) Eng. Installed)
/
ЭЛЕКТРИКА
/

ОСНОВН. Э/ПРОВОДКА ЗАДН. РАМА (ДЛЯ ЕС)(№-7)

Запчасти Komatsu WA120-3 ОСНОВН. Э/ПРОВОДКА ЗАДН. РАМА (ДЛЯ ЕС)(№-7) ЭЛЕКТРИКА

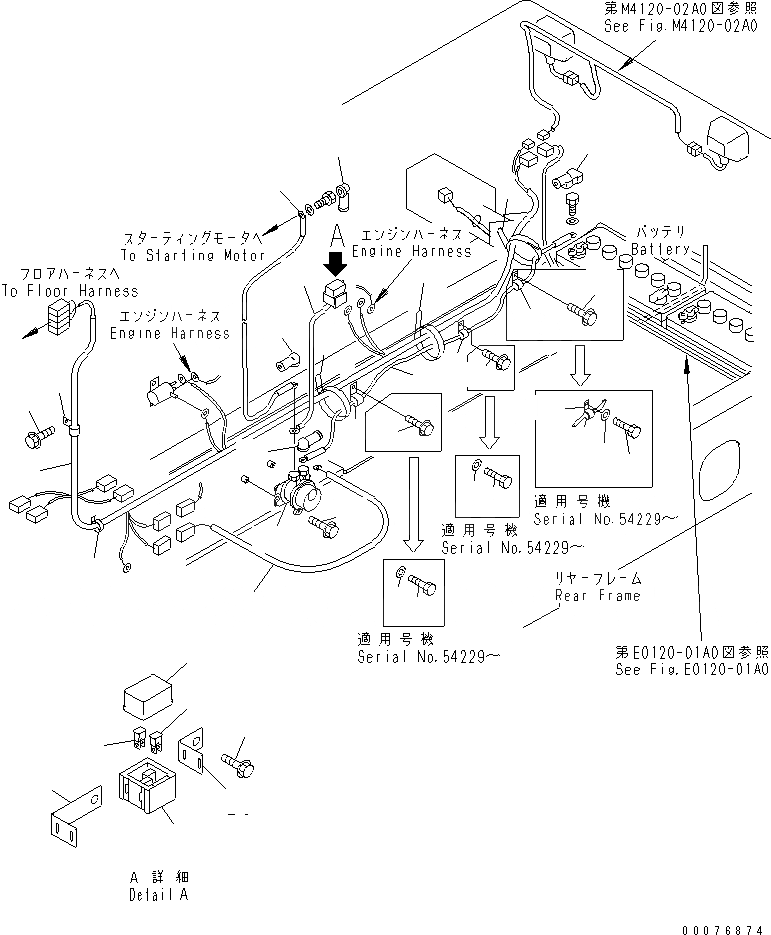

Схема запчастей Komatsu WA120-3 - ОСНОВН. Э/ПРОВОДКА ЗАДН. РАМА (ДЛЯ ЕС)(№-7) ЭЛЕКТРИКА
1
2
3
4
4
4
4
5
6
7
7
8
8
8
8
9
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
25
26
27
28

№

Артикул

Название

Примечание

Количество

1

416-06-22230

WIRING HARNESS

SN: 53001-54237

1шт.

1

08020-10000

DIODE

SN: 53001-54237

2шт.

2

08036-02514

CLIP

SN: 53001-54237

1шт.

3

01435-01016

BOLT

SN: 53001-54237

2шт.

4

08034-20519

BAND

SN: 53001-54237

2шт.

5

417-06-22231

WIRING HARNESS

SN: 53001-54237

1шт.

6

416-06-22222

WIRE

SN: 54229-54237

1шт.

6

416-06-22221

WIRE

SN: 53001-54228

1шт.

7

04434-51712

CLIP

SN: 54229-54237

2шт.

7

08036-01214

CLIP

SN: 53001-54228

2шт.

8

01010-81016

BOLT

SN: 54229-54237

2шт.

8

01435-01016

BOLT

SN: 53001-54228

2шт.

9

01643-31032

WASHER

SN: 54229-54237

2шт.

10

07095-20318

CUSHION

SN: 54229-54237

1шт.

11

04434-52512

CLIP

SN: 54229-54237

1шт.

12

01010-81016

BOLT

SN: 54229-54237

1шт.

13

01643-31032

WASHER

SN: 54229-54237

1шт.

14

424-09-12530

BOOT

SN: 53001-54237

1шт.

15

421-06-11930

RELAY,BATTERY

SN: 53001-54237

1шт.

15

01010-80816

BOLT

SN: 53001-54237

2шт.

15

01220-40408

SCREW

SN: 53001-54237

2шт.

15

01643-50823

WASHER

SN: 53001-54237

2шт.

15

01601-20410

WASHER,SPRING

SN: 53001-54237

2шт.

16

01435-00825

BOLT

SN: 53001-54237

2шт.

17

08038-06031

CAP

SN: 53001-54237

2шт.

18

417-06-22440

WIRE

SN: 53001-54237

1шт.

19

08038-06031

CAP

SN: 53001-54237

1шт.

20

417-06-22330

WIRE

SN: 54009-54237

1шт.

20

421-06-22410

WIRE

SN: 53001-54008

1шт.

21

08036-01214

CLIP

SN: 53001-54228

1шт.

22

01435-01220

BOLT

SN: 53001-54228

1шт.

23

421-06-22830

FUSE, 120A

SN: 53001-54237

1шт.

24

421-06-22820

FUSE, 80A,SLOW BLOW

SN: 53001-54237

1шт.

25

421-06-22880

HOLDER

SN: 53001-54237

1шт.

25

421-06-22990

BOLT

SN: 53001-54237

4шт.

26

421-06-22910

BRACKET

SN: 53001-54237

1шт.

27

421-06-22920

BRACKET

SN: 53001-54237

1шт.

28

01435-00812

BOLT

SN: 53001-54237

1шт.

Выбрано товаров: 38
