Запчасти Komatsu WA120-3 ТРАНСМИССИЯ (НАСОС И ТРУБЫ) (ДЛЯ -SPEED) ТРАНСМИССИЯ

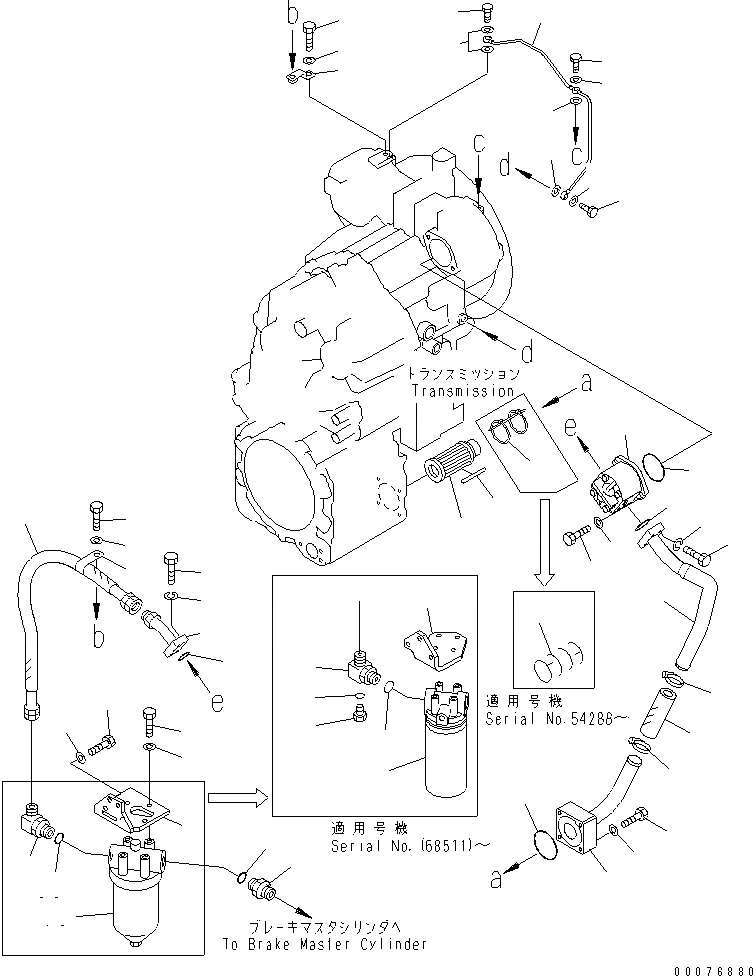

Схема запчастей Komatsu WA120-3 - ТРАНСМИССИЯ (НАСОС И ТРУБЫ) (ДЛЯ -SPEED) ТРАНСМИССИЯ
1
2
3
4
5
5
6
7
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
32
33
34
35
35
35
36
37
38
39
39
39
40
40
40
40
40

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$5

714-11-10003

TRANSMISSION ASS'Y

SN: (68511)-UP

1шт.

|$6

714-11-10002

TRANSMISSION ASS'Y

SN: 53001-(68510)

1шт.

|$7

714-11-10043

TRANSMISSION ASS'Y,(FOR EMERGENCY STEERING)

SN: (68511)-UP

1шт.

|$8

714-11-10042

TRANSMISSION ASS'Y,(FOR EMERGENCY STEERING)

SN: 53001-(68510)

1шт.

|$$6

THESE ASSEMBLIES CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A1 TO F4350-69A1.

-1шт.

1

705-73-30010

PUMP ASS'Y,(SEE FIG.Y1610-01A0) (LAL(1)32)

SN: 53001-UP

1шт.

2

07000-02085

O-RING (K3)

SN: 53001-UP

1шт.

3

01010-81030

BOLT

SN: 53001-UP

1шт.

4

01643-31032

WASHER

SN: 53001-UP

1шт.

5

714-11-18760

SUPPORT

SN: (68511)-UP

1шт.

5

714-11-18830

SUPPORT

SN: 53001-(68510)

1шт.

6

01010-81035

BOLT

SN: 53001-UP

1шт.

7

01643-31032

WASHER

SN: 53001-UP

1шт.

8

01010-81235

BOLT

SN: 53001-UP

3шт.

9

01643-31232

WASHER

SN: 53001-UP

3шт.

10

714-07-28702

FILTER ASS'Y

SN: (68992)-UP

1шт.

10

714-07-28701

FILTER ASS'Y

SN: (68989)-(68991)

1шт.

10

0

FILTER ASS'Y

SN: (68511)-(68988)

1шт.

10

0

FILTER ASS'Y

SN: 53001-(68510)

1шт.

11

419-15-14511

STRAINER ASS'Y

SN: 53288-UP

1шт.

11

419-15-14510

STRAINER ASS'Y

SN: 53001-53287

1шт.

11

419-15-14650

STRAINER

SN: 53001-UP

1шт.

12

419-15-14662

SPRING,SUPPORT

SN: 54288-UP

1шт.

12

419-15-14661

SPRING,SUPPORT

SN: 53001-54287

1шт.

13

417-15-14660

MAGNET

SN: 54288-UP

4шт.

13

417-15-14660

MAGNET

SN: 53001-54287

5шт.

14

714-11-18850

FLANGE

SN: 53001-UP

1шт.

15

07000-02085

O-RING (K3)

SN: 53001-UP

1шт.

16

01010-81065

BOLT

SN: 53001-UP

1шт.

17

01643-31032

WASHER

SN: 53001-UP

1шт.

18

419-15-14752

HOSE

SN: 53001-UP

1шт.

19

07281-00489

CLAMP

SN: 53001-UP

2шт.

20

714-11-18860

TUBE

SN: 53001-UP

1шт.

21

07000-73035

O-RING (K3)

SN: 53001-UP

1шт.

22

01010-81035

BOLT,COIL

SN: 53001-UP

4шт.

23

01602-21030

WASHER,SPRING

SN: 53001-UP

4шт.

24

714-11-18870

TUBE

SN: 53001-UP

1шт.

25

07000-73028

O-RING (K3)

SN: 53001-UP

1шт.

26

01010-80835

BOLT

SN: 53001-UP

4шт.

27

01602-20825

WASHER,SPRING

SN: 53001-UP

4шт.

28

07102-20608

HOSE

SN: 53001-UP

1шт.

29

08036-23014

CLIP

SN: 53001-UP

1шт.

30

01010-81020

BOLT

SN: 53001-UP

1шт.

31

01643-31032

WASHER

SN: 53001-UP

1шт.

32

714-11-18100

ELBOW

SN: (68511)-UP

1шт.

32

419-15-14641

ELBOW

SN: 53001-(68510)

1шт.

33

07040-11007

PLUG

SN: (68511)-UP

1шт.

34

07002-11023

O-RING (K3)

SN: (68511)-UP

1шт.

35

07002-03334

O-RING (K3)

SN: 53001-UP

2шт.

36

714-11-18880

PLATE

SN: 53001-UP

1шт.

37

113-60-33270

NIPPLE

SN: 53001-UP

1шт.

38

714-11-18891

TUBE

SN: 53001-UP

1шт.

39

07206-30710

BOLT,JOINT

SN: 53001-UP

3шт.

40

07005-01012

SEAL, WASHER

SN: 53001-UP

6шт.

Выбрано товаров: 55
