Запчасти Komatsu WA120-3 ЗАДН. ПОЛН. КРЫЛО(№-) РАМА И ЧАСТИ КОРПУСА

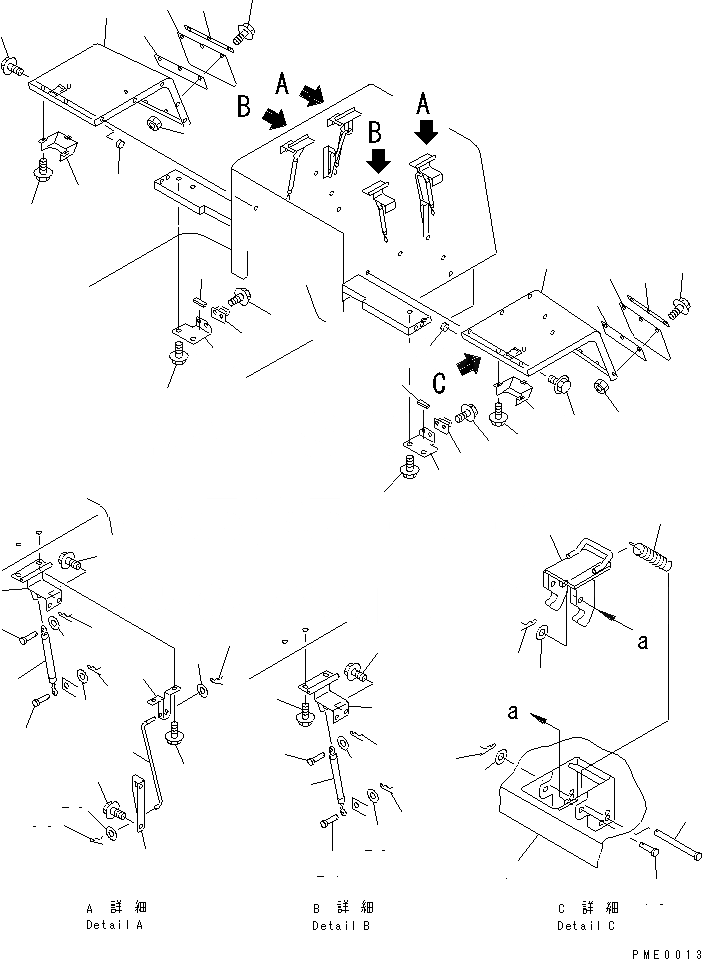

Схема запчастей Komatsu WA120-3 - ЗАДН. ПОЛН. КРЫЛО(№-) РАМА И ЧАСТИ КОРПУСА
1
1
2
3
3
4
4
5
6
7
7
8
8
9
9
10
10
11
12
13
14
14
15
15
16
17
17
18
18
19
19
20
21
22
22
22
23
23
24
24
24
24
25
25
25
25
26
26
26
26
27
28
29
29
30
30
31
32
32
33
33
34
34
35
35
36
36

Артикул

Название

Примечание

Количество

1

416-54-24131

FENDER,L.H.

SN: 50001-UP

1шт.

2

416-54-24141

FENDER,R.H.

SN: 50001-UP

1шт.

3

01435-01225

BOLT

SN: 50001-UP

6шт.

4

09415-01008

CAP

SN: 50001-UP

4шт.

5

417-54-24391

BRACKET,L.H.

SN: 50001-UP

1шт.

6

417-54-24481

BRACKET,R.H.

SN: 50001-UP

1шт.

7

417-54-24270

SHEET

SN: 50001-UP

2шт.

8

01435-01225

BOLT

SN: 50001-UP

4шт.

9

417-54-24620

STRIKER

SN: 50001-UP

2шт.

10

01435-01016

BOLT

SN: 50001-UP

4шт.

11

417-54-24630

LATCH

SN: 50001-UP

2шт.

12

415-54-11630

PIN

SN: 50001-UP

2шт.

13

04205-10622

PIN

SN: 50001-UP

4шт.

14

01641-20608

WASHER

SN: 50001-UP

6шт.

15

04052-10633

PIN

SN: 50001-UP

6шт.

16

417-54-24610

SPRING

SN: 50001-UP

2шт.

17

417-54-24640

COVER

SN: 50001-UP

2шт.

18

01435-01016

BOLT

SN: 50001-UP

6шт.

19

417-54-24420

HINGE

SN: 50001-UP

4шт.

20

417-54-24440

BRACKET

SN: 50001-UP

2шт.

21

01435-01225

BOLT

SN: 50001-UP

4шт.

22

01435-01220

BOLT

SN: 50001-UP

12шт.

23

417-54-24280

GAS SPRING ASS'Y

SN: 50001-UP

4шт.

24

04205-10832

PIN

SN: 50001-UP

4шт.

25

01641-20812

WASHER

SN: 50001-UP

8шт.

26

04052-10833

PIN,SNAP

SN: 50001-UP

8шт.

27

417-54-24430

BRACKET

SN: 50001-UP

2шт.

28

417-54-24450

ROD

SN: 50001-UP

2шт.

29

01642-21016

WASHER

SN: 50001-UP

4шт.

30

04052-10833

PIN,SNAP

SN: 50001-UP

4шт.

31

01435-01020

BOLT

SN: 50001-UP

4шт.

32

417-54-24530

SHEET

SN: 50001-UP

2шт.

33

416-54-24210

PLATE

SN: 50001-UP

2шт.

34

417-54-24540

PLATE

SN: 50001-UP

2шт.

35

01435-01225

BOLT

SN: 50001-UP

6шт.

36

01584-01210

NUT

SN: 50001-UP

6шт.

Выбрано товаров: 36
