ГИДРОЛИНИЯ (ДЛЯ ПЕРЕДН. НАВЕСН. ОБОРУД) (/)

Запчасти Komatsu WA100SS-1 ГИДРОЛИНИЯ (ДЛЯ ПЕРЕДН. НАВЕСН. ОБОРУД) (/) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ

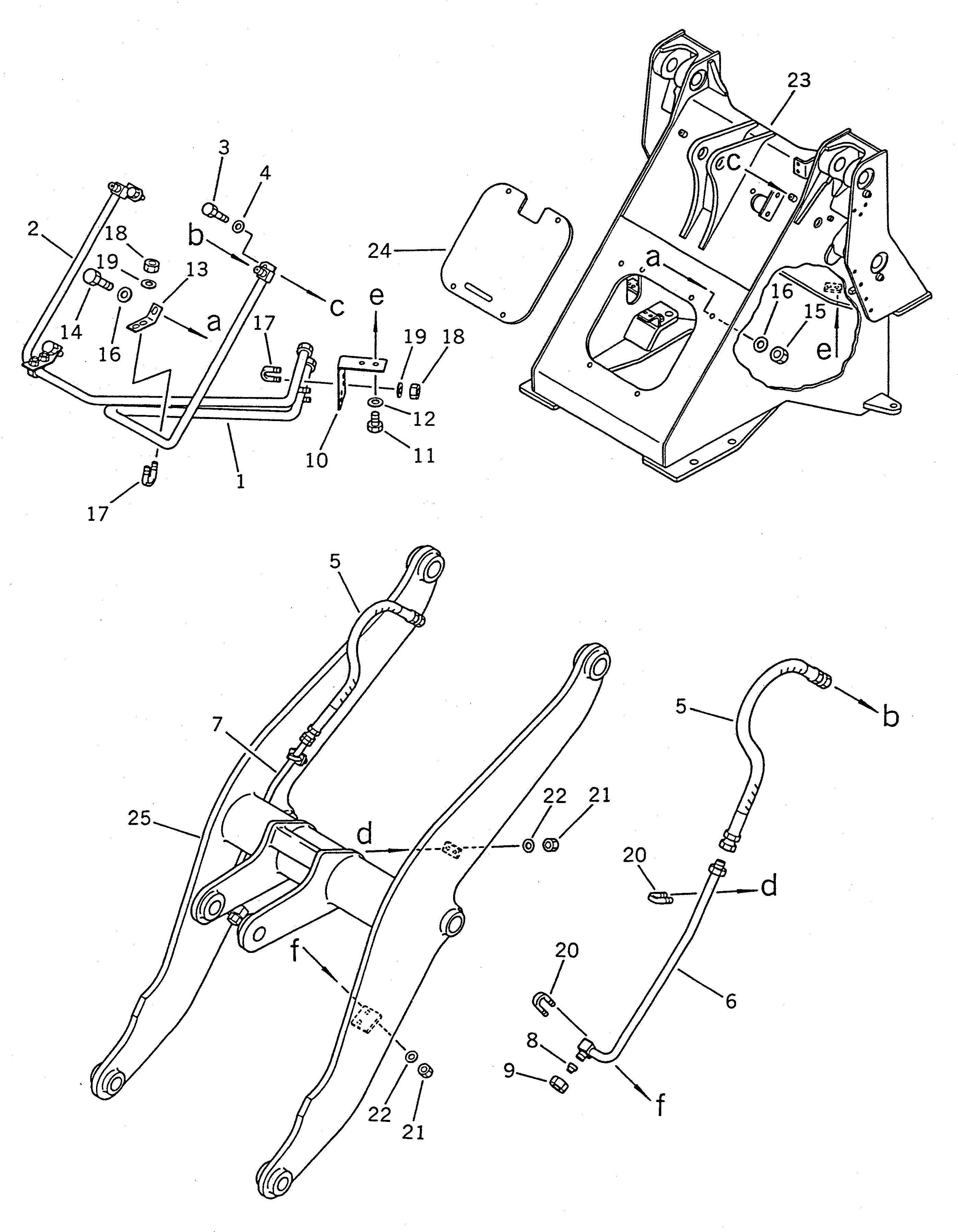

Схема запчастей Komatsu WA100SS-1 - ГИДРОЛИНИЯ (ДЛЯ ПЕРЕДН. НАВЕСН. ОБОРУД) (/) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

416-877-1340

TUBE

SN: 10001-UP

1шт.

2

416-877-1330

TUBE

SN: 10001-UP

1шт.

3

01010-51225

BOLT

SN: 10001-UP

2шт.

4

01643-31232

WASHER

SN: 10001-UP

2шт.

5

07086-00509

HOSE

SN: 10001-UP

2шт.

6

416-877-1420

TUBE,L.H.

SN: 10001-UP

1шт.

7

416-877-1430

TUBE,R.H.

SN: 10001-UP

1шт.

8

07222-00414

PLUG,(FOR SHIPPING)

SN: 10001-UP

2шт.

9

07221-20422

NUT,SLEEVE (FOR SHIPPING)

SN: 10001-UP

2шт.

10

416-877-1350

SUPPORT

SN: 10001-UP

1шт.

11

01010-31225

BOLT

SN: 10001-UP

2шт.

12

01643-31232

WASHER

SN: 10001-UP

2шт.

13

416-877-1450

PLATE

SN: 10001-UP

2шт.

14

01010-51235

BOLT

SN: 10001-UP

2шт.

15

01580-11210

NUT

SN: 10001-UP

2шт.

16

01643-31232

WASHER

SN: 10001-UP

4шт.

17

07283-32236

CLIP

SN: 10001-UP

4шт.

18

01599-01011

NUT

SN: 10001-UP

8шт.

19

01643-31032

WASHER

SN: 10001-UP

8шт.

20

07283-32236

CLIP

SN: 10001-UP

4шт.

21

426-09-11160

NUT

SN: 10001-UP

8шт.

22

01643-31032

WASHER

SN: 10001-UP

8шт.

23

416-877-1611

FRAME,FRONT (MODIFIED PARTS)

SN: 20001-UP

1шт.

|23

416-877-1610

FRAME,FRONT (MODIFIED PARTS)

SN: 10001-19999

1шт.

24

416-877-1620

COVER,(MODIFIED PARTS)

SN: 10001-UP

1шт.

25

416-877-1631

ARM,LIFT (MODIFIED PARTS)

SN: 20001-UP

1шт.

|25

416-877-1630

ARM,LIFT (MODIFIED PARTS)

SN: 10001-19999

1шт.
