Запчасти Komatsu WA100M-3 КАПОТ (ДВЕРЦЫ КАПОТА) (ЗАДН. ПОЛН. КРЫЛО)(№-) ЧАСТИ КОРПУСА

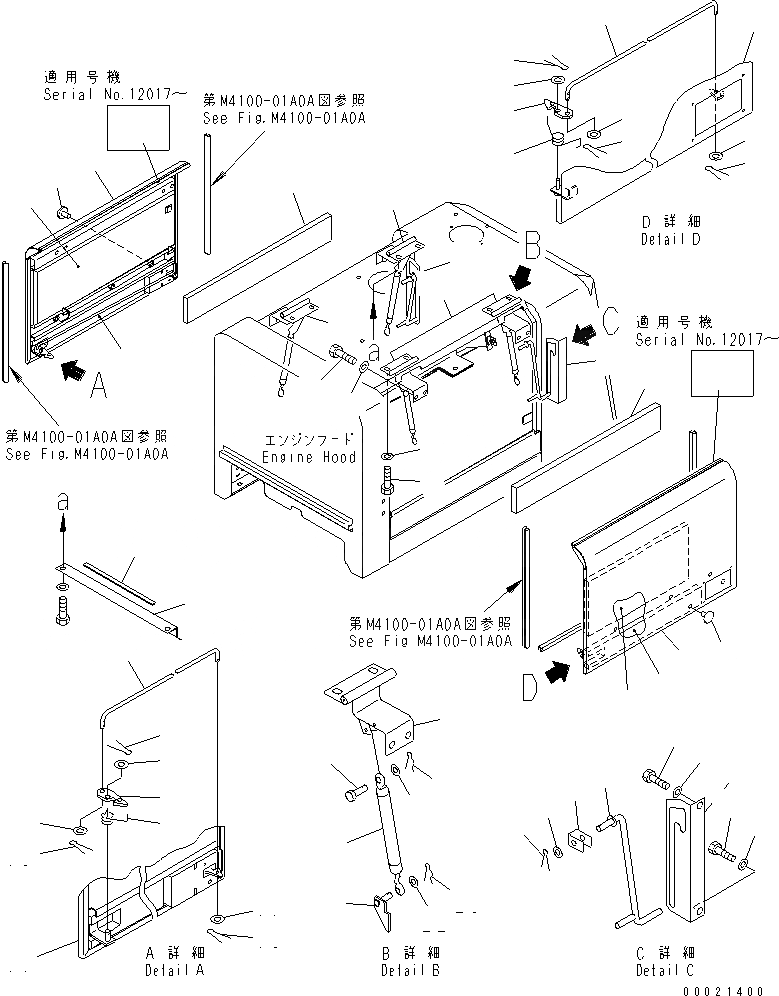

Схема запчастей Komatsu WA100M-3 - КАПОТ (ДВЕРЦЫ КАПОТА) (ЗАДН. ПОЛН. КРЫЛО)(№-) ЧАСТИ КОРПУСА
1
1
1
1
2
3
4
5
5
6
7
7
8
9
9
10
10
11
11
12
13
14
15
15
16
17
17
18
19
19
19
19
20
21
22
22
23
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
37
38
38
39
39
40
41

Артикул

Название

Примечание

Количество

1

415-54-23260

DOOR,L.H.

SN: 11501-UP

1шт.

1

421-54-11364

LOCK ASS'Y

SN: 10001-UP

1шт.

2

417-54-21610

SPRING

SN: 11501-UP

1шт.

3

415-54-23280

ROD

SN: 11501-UP

1шт.

4

417-54-21650

STRIKER

SN: 10001-UP

1шт.

5

04050-11612

PIN

SN: 10001-UP

4шт.

6

04050-13020

PIN

SN: 10001-UP

1шт.

7

01641-20608

WASHER

SN: 10001-UP

4шт.

8

01641-21016

WASHER

SN: 10001-UP

1шт.

9

01010-81225

BOLT

SN: 11501-UP

16шт.

10

01643-31232

WASHER

SN: 11501-UP

16шт.

11

415-54-23270

DOOR,R.H.

SN: 11501-UP

1шт.

11

421-54-11364

LOCK ASS'Y

SN: 10001-UP

1шт.

12

417-54-21660

SPRING,R.H.

SN: 10001-UP

1шт.

13

415-54-23280

ROD

SN: 11501-UP

1шт.

14

417-54-21650

STRIKER

SN: 10001-UP

1шт.

15

04050-11612

PIN

SN: 10001-UP

4шт.

16

04050-13020

PIN

SN: 10001-UP

1шт.

17

01641-20608

WASHER

SN: 10001-UP

4шт.

18

01641-21016

WASHER

SN: 10001-UP

1шт.

19

417-54-24420

HINGE

SN: 11501-UP

4шт.

20

417-54-24280

GAS SPRING ASS'Y

SN: 10001-UP

4шт.

21

04205-10830

PIN

SN: 10001-UP

4шт.

22

154-61-16570

WASHER

SN: 11501-UP

8шт.

23

04052-10833

PIN,SNAP

SN: 10001-UP

8шт.

24

04050-13022

PIN

SN: 10001-UP

2шт.

25

415-54-27220

ROD

SN: 11501-UP

2шт.

26

01641-21423

WASHER

SN: 10001-UP

2шт.

27

415-54-24950

PLATE,L.H.

SN: 10001-UP

1шт.

28

01010-81020

BOLT

SN: 11501-UP

2шт.

29

01643-31032

WASHER

SN: 11501-UP

2шт.

30

415-54-24960

PLATE,R.H.

SN: 10001-UP

1шт.

31

01010-81020

BOLT

SN: 11501-UP

2шт.

32

01643-31032

WASHER

SN: 11501-UP

2шт.

33

415-54-25680

SHEET

SN: 11501-UP

1шт.

34

415-54-25650

SHEET

SN: 11501-UP

1шт.

35

415-54-25640

SHEET

SN: 11501-UP

1шт.

36

415-54-25670

SHEET

SN: 11501-UP

1шт.

37

416-54-21340

SHEET

SN: 10001-UP

2шт.

38

416-54-21710

PLUG

SN: 11501-UP

2шт.

39

415-54-23541

SEAL

SN: 12017-UP

2шт.

39

0

SEAL

SN: (12017-12059)

2шт.

40

415-03-21720

COVER

SN: 12060-UP

1шт.

41

415-03-21740

SHEET

SN: 12060-UP

1шт.

Выбрано товаров: 44
