КАБИНА (ДВЕРЬ) (С КОНДИЦИОНЕРОМ) (С КОНДИЦИОНЕРОМ И SNOW ОТВАЛ)(№-)

Запчасти Komatsu WA100M-3 КАБИНА (ДВЕРЬ) (С КОНДИЦИОНЕРОМ) (С КОНДИЦИОНЕРОМ И SNOW ОТВАЛ)(№-) OPERATIORS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

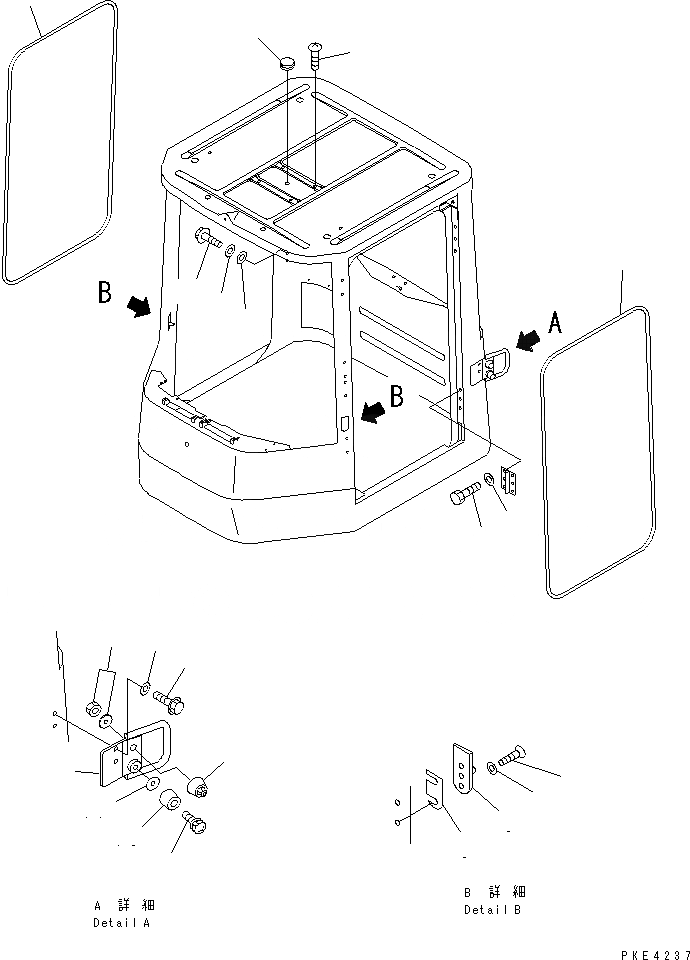

Схема запчастей Komatsu WA100M-3 - КАБИНА (ДВЕРЬ) (С КОНДИЦИОНЕРОМ) (С КОНДИЦИОНЕРОМ И SNOW ОТВАЛ)(№-) OPERATIORS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
9
10
11
12
12
13
13
14
14
15
16
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$5

415-56-22414

CAB ASS'Y,(WITH AIR CONDITIONER)

SN: 12062-UP

1шт.

|$6

0

CAB ASS'Y,(WITH AIR CONDITIONER)

SN: 12023-12061

1шт.

|$7

415-56-22412

CAB ASS'Y,(WITH AIR CONDITIONER)

SN: 12001-12022

1шт.

|$8

415-56-22411

CAB ASS'Y,(WITH AIR CONDITIONER)

SN: 11546-12000

1шт.

|$9

415-56-22410

CAB ASS'Y,(WITH AIR CONDITIONER)

SN: 11501-11545

1шт.

|$10

415-56-21410

CAB ASS'Y,(WITH AIR CONDITIONER)

SN: 11001-11500

1шт.

|$11

415-56-22434

CAB ASS'Y,(AIR CONDITIONER + RADIO)

SN: 12062-UP

1шт.

|$12

0

CAB ASS'Y,(AIR CONDITIONER + RADIO)

SN: 12023-12061

1шт.

|$13

415-56-22432

CAB ASS'Y,(AIR CONDITIONER + RADIO)

SN: 12001-12022

1шт.

|$14

415-56-22431

CAB ASS'Y,(AIR CONDITIONER + RADIO)

SN: 11546-12000

1шт.

|$15

415-56-22430

CAB ASS'Y,(AIR CONDITIONER + RADIO)

SN: 11501-11545

1шт.

|$16

415-56-21420

CAB ASS'Y,(AIR CONDITIONER + RADIO)

SN: 11001-11500

1шт.

|$17

415-56-21503

CAB ASS'Y,(FOR SNOW BLADE + RADIO + A/C)

SN: 12062-UP

1шт.

|$18

0

CAB ASS'Y,(FOR SNOW BLADE + RADIO + A/C)

SN: 12023-12061

1шт.

|$19

415-56-21501

CAB ASS'Y,(FOR SNOW BLADE + RADIO + A/C)

SN: 12001-12022

1шт.

|$20

415-56-21500

CAB ASS'Y,(FOR SNOW BLADE + RADIO + A/C)

SN: 11501-12000

1шт.

|$$17

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-01B0 TO K0210-18B1.

-1шт.

1

01220-40810

SCREW

SN: 11001-UP

4шт.

2

09415-01008

CAP,(WITHOUT BEACON LAMP)

SN: 11001-UP

1шт.

3

423-56-21960

STRIKER

SN: 11001-UP

2шт.

4

01240-00820

SCREW

SN: 11001-UP

4шт.

5

421-54-15760

WASHER

SN: 11001-UP

4шт.

6

419-54-15690

PLATE

SN: 11001-UP

4шт.

7

01010-80825

BOLT

SN: 11001-UP

12шт.

8

01643-30823

WASHER

SN: 11001-UP

12шт.

9

421-54-15730

SEAL,DOOR

SN: 11001-UP

2шт.

10

417-926-2261

BRACKET,L.H.

SN: 11001-UP

1шт.

11

01643-31232

WASHER

SN: 11001-UP

2шт.

12

01435-01030

BOLT

SN: 11001-UP

4шт.

13

07005-01412

SEAL, WASHER

SN: 11001-UP

4шт.

14

42A-925-1530

CATCH,L.H.

SN: 11001-UP

1шт.

15

417-926-2280

STOPPER,L.H.

SN: 11001-UP

1шт.

16

01023-70430

SCREW,L.H.

SN: 11001-UP

1шт.

17

416-64-15620

WASHER,L.H.

SN: 11001-UP

1шт.

Выбрано товаров: 34
