Запчасти Komatsu WA100M-3 ЗАДН. МОСТ (КОНЕЧНАЯ ПЕРЕДАЧА) СИЛОВАЯ ПЕРЕДАЧА

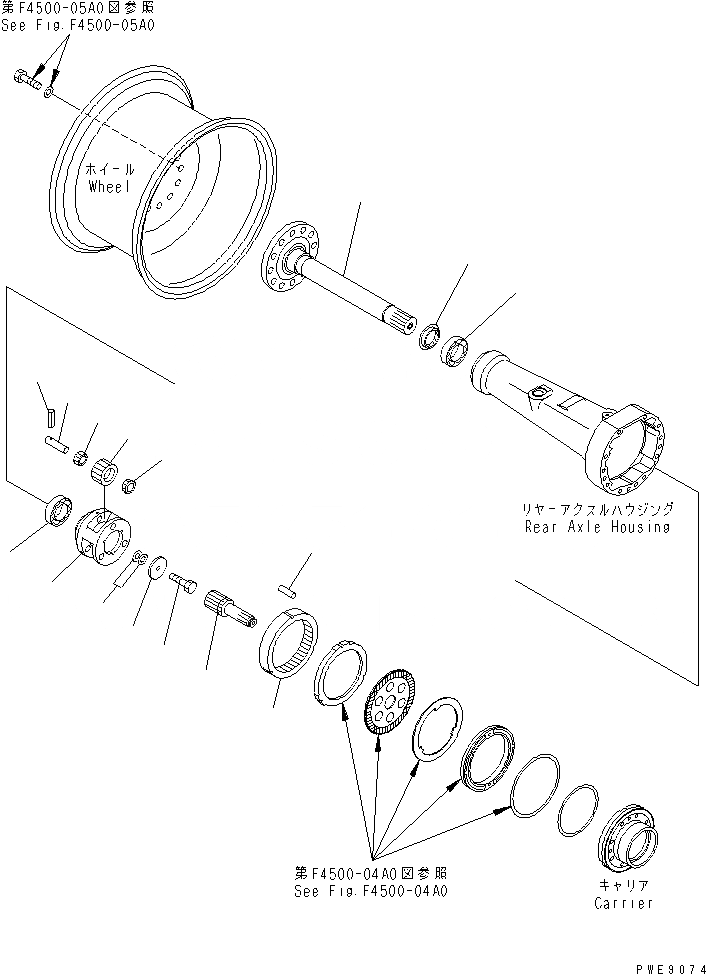

Схема запчастей Komatsu WA100M-3 - ЗАДН. МОСТ (КОНЕЧНАЯ ПЕРЕДАЧА) СИЛОВАЯ ПЕРЕДАЧА
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Артикул

Название

Примечание

Количество

1

415-23-21002

AXLE,REAR

SN: 10041-UP

1шт.

1

0

AXLE,REAR

SN: (10041-11526)

1шт.

1

0

AXLE,REAR

SN: 10001-10040

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F4500-01A0 TO F4500-05A0.

-1шт.

1

415-22-22930

GEAR

SN: 11527-UP

6шт.

1

0

GEAR

SN: 10001-11526

6шт.

|$$7

(415-22-22930,22T-22-22390)

-1шт.

2

22T-22-22390

BEARING

SN: 11527-UP

12шт.

2

0

BEARING

SN: 10001-11526

12шт.

|$$10

(22T-22-22390,415-22-22930)

-1шт.

3

415-22-22611

CARRIER

SN: 10001-UP

2шт.

4

415-22-12351

HOLDER

SN: 10001-UP

2шт.

5

415-22-12512

SHAFT

SN: 10001-UP

6шт.

6

04025-00616

PIN

SN: 10001-UP

6шт.

7

415-22-22450

SHAFT

SN: 10001-UP

2шт.

8

415-22-22810

BEARING

SN: 10001-UP

2шт.

9

415-22-22830

SEAL

SN: 10001-UP

2шт.

10

415-22-22820

BEARING

SN: 10001-UP

2шт.

11

415-22-22540

GEAR

SN: 10001-UP

2шт.

12

415-22-22580

PIN

SN: 10001-UP

6шт.

13

01010-61250

BOLT

SN: 10001-UP

2шт.

14

415-22-12360

SHIM, 0.05MM

SN: 10001-UP

2шт.

14

415-22-12370

SHIM, 0.2MM

SN: 10001-UP

4шт.

14

415-22-12380

SHIM, 0.3MM

SN: 10001-UP

6шт.

14

415-22-12390

SHIM, 0.8MM

SN: 10001-UP

2шт.

15

415-22-22420

SHAFT

SN: 10001-UP

2шт.

Выбрано товаров: 26
