Komatsu
/
Погрузчики фронтальные
/
WA100M-3-CN S/N 10001-UP
/
ЭЛЕКТРИКА
/

ПРОВОДКА (ПЕРЕДН. РАМА)(№-)

Запчасти Komatsu WA100M-3-CN ПРОВОДКА (ПЕРЕДН. РАМА)(№-) ЭЛЕКТРИКА

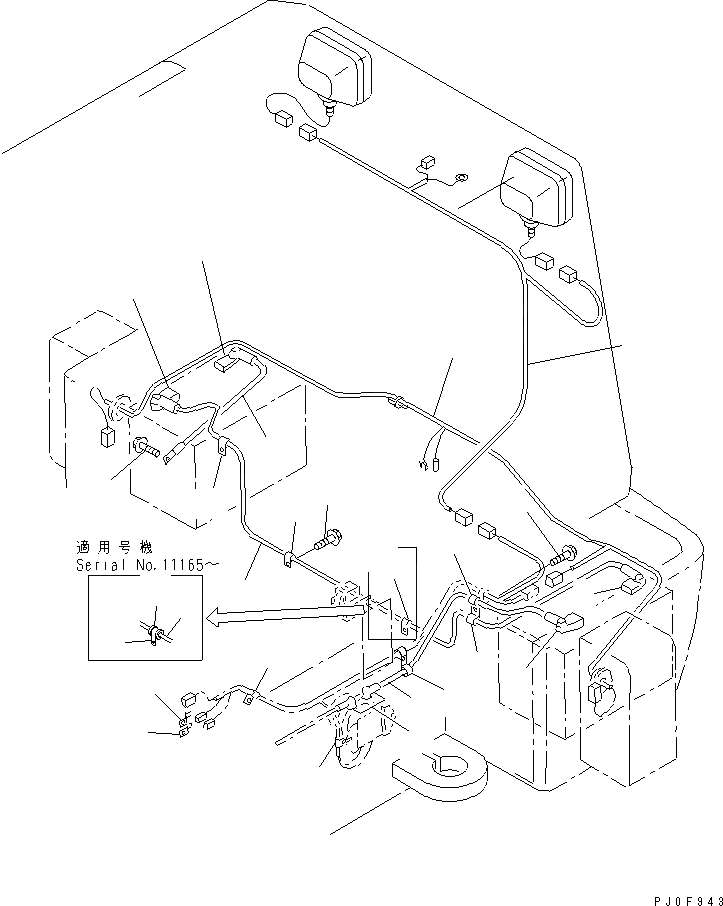

Схема запчастей Komatsu WA100M-3-CN - ПРОВОДКА (ПЕРЕДН. РАМА)(№-) ЭЛЕКТРИКА
1
2
3
4
4A
4B
5
6
6
7
7
8
8
9
10
10
10
10
10
10
11
12
13
14
15
16

№

Артикул

Название

Примечание

Количество

1

01435-01020

BOLT

SN: 11123-11500

1шт.

2

08038-06031

CAP

SN: 11123-11500

2шт.

3

01435-01016

BOLT

SN: 11123-11500

1шт.

4

08028-62070

CABLE

SN: 11123-11500

1шт.

4A

04434-51910

CLIP

SN: 11165-11500

1шт.

4B

07095-20213

CUSHION

SN: 11165-11500

1шт.

5

01435-01016

BOLT

SN: 11123-11500

6шт.

6

424-09-12540

BOOT

SN: 11123-11500

2шт.

7

415-06-22280

CABLE

SN: 11123-11500

1шт.

8

424-09-12530

BOOT

SN: 11123-11500

2шт.

9

08028-42025

CABLE

SN: 11123-11500

1шт.

10

08036-01214

CLIP

SN: 11165-11500

4шт.

|10

08036-01214

CLIP

SN: 11123-11164

5шт.

11

08053-00912

CLIP

SN: 11123-11500

1шт.

12

08053-01510

CLIP

SN: 11123-11500

3шт.

13

08036-02514

CLIP

SN: 11123-11500

1шт.

14

08036-10810

CLIP

SN: 11123-11500

1шт.

15

415-06-22142

WIRING HARNESS

SN: 11123-11500

1шт.

16

418-06-22320

WIRING HARNESS

SN: 11123-11500

1шт.

Выбрано товаров: 19
